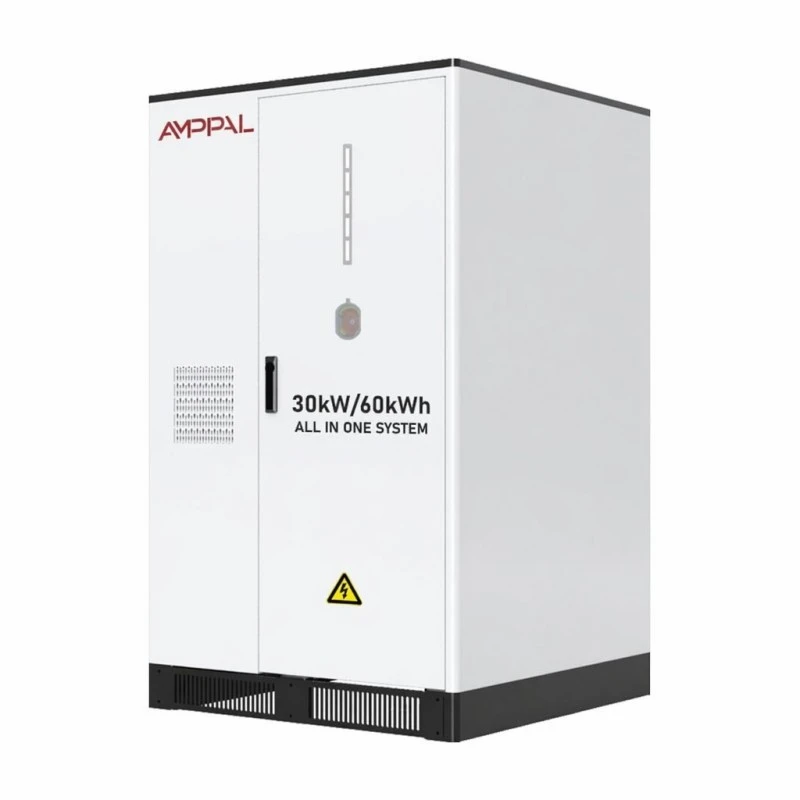

Sistem Panyimpenan Energi Baterei Kabeh-ing-siji 20–50kW kanggo Aplikasi Komersial lan Solar

Siji Kabinet tinimbang Telung Dhaptar Pengadaan

Proyek panyimpenan solar-plus biasane tegese telung vendor: inverter PV, rak baterei lan pengontrol sing ngomong karo loro. Saben wis babar pisan dhewe, commissioning engineer lan game nyalahke dhewe nalika sistem underperforms. Sistem Panyimpenan Energi Baterei All-in-One 20-50kW iki kanggo Aplikasi Komersial lan Solar ambruk kabeh telu dadi siji pangiriman.

Tahap inverter nampa nganti 26kW DC saka susunan rooftop (39kW ing model 30kW, 65kW ing model 50kW) liwat 2/4 MPPT tracker, supaya baterei ngisi daya saka solar tanpa inverter hibrida kapisah utawa kothak senar tambahan.

Ing njero ana baterei 51.2kWh LFP sing dibangun saka limang paket 10.24kWh, ditambah karo logika kontrol lokal sing nganggo konsumsi mandiri, owah-owahan wektu lan serep kothak saka layar sing padha. Kanggo situs sing mung pengin solar nggunakake dhewe plus tutup outage, iki dalan paling cendhak saka urutan kanggo ekspor.

Napa Rating Input Solar Penting

Input PV maksimum 26kW ing model 20kW ngidini array ngluwihi rating inverter; MPPT clamps surplus tinimbang clipping daytime yield.

Cara 2/4 MPPT: loro tracker minangka standar, papat ing atap sampeyan madhep azimuth sing beda-beda - sisih siji ora mandheg ing sisih liyane.

Tegangan kothak sing dirating yaiku 380V AC kanthi toleransi 50/60Hz ± 5Hz, saéngga kabinet sing padha nglayani pasar 50Hz lan 60Hz tanpa varian pabrik.

Ing 97% efisiensi maksimum lan 90% ambane saka discharge, liyane saben kilowatt-jam solar tekan mbukak tinimbang ilang ing konversi.

Komunikasi liwat CAN / RS485 / WiFi kalebu ngawasi lokal, salaman inverter lan remot readouts tanpa tuku gateway kapisah.

Entri ngisor AC, telung fase papat kabel (3L + N + PE), terus kabel nuntun nang plinth lan shortens roto kanggo switchboard utama.

Spesifikasi Teknis

Ing ngendi Kabinet 20-50kW Entuk Simpenan

Pabrik-pabrik cilik kanthi puncak produksi solar lan sore ing atap: model 20kW/51.2kWh nyakup lonjakan panjaluk 20kW kira-kira rong setengah jam.

Hotel lan guesthouses mlaku AC marang tarif wektu-saka-nggunakake: ngisi sewengi, discharge liwat jendhela cooling.

Situs pangolahan pertanian kanthi kualitas kothak intermiten - kabinèt nunggang liwat voltase dips ing kontrol lokal tanpa piranti lunak EMS eksternal.

Rantai eceran lan bengkel sing nyewa papan: siji kabinèt ora butuh ruangan baterei khusus, mung bantalan beton sing rata lan akses kabel.

Forecourts EV karo beban daya andhap asor: buffer 2-4 pangisi daya alon saka sambungan kothak banget tanpa upgrade trafo.

Carane Topologi Hibrida Nganggo Dina

Esuk-esuk para tracker MPPT nyuplai solar menyang beban bangunan dhisik. Surplus menyang baterei nganti tekan langit-langit SOC sing wis diprogram, biasane 90-100% gumantung saka rencana tarif sampeyan.

Nalika beban ngluwihi solar plus baterei kothak isine imbangan seamlessly - siji tataran konversi, ora rong kothak rembugan liwat bis.

Ing wayah wengi, baterei dibuwang sajrone jam tarif puncak lan EMS nyedhiyakake SOC lantai kanggo serep kothak. Amarga pengontrol lokal nyekel jadwal, sambungan internet sing ilang ora mungkasi logika owah-owahan - mung mandhegake dashboard remot.

Apa Isi File Safety

Proteksi geni yaiku aerosol ing tingkat PACK lan aerosol maneh ing tingkat kabinèt - rong tahapan independen sing dituju ing rong panggonan sing bisa diwiwiti acara termal.

Sel LFP 3.2V / 100Ah nggawa CE lan RoHS ing tingkat paket, lan peralatan lengkap dikirim kanthi dokumentasi UN38.3 lan MSDS kanggo bea cukai lan asuransi.

Pendinginan udara sing cerdas njaga limang bungkus ing band suhu sing sempit; kurva penggemar nderek suhu sel tinimbang mlaku ing kacepetan lengkap kabeh dina.

Pager IP54 cocog karo posisi kanopi ruangan lan ruangan tanduran sing ditutupi; bay electrical dipisahake saka bay baterei nang kabinet.

Siklus urip nyatakake ing> 6000 kaping ing 0,5C lan 25 °C karo paling 80% penylametan energi - siji siklus lengkap saben dina apa kira-kira rong puluh taun sadurunge ambang tekan.

Jendhela sekitar 0°C nganti +50°C kanthi asor 0-95%RH lan dhuwuré 2000m (derated ndhuwur); paling kamar tanduran unheated njagong nang.

Carane Kabinet 850kg Dibangun ing Yueqing

1. Intake sel - sel LFP sing mlebu dijupuk saka batch-sample kanggo kapasitas lan resistensi internal sadurunge patemon paket diwiwiti.

2. Pack perakitan - 102.4V / 10.24kWh ngemas sing gandheng, kabel lan jampel-dites karo Pack BMS dipasang.

3. Fabrikasi Kabinet - lembaran baja yaiku CNC-cut, mbengkongaken lan dilas, banjur diolah lan dilapisi bubuk ing baris sing padha digunakake kanggo produk ngisi daya.

4. Integrasi inverter - tataran PV, tataran DC baterei lan terminal AC kabel karo controller lokal menyang siji bis.

5. Geni lan termal pas - generator aerosol, saluran udara lan sensor suhu dipasang lan dicenthang kanthi fungsional.

6. Commissioning roto - saben kabinèt jangkep 0.5C lengkap daya lan discharge karo Pack-tingkat voltase lan suhu mlebu.

7. Simulasi kothak - transisi on-grid lan off-grid diverifikasi marang sumber AC sing bisa diprogram sadurunge diluncurake.

8. Packing - kabinèt wis bolted menyang pallet dikiataken karo pratondho kejut, kebungkus lan disiapake kanggo loading wadhah.

Picking Antarane 20, 30 lan 50kW

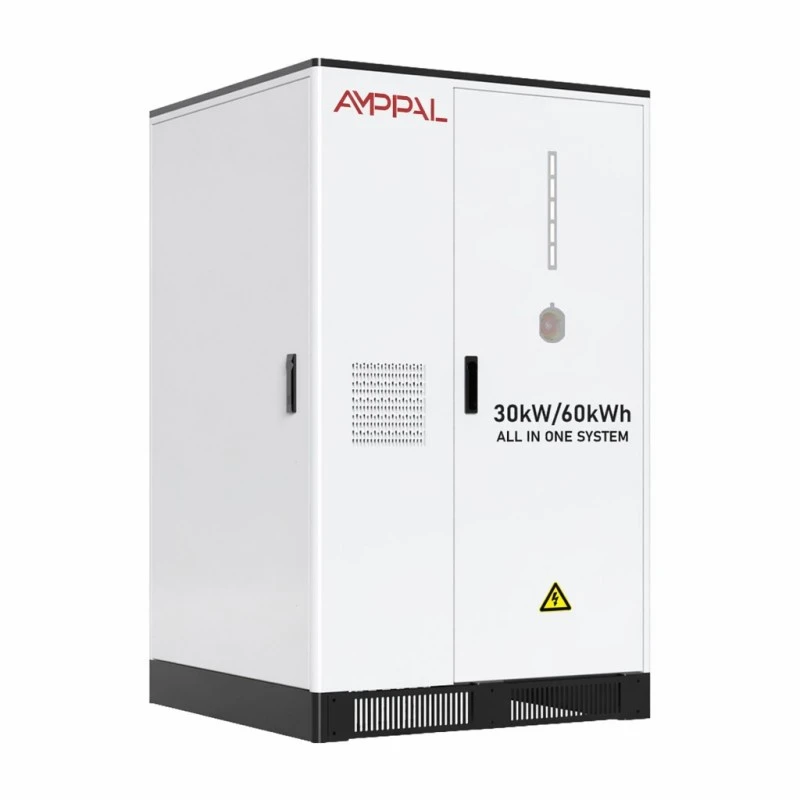

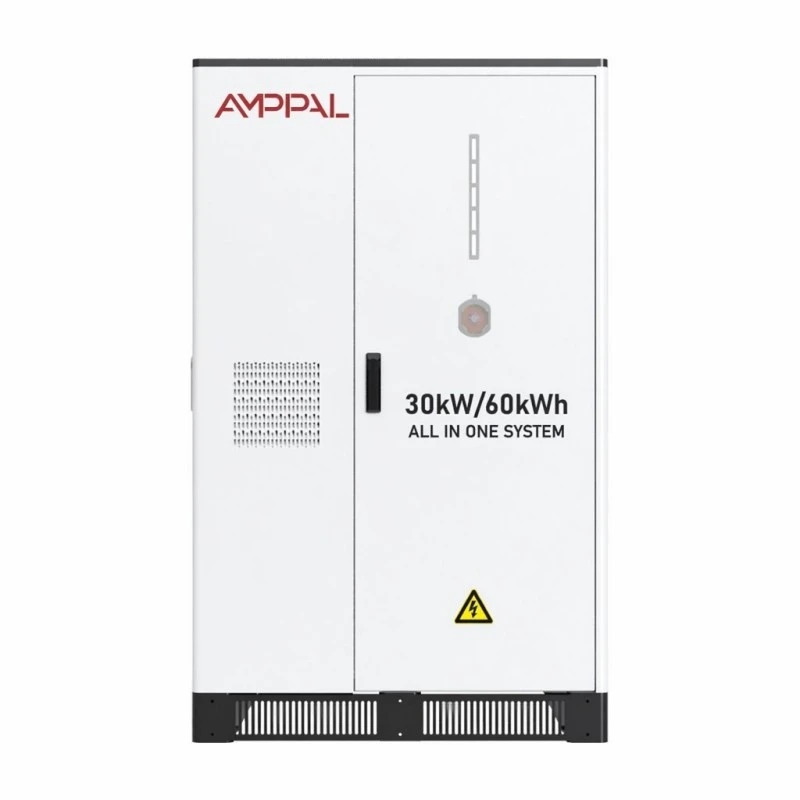

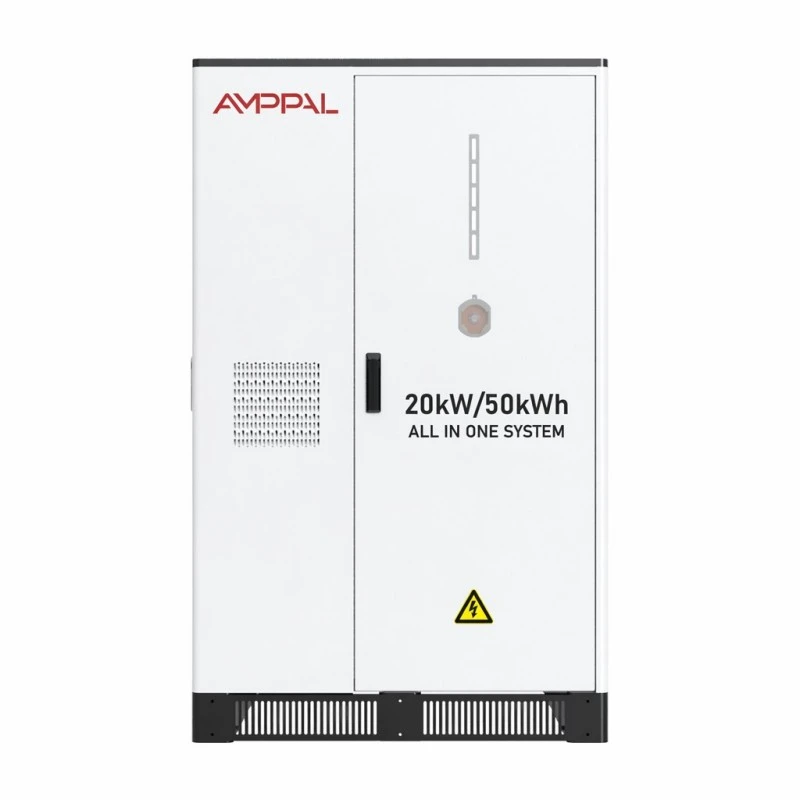

Cocokake model karo impor paling awon, dudu rata-rata. Ukur panjaluk setengah jam sing bener-bener nyurung tagihan sampeyan: model 20kW nggawa beban baterei nganti 20kW, model 30kW 30kW, lan model 50kW 50kW. Energi nderek: 51,2, 61,44 lan 107kWh mungguh.

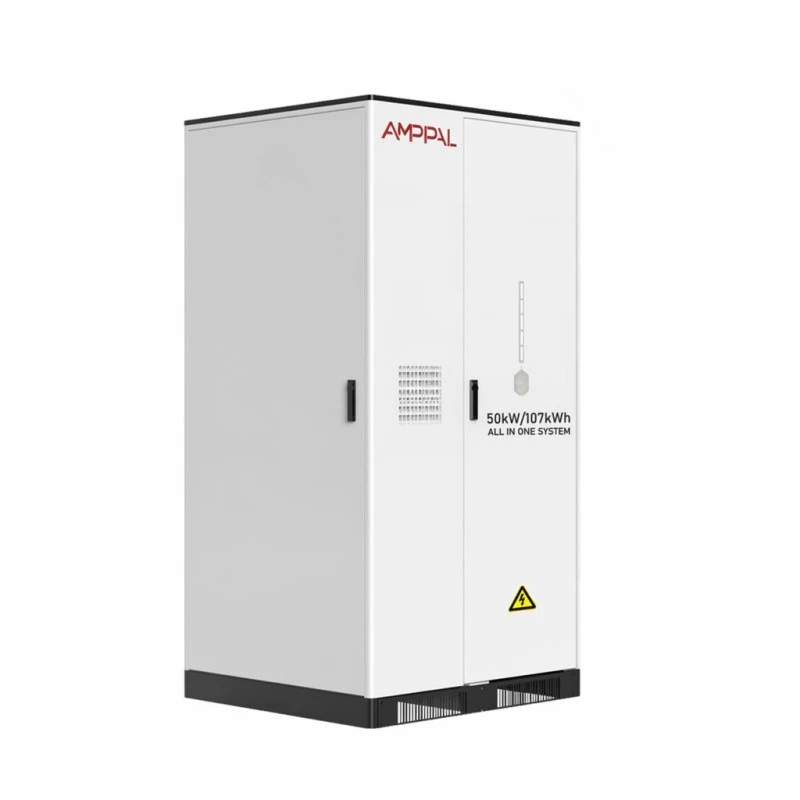

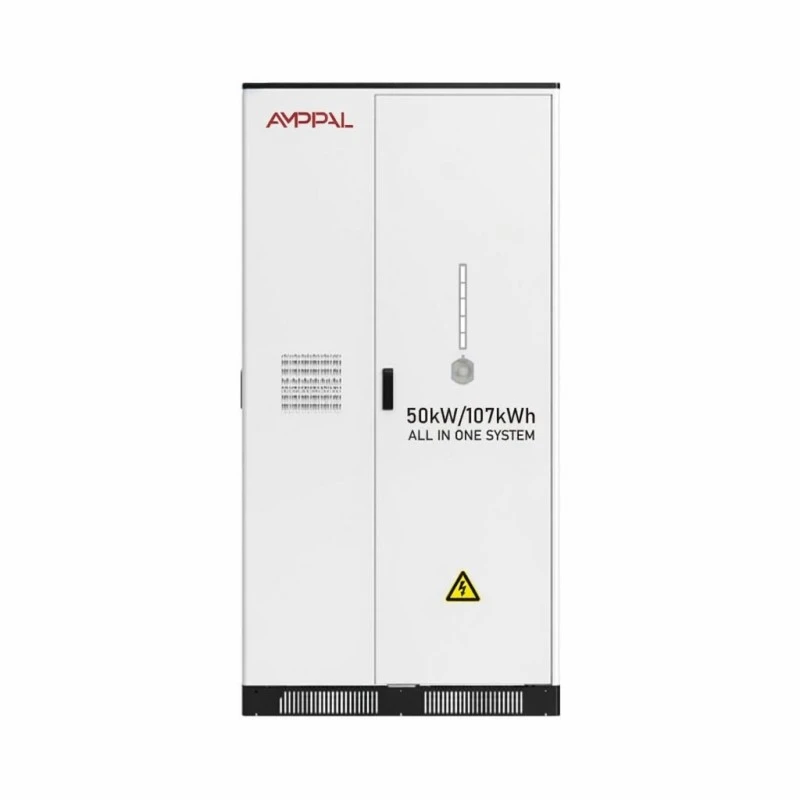

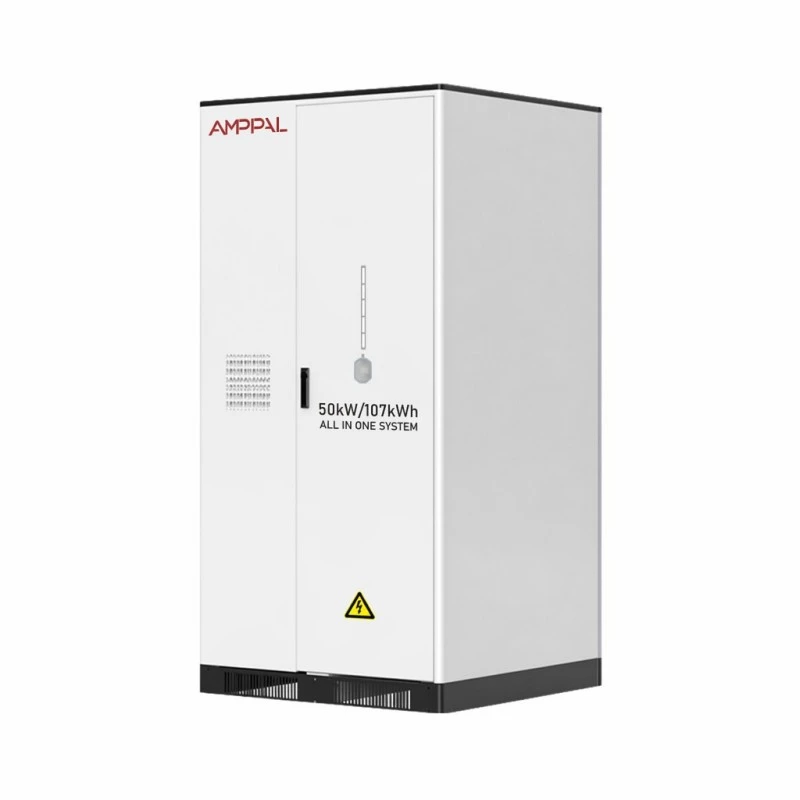

Kabinet 50kW sacara fisik beda - 1100 * 1205 * 2200mm lan 1200kg nglawan 1000 * 1106 * 1640mm lan 850kg kanggo loro sing luwih cilik - mula priksa lebar lawang, muat lantai lan akses crane sadurunge nindakake.

Yen situs sampeyan ora duwe masalah ngimpor kothak lan ora ana panyebaran wektu panggunaan, kabinet iki bisa uga salah mbuwang. Iki mbayar maneh liwat konsumsi dhewe lan owah-owahan tarif; tanpa iku, baterei minangka aset sing diparkir. Kita bakal ngandhani sampeyan sadurunge njupuk pesenan sampeyan.

Mbandhingake Quotes Across Suppliers

Takon apa efisiensi sing dipetik iku tingkat sistem utawa mung inverter. Kita maksimal 97%, diukur ing wates kabinet kalebu beban tambahan.

Takon apa proteksi geni nyakup tingkat paket lan tingkat kabinet - kutipan karo aerosol kabinet mung ninggalake bungkus ora dilindhungi.

Takon apa langit-langit input MPPT; 'Sato 20kW' sing mung nampa 15kW PV meksa sampeyan tuku inverter kapindho mengko.

Takon babagan EMS: apa pengontrol lokal bisa mlaku tanpa awan? Kita ora, sing penting ing pasar kanthi konektivitas sing ora gampang.

Istilah komersial: 25-35 dina kerja kanggo model standar, garansi limang taun ing kabinet lengkap, MOQ siji unit kanggo pesenan evaluasi.

Ngirim Kabinet Siji-Piece

Model 20kW lan 30kW yaiku 1000 * 1106 * 1640mm lan bobote 850-950kg; model 50kW punika 1100 * 1205 * 2200mm ing 1200kg. Saben kapal ing pallet baja dikiataken karo kanthong forklift, siap kanggo truk tail-lift ing panggonan sing dituju.

Siji unit njupuk kira-kira katelu saka wadhah 20 kaki; loro pas mulyo karo bracing. Amarga baterei wis diinstal, kiriman diklasifikasikaké UN3480 barang mbebayani - kita nyiapake laporan UN38.3 lan MSDS, lan sampeyan kudu budget kira-kira siji minggu ekstra kanggo pesenan mbebayani-barang ing pelabuhan.

Ketentuan FOB Ningbo utawa Shanghai minangka standar, CIF kasedhiya ing panyuwunan. Kanggo kargo udara siji-unit, bobot lan kelas baterei ndadekake ora ekonomis; angkutan laut utawa darat minangka rute praktis.

Garansi, Degradasi lan Ganti Paket

Garansi limang taun ing kabinèt lengkap - paket, panggung inverter, penggemar termal lan pengontrol lokal - ora mung baterei.

Kapasitas dijamin kanggo nahan paling sethithik 80% energi sing dirating sajrone limang taun pisanan ing siklus 0.5C normal; degradasi ngluwihi sing dijamin ing syarat-syarat padha.

Paket minangka modul sing bisa diijolake: paket sing gagal diganti sajrone pirang-pirang jam tanpa mbalekake kabeh kabinet, lan BMS saldo otomatis nalika diwiwiti maneh.

Layanan taunan kalebu reresik Filter, mriksa torsi terminal, mriksa penggemar lan mbukak verifikasi kapasitas; diagnostik remot kita bisa flag Pack banget pisanan.

Paket spare lan papan kontrol dianakake ing saham lan dikirim sajrone 5-7 dina kerja; babar pisan lengkap kanggo wolung utawa sepuluh taun diregani ing wektu pesenan.

Kesalahan Instalasi Kita Waca Diulang

Salah: nganggep output 380V feed peralatan siji-phase langsung. Tengen: kabinet telung fase; pamisah beban ing L1 / L2 / L3 lan tetep netral ikatan saben kode lokal.

Salah: dipasang ing lantai kayu utawa screed tipis. Tengen: bobot 850-1200kg mbutuhake bantalan konkrit utawa lantai sing dikuatake kanggo beban titik.

Salah: mlaku strings PV saka orientasi campuran menyang siji tracker dikarepake output lengkap. Tengen: gunakake konfigurasi MPPT 4 arah lan wenehake saben azimuth tracker dhewe.

Salah: nyimpen baterei ing ngisor -20°C utawa ngisi daya ing ndhuwur +50°C. Tengen: ngormati jendhela suhu panyimpenan saka -20°C nganti +60°C lan asor operasi 0-95%RH.

Salah: ngubur entri kabel ngisor ing banyu utawa lebu. Tengen: tetep plinth cetha - entri ngisor AC (3L+N+PE) nganggep area kelenjar tetep bisa diakses.

Apa sing Dilaporake Pemasang lan Pamilik

A bengkel sandhangan ing Dhaka, Bangladesh sijine model 30kW konco gendheng 40kWp ing awal 2025. Pemilik kacarita jam generator diesel dropped saka saben dina kanggo sawetara saben sasi, lan installer nyatet MPPT terpadu disimpen wong minggu saka commissioning dibandhingake karo peralatan kapisah - sanadyan padha pengin antena WiFi duwe timbal maneh kanggo gudang logam-gendheng.

Operator supermarket ing Sofia, Bulgaria nganggo unit 20kW nglawan panyebaran tarif wengi / dina. Manajer fasilitas kasebut ngonfirmasi yen kabinèt mbayar kira-kira sapratelo saka delta listrik saben wulan, lan nambah keluhan: penggemar bisa dirungokake ing kamar toko sing cedhak, mula dheweke pindhah menyang teluk loading.

Depot pasokan pertambangan ing Lima, Peru tuku model 50kW kanggo cadangan sawise pemotongan kothak bola-bali. Insinyur listrik dheweke ngalembana kacepetan handover on / off-grid nanging njaluk weker lokal sing luwih banter - panel LED mung gampang dilewati sajrone shift wengi.

Pitakonan sing Sering Ditakoni

P: Apa bisa diisi kanthi murni saka solar tanpa kothak?

A: Ya, ing mode off-grid; MPPT rute PV kanggo baterei lan mbukak, karo kothak mung kanggo serep.

Q: Pira gendheng kanggo model 20kW?

A: Kira-kira 4kWp saben 20m2 atap sing apik, dadi 26kW input PV kira-kira 130m2 panel.

P: Apa sing kedadeyan nalika jaringan mati?

A: Kabinet pindhah menyang mode off-grid kanthi otomatis; SOC cadangan sampeyan nyetel ing EMS nemtokake suwene bangunan mlaku.

P: Suwene bungkus?

A: Swara 6000 siklus ing 0,5C lan 25 °C kanggo 80% penylametan - bab rong puluh taun ing siji siklus saben dina apa, kurang yen cycled harder.

P: Apa inverter bisa diganti kanthi kapisah?

A: Ya, tataran inverter lan ngemas modul sawijining, serviceable tanpa bali kabinèt kanggo pabrik.

P: Apa efisiensi round-trip?

A: Maksimum 97% ing tingkat kabinet kanthi 90% ambane discharge - cadangan DOD 10% uga ngluwihi umur siklus.

P: Apa kita butuh ruangan baterei?

A: Ora. IP54 lan dipatèni geni internal ngidini tanduran-kamar utawa dijamin instalasi ruangan ing pad konkrit.

P: Apa wektu timbal?

A: 25-35 dina kerja kanggo model standar 20/30 / 50kW; voltase adat nambah wektu.
