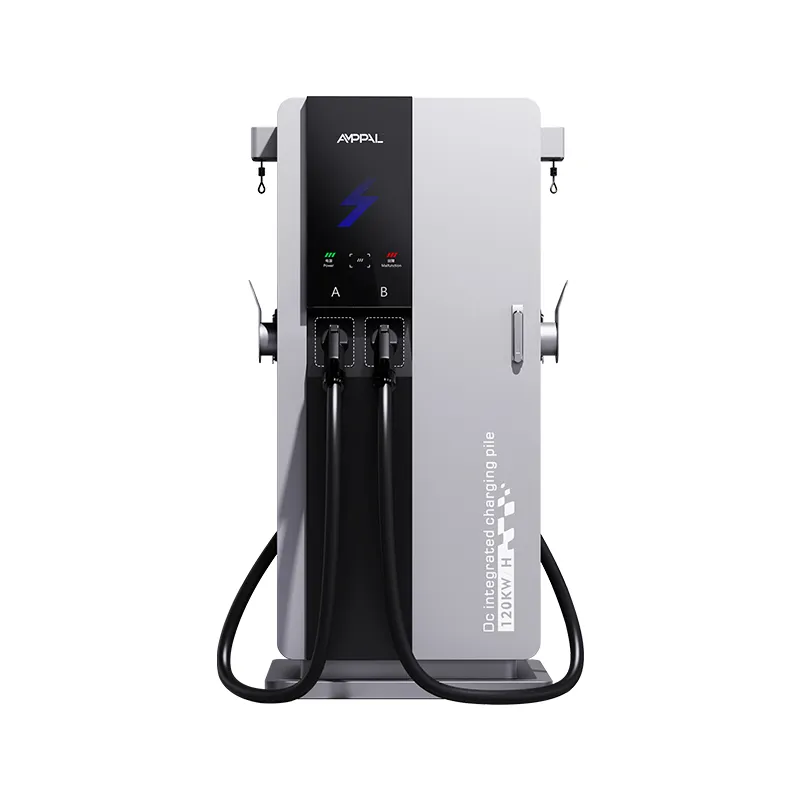

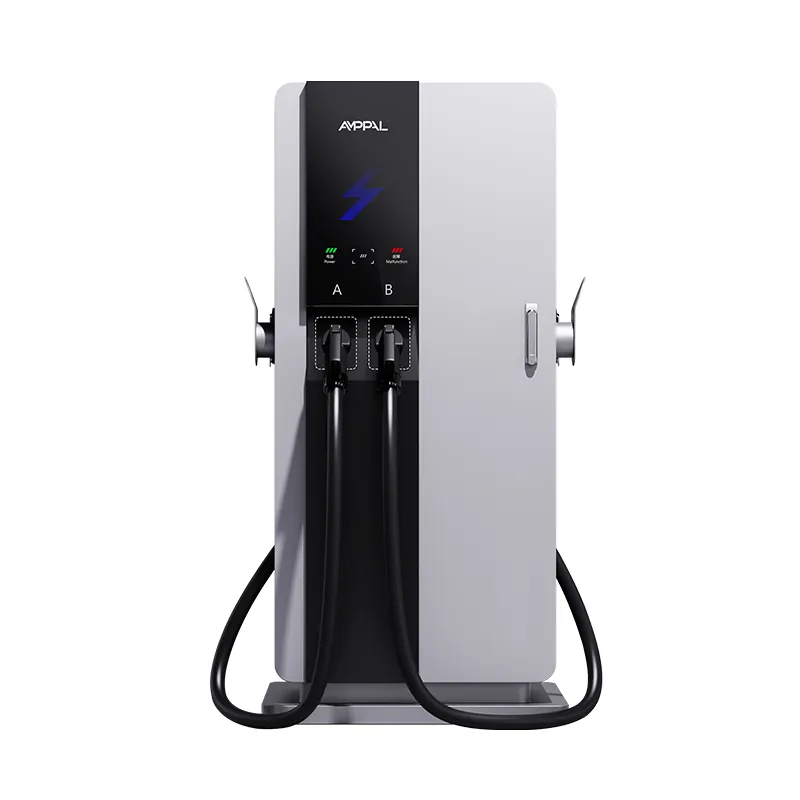

180kW Intelligent High-Power DC Ngisi daya Station kanggo Highway Rest Area

Siji Menara Kompak, Lima Standar Konektor: Pengisi Daya Kabeh-Format 180kW

Ing donya ngisi daya ora siji standar; iku limang, lan kabeh padha katon ing forecourt padha. AF-DC-180-Y-B-O-3/4/5-H njawab kasunyatan kasebut kanthi 180kW Intelligent High-Power DC Charging Station kanggo Highway Rest Areas sing ndhukung CCS1, CCS2, CHAdeMO, GB/T, lan NACS, dadi importir lan operator armada campuran ora perlu maneh ngira-ngira apa sing bakal dipasang ing pasar.

Rentang output 200-1000VDC penting kaya colokan: mobil 800V anyar ngisi daya ing ndhuwur band nalika kendaraan 400V lawas lungguh kanthi nyaman ing sisih ngisor. Kabeh mau urip ing tilas 750 × 550 mm kanthi layar tutul 7 inci, enclosure IP54, lan efisiensi puncak 95%.

Keluwesan limang format dudu gimmick - iki minangka jawaban praktis kanggo stasiun sing nglayani populasi kendaraan sing ora ana standar sing bisa diterangake. Kanggo importir, menara sing padha uga nyederhanakake perencanaan suku cadang: siji kabinèt, siji controller, limang kit teluk sing bisa diganti.

Apa Lima Konektor ing Siji Unit 180kW Tegese kanggo Stasiun Sampeyan

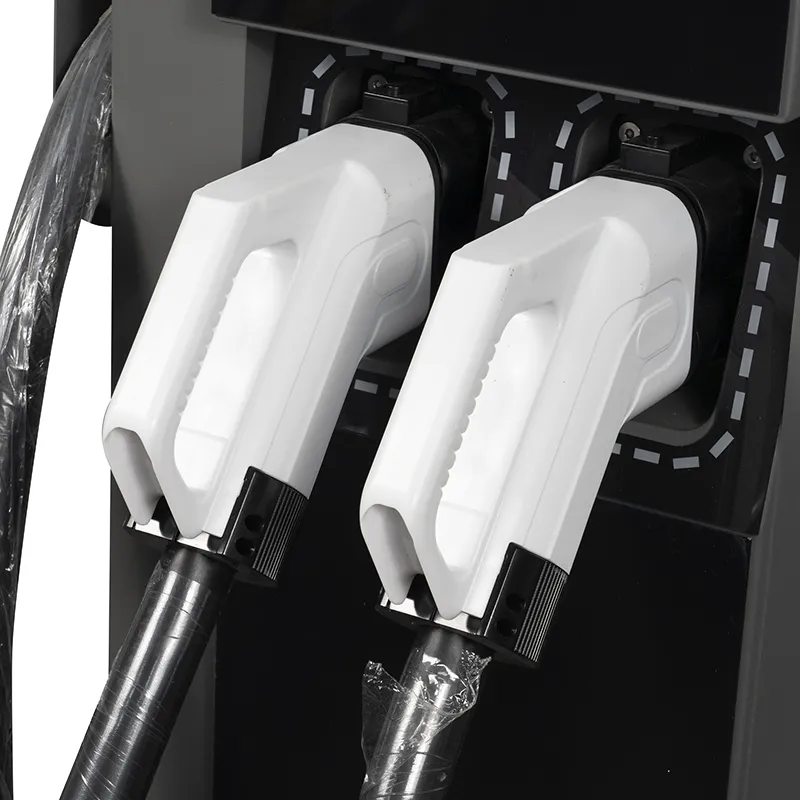

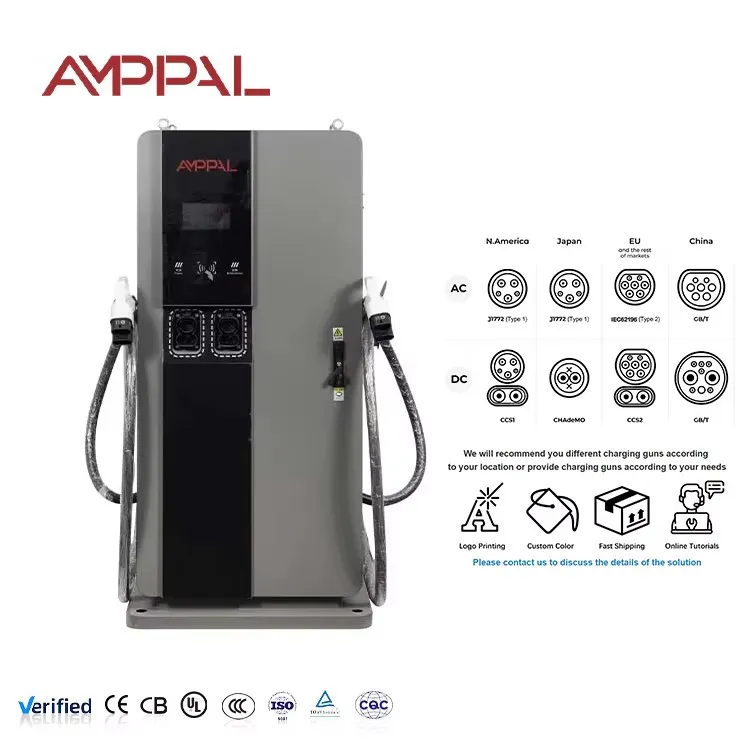

Siji stasiun nglayani saben mobil ing loteng: CCS1 kanggo Amerika Utara, CCS2 kanggo Eropa, CHAdeMO kanggo impor Jepang, GB / T kanggo EV buatan China, lan NACS kanggo ekosistem Tesla.

Importir pager taruhan sing: yen pasar consolidates ing siji plug, Teluk liyane tau aset terdampar amarga unit dikirim karo wong-wong mau.

Output 200-1000VDC nyakup paket 400V lawas lan arsitektur 800V anyar tanpa owah-owahan hardware.

Teluk konektor bisa dilayani ing lapangan: teluk bisa diganti utawa diakhiri maneh mengko tinimbang ngganti kabeh menara.

Armada rental lan campuran mandheg nggawa kothak adaptor; plug tengen wis ing kabinèt.

Path retrofit: tuku nganggo konektor sing dibutuhake pasar saiki, lan tambahake liyane nalika campuran armada diganti.

Spesifikasi Teknis

Spesifikasi pabrik AF-DC-180-Y-B-O-3/4/5-H persis kaya sing dikirim.

Situs Campuran Armada lan Multi-Negara Dibangun kanggo Unit Kabeh-Format 180kW

Koridor tapel wates lan transit: kendaraan turis lan transit teka kanthi colokan sing beda saka negara tanggane.

Sewa mobil bandara: armada sewa nyampur kendaraan Eropa, Asia, lan Amerika Utara ing siji baris.

Pelabuhan lan pawang barang: kendaraan sing diimpor butuh GB / T utawa CCS2 nalika saham lokal nganggo CHAdeMO utawa NACS.

Kedutaan Besar, senyawa ekspatriat, lan zona bebas tugas: populasi kendaraan internasional sing sejatine.

Operator armada ngimpor van lan taksi saka sawetara pabrikan: siji pangisi daya, saben sabuk.

Cara Unit Nglayani CCS1, CCS2, CHAdeMO, GB/T, lan NACS

Tahap daya iku konektor-agnostik: mrodhuksi 200-1000VDC, lan controller rembugan sesi liwat whichever protokol kendaraan ngandika. Saben teluk konektor nggawa papan komunikasi dhewe, mula nambah standar mengko yaiku pertukaran teluk, dudu pangisi daya anyar.

Rembugan protokol kelakon kanthi otomatis ing plug-in: unit ngenali konektor, miwiti salaman, lan nyetel voltase lan saiki watesan panjalukan kendaraan. Ora ana menu kanggo driver kanggo navigasi, kang penting ing stasiun sibuk ngendi saben tunyuk ekstra wektu tundha antrian.

Amarga saben teluk ngomongake protokol dhewe, unit kasebut bisa uga ngladeni taksi CHAdeMO lan salon CCS2 kanthi konfigurasi nul ing antarane. Pita voltase sing amba uga tegese unit kasebut nyedhiyakake mobil 400V lawas kanthi apik tinimbang nolak.

Kepatuhan lan Pengujian Standar ing Konco Unit Lima Konektor

Persetujuan jinis CE lan TUV nutupi unit lengkap ing standar konektor sing didhukung.

Laporan listrik UL lan CB kasedhiya kanggo file dokumentasi ekspor.

Tes kesesuaian protokol ing saben teluk konektor nglawan syarat jabat tangan standar.

Semprotan uyah 96 jam ing kandhang lan omah konektor.

Sesi siklus burn-in 48 jam ing pirang-pirang teluk konektor lan tingkat voltase.

Ing njero modul tahan -30°C nganti +55°C. Rating kabinèt sing diterbitake saka -25 ° C nganti + 50 ° C nggambarake kabeh perakitan, kalebu konektor.

Produksi: Wiring Harnesses, Connector Bays, lan Tahap Daya 180kW

Langkah 1. Nihan kabinèt Cut ing laser lan gandheng dening robot FANUC, karo Cut-metu ukuran kanggo pilihan konektor dhawuh.

Langkah 2. Rem TRUMPF mbentuk panel sadurunge perawatan, jas bubuk lan tamba.

Langkah 3. Set rectifier 180kW dipasang ing teluk modul karo senyawa termal.

Langkah 4. Teluk konektor dirakit minangka sub-assemblies sing kapisah, saben duwe kabel dhewe, papan komunikasi, lan mekanisme ngunci.

Langkah 5. Kabel input AC lan proteksi lonjakan mlebu ing garis AC.

Langkah 6. Sabuk HMI, pengontrol, lan teluk dipasang ing garis DC.

Langkah 7. Load testing ing 180kW ngrekam efficiency lan sawetara voltase output saben unit.

Langkah 8. Saben teluk dites jabat tangan marang simulator protokol sadurunge crating; siji yuta unit dikirim liwat 2024.

Milih Set Konektor kanggo Pasar Impor Panjenengan

Supaya teluk sing dituju pasar sampeyan saiki, lan tinggalake ruang kanggo sing bisa digunakake sabanjure. A bakul panutup telung negara tetanggan biasane njupuk CCS2 plus GB / T, utawa CCS1 plus NACS, lan nambah CHAdeMO ngendi impor Japanese umum.

Aja mbayar kabeh limang teluk yen lot sampeyan homogen - saben teluk larang regane, lan konfigurasi standar siji luwih murah. Fleksibilitas kasebut ana kanggo armada campuran lan pasar sing ora mesthi, ora minangka fitur wajib.

Uga nimbang kendharaan: yen stasiun sampeyan nglayani taksi 400V lawas, sawetara 200-1000VDC bisa ditangani, nanging wektu sesi bakal luwih suwe tinimbang judhul 180kW. Nerbitake pangarepan sing nyata ing aplikasi stasiun.

Lan yen situs sampeyan akeh merek siji - siji nggawe, siji plug, ora ana turis - nyimpen dhuwit lan pesen konfigurasi siji-bay; unit kabeh-format entuk rega mung ngendi armada bener nyampur.

Napa AMPPAL kanggo Pangisi daya Kompak Multi-Standar

Lima opsi konektor ing siji SKU, kanthi teluk sing dipasang ing pabrik menyang campuran pasar sampeyan lan diwenehi label saben standar.

pangiriman 15-20 dina kerja sawise disetujoni; MOQ saka siji wadhah.

Retrofit bay kits stocked, supaya unit mundak akeh karo armada sampeyan tinimbang diganti.

Sertifikasi CE, TUV, UL, lan CB kanthi salinan laporan ing paket kutipan.

Branding OEM/ODM, basa HMI, lan decals konektor saben pesenan.

Pabrik sing ngoperasikake 200+ stasiun dhewe, kanthi ekspor menyang 40+ negara wiwit 2014.

Kemasan nganggo Cradles lan Set Kabel Khusus Konektor

Menara kasebut diluncurake kanthi tegak ing peti baja kanthi teluk konektor sing dilindhungi dening cradles busa. Kabel digulung lan dilapisi kanthi kapisah, lan saben sabuk diwenehi label standar - tag abang CCS1, biru CCS2, kuning GB / T - dadi ora ana sing nyampur ing situs kasebut.

Mekanisme ngunci saben teluk wis kebungkus marang geter transit, lan rencana peti dikirim karo kutipan supaya tata wadhah cocog pesenan persis.Spare bay kit lan set kabel ekstra sing dikempalken ing kothak kapindho ing request, lan rencana loading dikirim karo kutipan supaya wadhah cocog urutan persis.

We kapal FOB Ningbo minangka standar, CIF ngendi preferred. Dokumen - invoice, dhaptar pengepakan, tagihan muatan, sertifikat asal, laporan tes - masalah sajrone telung dina kerja.

Garansi lan Dhukungan Liwat Lima Jinis Konektor

Garansi standar 2 taun sing nyakup panggung daya, pengontrol, lan kabeh teluk konektor.

Kit teluk lan kabel dikirim silang sajrone 5 dina kerja amarga gagal garansi.

Diagnosa remot maca log sesi saben teluk lan riwayat salaman.

Layanan retrofit: kita ngirim kit teluk tambahan mengko nalika campuran armada sampeyan diganti.

Nganyari firmware liwat udhara, kalebu revisi protokol kanggo saben standar.

Cathetan Panggunaan kanggo Stasiun Multi-Standar

Salah: pesen limang bay lan nggunakake loro. Tengen: tuku mung apa sing didorong pasar; bays bisa ditambahake mengko.

Salah: ngidini driver narik kabel ing omah konektor. Tengen: tarik saka genggeman, saben stiker ing saben teluk, lan coil kabel bali ing wadhah.

Salah: ninggalake lawang teluk mbukak nalika ora dienggo. Tengen: nutup, amarga segel njaga bledug lan udan metu saka pin komunikasi.

Salah: nganggep kabel NACS lan CCS2 minangka suku cadang sing bisa diganti. Tengen: pesen suku cadang miturut standar; kabel ora salib-kompatibel.

Salah: nglirwakake paket 400V lawas ing marketing stasiun sampeyan. Tengen: nerbitake wektu sesi khas miturut kelas kendaraan supaya driver teka kanthi pangarepan sing nyata.

Umpan Balik Importir ing Unit Lima-Format 180kW

Importir ing Bangkok, Thailand nyedhiyakake siji SKU kanggo dealer ing Thailand, Laos, lan Kamboja. Pilihan limang-bay tegese wadhah siji isine kabeh telung pasar, lan kit spare-bay supaya saben bakul localize mengko; complaint iku lengkap konfigurasi limang bay luwih abot kanggo nangani ing nginstal, supaya padha takon titik hoist, kang peti saiki kalebu.

Operator armada rental ing Istanbul, Turki nglakokake unit ing lot bandara, ing ngendi mobil teka nganggo colokan CCS2, CHAdeMO, lan GB/T. Wiwit komisioning, ora ana driver sing mbutuhake adaptor; gripe suntingan iku NACS bay, ditambahaké mengko minangka retrofit a, teka karo kabel coiled tighter saka liyane.

Operator pelabuhan ing Durban, Afrika Kidul ngisi EV sing diimpor sadurunge tekan lot dealer. Ing sawetara 200-1000VDC nangani campuran anyar lan lawas Simpenan, lan rencana bay-swap ngijini padha ngganti minangka owah-owahan campuran impor; mung cathetan sing layar tutul standar kanggo Inggris, kang diganti tim lokal karo kulit dwibasa.

FAQ: Konektor, Tegangan, lan Unit Kompak 180kW

P: Konektor endi sing standar?

A: Ora ana sing dipeksa. Sampeyan milih teluk ing wektu pesenan saka CCS1, CCS2, CHAdeMO, GB/T, lan NACS.

Q: Can I add a connector later?

A: Nggih. Teluk kasebut bisa digunakake ing lapangan; kita ngirim kit retrofit lan teknisi sampeyan ngganti.

P: Apa unit ngisi mobil 800V?

A: Nggih. Output nyakup 200-1000VDC, sing kalebu arsitektur 400V lan 800V.

P: Apa mobil 400V lawas bakal diisi daya ing 180kW?

A: Ora Kendaraan nyetel watesan; paket lawas bisa tarik 60-90kW, lan unit adapts kanggo.

P: Apa siji unit cukup kanggo campuran?

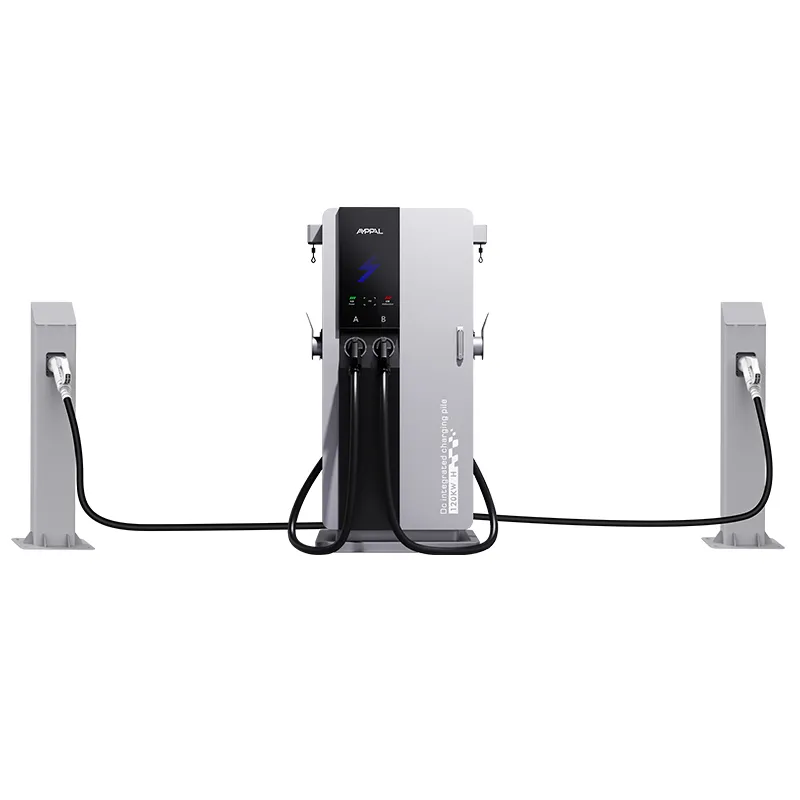

A: Kanggo lalu lintas entheng, ya; kanggo stasiun sibuk, pasangan sawetara menara utawa nambah Teluk saben dikarepake, lan pamisah mbukak tengen menara.

P: Apa input sing dibutuhake?

A: AC380V ± 15% telung fase; output lengkap mbutuhake kira-kira 270A saben phase sadurunge wates, supaya konfirmasi feeder karo dhaftar mriksa data situs kita.

P: Apa standar sing beda nuduhake 180kW sing padha?

A: 180kW punika total langit-langit stasiun; loro kendaraan ngisi daya bebarengan pamisah daya kasedhiya antarane Teluk sing.

P: Apa wektu pangiriman sampeyan?

A: Produksi njupuk 15-20 dina kerja saka teken persetujuan; pesenan campuran-konektor dikirim bebarengan ing siji wadhah.

Q: What is the warranty?

A: 2 taun standar, panutup saben konektor bay uga tataran daya.
