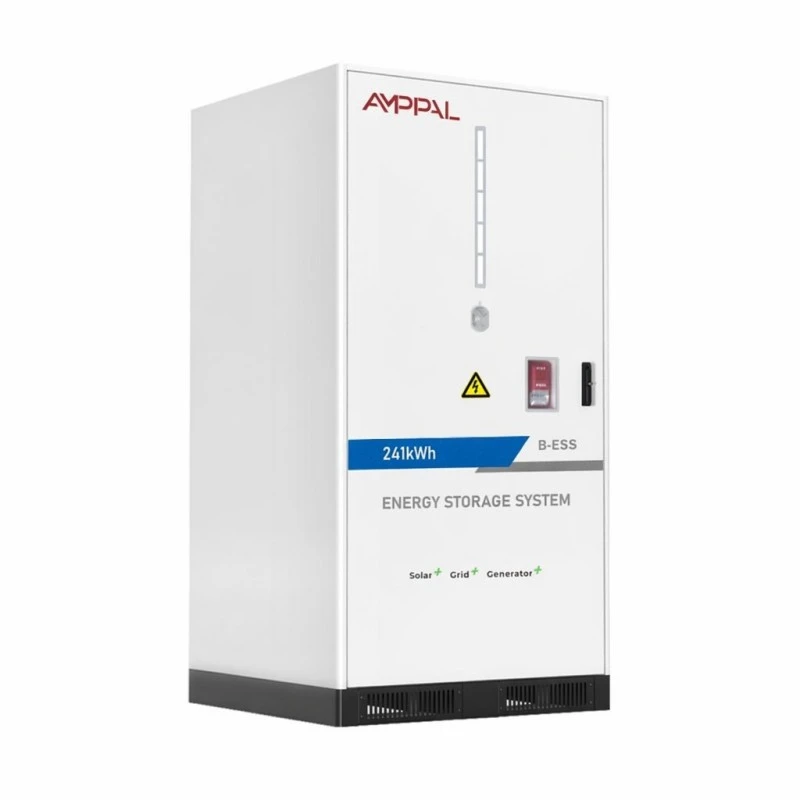

Sistem Panyimpenan Energi Baterei Modular 225kWh / 241kWh kanggo Microgrids Komersial

Kluster Baterei Ora Sistem Panyimpenan

Sistem Panyimpenan Energi Baterai Modular 225kWh / 241kWh iki kanggo Microgrids Komersial dikirim tanpa inverter ing njero. Ora ana layar EMS, ora ana terminal kothak - iku kluster baterei sisih DC, lan ora ana persis kenapa integrator tuku.

Integrasi sistem utawa EPC asring duwe merek PCS sing disenengi, EMS ing saindenging tanduran, utawa proyek wadhah sing tahap konversi daya wis dikontrak. Tuku baterei kanthi inverter sing dibangun tegese tuku konverter kapindho sing ora bisa digunakake, lan mbayar karya integrasi sing wis ditindakake pabrik.

Kluster 225kWh lan 241kWh nampilake antarmuka DC sing resik liwat CAN, Ethernet utawa RS485, ngidini sampeyan masang aset panyimpenan menyang tumpukan konversi lan kontrol daya dhewe. Sampeyan tetep arsitektur; kita nyedhiyakake energi.

Loro Konfigurasi lan Apa sing Cocokake

225kWh ing 1P224S kanthi nominal 716.8VDC lan jendhela operasi 604 ~ 806VDC; 241kWh ing 1P240S karo 768VDC nominal lan 672~864VDC.

Loro-lorone nggunakake sel LFP 3.2V/314Ah ing paket 51.2V/314Ah - 14 paket kanggo kluster 225kWh, 15 kanggo 241kWh - lan loro-lorone tingkat arus standar 150A ing 0.5CP.

Jendhela 604 ~ 806VDC cocog karo platform PCS sing dibangun ing sekitar bus DC 600-800V; jendhela 672 ~ 864VDC cocog karo kelas 750-900V - cocog sadurunge sampeyan Quote project.

Efisiensi maksimal yaiku 88% ing 0,5C sajrone siji pangisian daya lan siji discharge, kalebu tambahan, mula model perjalanan sampeyan nggunakake nomer sistem nyata.

Siklus urip nyatakake luwih saka 8000 kaping ing 0,5C lan 25 °C karo paling 80% penylametan energi - nomer model payback perlu, karo kondisi ditempelake.

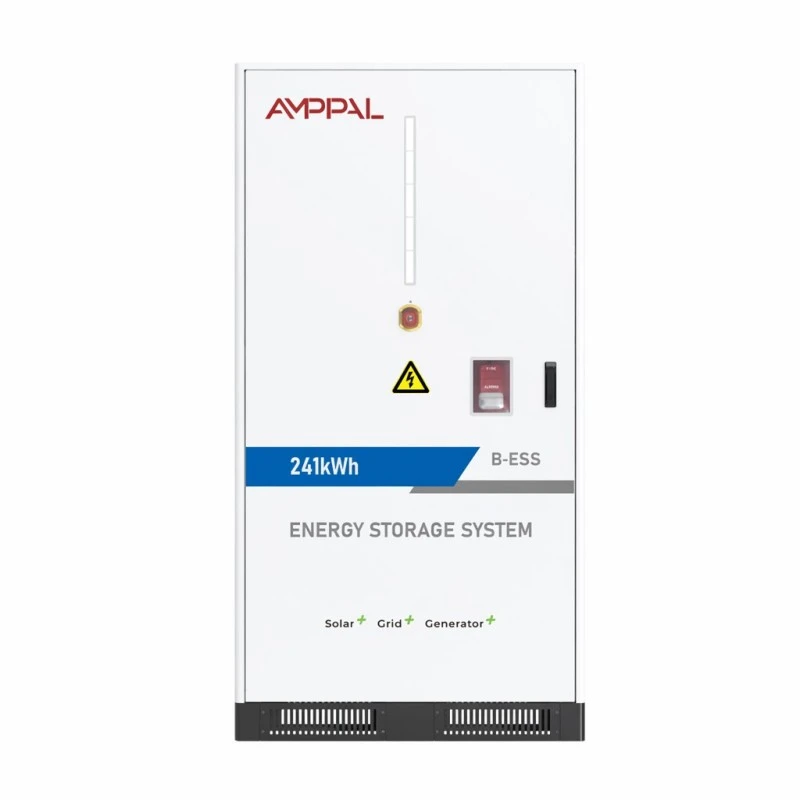

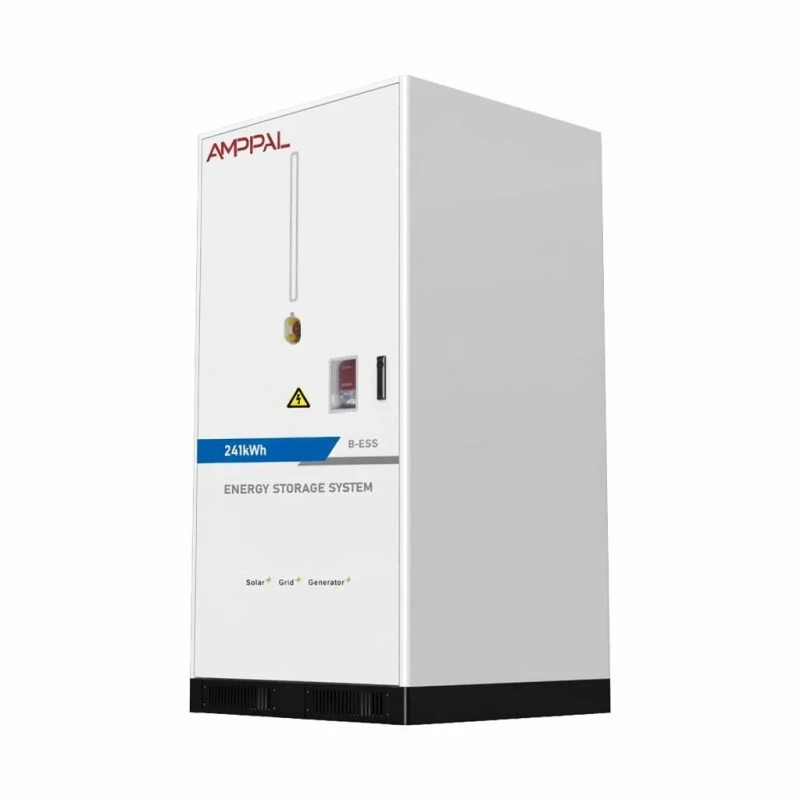

Air conditioning cerdas, aerosol plus proteksi geni perfluorohexanone, IP54, lan 2050kg ing kabinet 1095 * 1210 * 2120mm ing loro varian kasebut.

Spesifikasi Teknis

Sing Tuku Cluster Bare

Integrator karo baris PCS ana: kluster nambah panyimpenan kanggo katalog sing tanpa SKU inverter kapindho kanggo Simpenan lan support.

EPC standarisasi siji mitra baterei ing sawetara situs - lemari 2050kg sing padha, antarmuka komunikasi sing padha, dhaptar suku cadang sing padha ing endi wae.

Projects Ngonversi tanduran PV kanggo panyimpenan DC-gandeng, ngendi kluster lenggah ing konverter ana bis DC lan inverter lawas tetep sawijining peran.

Proyek kontainer ing ngendi PCS didol kanthi kapisah dening klien lan baterei kudu teka minangka unit sing wis diuji pabrik lan disertifikasi independen.

Gawe serep kanggo situs pertambangan lan industri ing ngendi arsitektur kontrol duweke lan mung komponen DC sing bakal mlebu.

Cocog lan Numpuk karo PCS

Priksa pisanan yaiku voltase. Jendhela operasi kluster - 604 ~ 806VDC utawa 672 ~ 864VDC gumantung model - kudu njagong ing sawetara input PCS DC kanthi wates ing ujung loro, amarga baterei numpak jendhela lengkap ing antarane daya kosong lan kebak.

Priksa kaping pindho yaiku salaman. Kluster kasebut CAN, Ethernet lan RS485 minangka standar karo 4G opsional kanggo layanan remot; EMS sampeyan bisa ngomong salah siji utawa entuk gateway protokol. Kita nerbitake peta registrasi kanthi paket dokumentasi supaya insinyur kontrol sampeyan bisa map SOC, watesan saiki lan weker perlindungan tanpa telpon pabrik.

Kapasitas mundhak kanthi nambah kluster, ora kanthi re-racking. Kluster 241kWh kaloro saka model sing padha nyambung menyang bus DC sing padha kanthi podo karo - voltase nominal sing cocog yaiku kondisi kasebut - lan situs EMS nggabungake dadi loro sumber DC. Daya tetep diwatesi dening PCS; timbangan energi ing 225 utawa 241kWh langkah.

File Keamanan lan Sertifikasi

Proteksi geni ana rong tahap: aerosol ing tingkat paket, perfluorohexanone kanggo volume kabinet - perusahaan asuransi konfigurasi saiki ngarepake baterei komersial.

PACKs nggawa CE lan RoHS; kapal peralatan karo UN38.3 lan MSDS, kang adat dokumentasi lan situs asuransi takon kanggo ndeleng.

Kandang IP54 kanthi entri ngisor DC, misahake area kelenjar listrik saka kompartemen paket ing lemari.

Intelligent air-cooled air conditioning tansah 14-15 ngemas ing band suhu nyenyet; controller modulates pembuangan marang suhu sel.

Amplop operasi yaiku 0°C nganti +50°C, 0-95%RH tanpa kondensasi, dhuwure 2000m kanthi derating ing ndhuwur - konfirmasi situs sampeyan ana ing njero sadurunge mlebu.

Saben kluster ngrampungake tes siklus pabrik 0.5CP lengkap kanthi logging tingkat paket, lan laporan panampa dikirim karo unit kasebut.

Carane Kluster Dirakit ing Yueqing

1. Intake sel - 314Ah sel LFP sampel kanggo kapasitas lan resistance internal sadurunge mbangun diwiwiti.

2. Pack perakitan - 51.2V / 314Ah ngemas sing gandheng, kabel lan dipasang karo pack BMS, banjur insulasi-dites.

3. Fabrikasi Kabinet - baja lembaran yaiku CNC-cut, bengkok, dilas lan dilapisi bubuk kanthi proteksi karat.

4. Racking - ngemas diinstal ing 1P224S utawa 1P240S senar karo bis DC torqued lan dicenthang.

5. Thermal lan geni pas-metu - AC, ducting, generator aerosol lan sistem perfluorohexanone diinstal lan dites.

6. Kontrol kabel - pengontrol kluster, gateway comms lan kelenjar entri ngisor DC diakhiri lan diverifikasi.

7. Test acceptance - 0.5CP daya lan discharge karo voltase Pack-tingkat lan suhu mlebu marang nomer serial.

8. Packing - kabinèt 2050kg wis aman kanggo pallet dikiataken, pratondho kejut dipasang, lan crated kanggo barang.

Kluster Endi, lan Pira

Pilih model kanthi jendela voltase PCS dhisik lan target energi sampeyan nomer loro. Bus DC 750-900V nuduhake menyang kluster 241kWh (672 ~ 864VDC); titik bus 600-800V kanggo unit 225kWh (604~806VDC). Meksa mismatch voltase tegese derating baterei utawa inverter, lan loro babras payback.

Banjur ngetung kluster marang jendhela kiriman: saben kluster 225kWh ngirimake standar 150A menyang bis, saengga energi migunani ing jendela rong jam yaiku apa sing diowahi PCS, dudu papan jeneng.

Jujur babagan wangun pengadaan. Yen proyek sampeyan ora duwe PCS lan durung ana EMS, kluster kosong minangka titik wiwitan sing salah - kabinet utawa wadhah terpadu saka macem-macem pabrik sing padha bakal entuk komisi luwih cepet. Kluster kasebut kanggo para panuku sing wis duwe tumpukan liyane.

Pitakonan kanggo Sijine Kutipan Cluster

Takon jendhela voltase, ora mung nominal. Kluster sing dipetik minangka '768V' isih bisa dadi ora ana gunane yen PCS sampeyan dipasang ing 850V lan paket kasebut diisi nganti 864V.

Takon apa comms ndhaptar kapal peta karo unit utawa mung sawise review NDA - kita ana ing paket dokumentasi.

Takon carane proteksi geni ditindakake: aerosol lan perfluorohexanone loro-lorone ana ing kene; kuotasi agen siji ngganti file asuransi sampeyan.

Takon apa pratelan siklus nyatakake tingkat, suhu lan retensi - '8000 siklus' tanpa syarat dudu spesifikasi.

Istilah komersial: 25-35 dina kerja kanggo kluster standar, garansi limang taun, MOQ siji unit kanggo karya integrasi prototipe.

Pengiriman Cluster 2050kg

Kabinet ngukur 1095 * 1210 * 2120mm lan bobote 2050kg ing loro varian kasebut, saéngga pindhah ing palet sing dikuatake kanthi kanthong forklift lan titik angkat kanggo crane ing ngendi situs kasebut butuh.

Kanthi baterei sing dipasang, kiriman kasebut minangka barang mbebayani UN3480: kita nyiapake laporan UN38.3 lan MSDS, lan sampeyan kudu nambahake kira-kira seminggu wektu timbal pesenan DG ing asal.

Ketentuan FOB Ningbo utawa Shanghai karo CIF ing panyuwunan. Siji cluster saben kompartemen truk minangka beban praktis kanggo angkutan dalan; loro pas wadhah 20-mlaku karo bracing yen rute ngidini.

Komitmen Layanan lan Kapasitas

Garansi limang taun kanggo paket, AC, sistem geni lan pengontrol kluster minangka unit sing dikirim.

Kapasitas penylametan dijamin ing 80% miturut nyatakake 0.5C cycling, benchmarked marang log acceptance pabrik.

Paket bisa diganti ing lapangan: paket sing ringkih diganti sajrone pirang-pirang jam kanthi senar liyane ora kena, lan BMS ngimbangi maneh nalika diwiwiti maneh.

Diagnosa remot liwat CAN/Eth/RS485 (4G opsional) supaya insinyur kita maca data tingkat paket lan panji-panji sadurunge ditampilake ing laporan energi situs.

Layanan taunan kalebu reresik Filter, mriksa meksa geni, verifikasi torsi lan kapasitas roto; ngemas spare kapal ing 5-7 dina apa.

Kesalahan Integrasi Kita Waca Diulang

Salah: kabel kluster menyang PCS kang jendhela DC lagi wae tumpang tindih sawetara baterei. Tengen: verifikasi 604 ~ 806VDC utawa 672 ~ 864VDC lenggah ing jendela PCS kanthi pinggir ing loro ujung.

Salah: nyampur kluster 225kWh lan 241kWh ing siji bis. Tengen: unit paralel kudu model sing padha supaya voltase nominal pas.

Salah: ninggalake kelenjar entri ngisor DC sing bisa diakses banyu. Tengen: segel kelenjar nalika instalasi lan tetep area plinth cetha.

Salah: nganggep IP54 tegese cahya njaba ing ngendi wae. Tengen: ngidinke bledug lan cipratan, dudu banyu sing ngadeg - njaga kluster saka lemah sing rawan banjir.

Salah: skip tes peta comms sadurunge energising. Tengen: jalanake salaman CAN/RS485 tingkat bangku nganggo EMS sadurunge kluster disambungake menyang bis.

Apa Integrators Report

A integrator sistem ing Dubai dipasangake kluster 241kWh karo PCS 500kW kanggo proyek hotel ing awal 2025. Insinyur utama dheweke ujar manawa peta registrasi CAN ngidini dheweke ngrampungake pemetaan EMS ing wayah sore, lan laporan tes pabrik nggawe tinjauan dokumen panguwasa lokal kanthi langsung - sanajan buntut kabel DC luwih cendhek tinimbang kothak persimpangan, mula dheweke nambahake kothak persimpangan.

EPC ing Cape Town distandarisasi ing kluster 225kWh ing telung situs ritel. Pimpinan pengadaan kasebut nyathet kabinèt 2050kg sing padha lan dhaptar suku cadang umum sing nyederhanakake logistik situs, nalika kru komisioner ngeluh panel akses layanan AC lenggah ing sisih sing madhep tembok ing tata letak sing disenengi.

Kontraktor pertambangan ing Medellin, Kolombia nganggo rong kluster 241kWh ing siji bus DC ing mburi sistem hibrida diesel. Insinyur kontrol kasebut ngonfirmasi konfigurasi paralel sing dianakake cocog karo SOC kaya sing diiklanake, lan njaluk pilihan antena WiFi sing luwih dawa supaya diagnostik kluster tekan kamar kontrol tanpa kabel.

Wangsulan Integrator Takon Sadurunge Mlebu

P: Apa PCS kalebu?

A: No - this is the DC-side battery cluster. It hands off to your PCS/EMS over CAN, Ethernet or RS485 (4G optional).

P: Apa voltase PCS sing cocog?

A: Kluster 225kWh mbentang 604 ~ 806VDC; 241kWh mbentang 672 ~ 864VDC. Priksa jendhela PCS DC marang sawetara.

P: Apa aku bisa mbukak rong klompok kanthi paralel?

A: Ya, klompok model sing padha ing bus DC sing padha, voltase nominal sing cocog, dikumpulake dening situs EMS.

P: Apa standar saiki?

A: 150A saben kluster ing tingkat 0,5CP; PCS nemtokake daya, kluster nemtokake energi.

P: Apa efisiensi round-trip?

A: Maksimum 88% ing 0.5C liwat siji pangisian daya lan siji discharge, auxiliary klebu.

P: Suwene sel bakal tahan?

A: Swara 8000 siklus ing 0,5C lan 25 °C karo paling 80% penylametan; suhu lingkungan luwih shorten iku.

P: Apa bisa digunakake karo EMS pihak katelu?

A: Ya - peta registrasi minangka bagean saka paket dokumentasi, supaya insinyur sampeyan bisa nggabungake tanpa telpon pabrik.

P: Apa wektu timbal?

A: 25-35 dina kerja kanggo kluster standar, ditambah udakara seminggu pesenan barang mbebayani ing asal.
