Panyebaran panyimpenan energi baterei skala gedhe biasane nglibatake karya perakitan ing situs sing ekstensif, nggawa risiko penjadwalan, kesalahan kabel lan garis wektu komisi sing luwih dawa kanggo tim proyek.Sistem Panyimpenan Energi Baterei Kontainer Skala Utilitasngirimake unit panyimpenan kelas megawatt sing wis diuji, terpadu pabrik sing siap kanggo penempatan lan sambungan ing situs. Artikel iki njelajah varian dual-kapasitas, arsitektur safety built-in, alur kerja manufaktur, umpan balik proyek nyata lan pertimbangan utama kanggo pangembang lan tim EPC sing ngevaluasi aset panyimpenan energi format kontainer.
Ing Kaca Iki - Klik pranala kanggo mlumpat menyang bagean

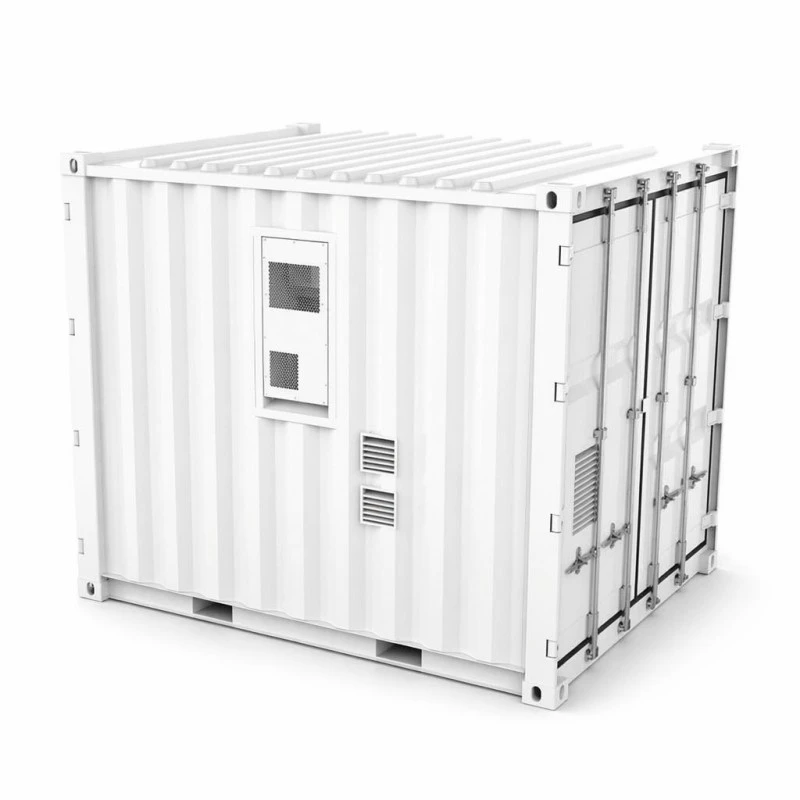

1. Apa sing Teka ing Truk Kanggo Proyek Panyimpenan Berbasis Kontainer
Proyèk panyimpenan megawatt-jam konvensional nindakake paling akeh aktivitas perakitan ing situs. Paket baterei dikirim ing palet, struktur rak dibangun sacara lokal, volume kabel lapangan sing akeh diarahake lan disambungake, lan akeh jadwal komisioning bakal digunakake kanggo ngatasi kesalahan kabel nalika instalasi lapangan.Sistem Panyimpenan Energi Baterei Kontainer Skala Utilitasmbalikke urutan project khas iki.
Paket lengkap baterei, hardware sirkulasi termal hawa-cooled, rakitan pemadam kebakaran dual lan kabel pemantauan lengkap terintegrasi kanthi lengkap ing fasilitas pabrik sing ana ing Yueqing. Saben subsistem ngalami tes tingkat sistem gabungan sadurunge dikirim ing jero kandang 3048*2438*2591‑milimeter. Sawise dikirim menyang papan proyek, kru situs nyelehake wadhah kasebut ing bantalan beton sing wis disiapake, nglakokake kabel mlebu ngisor DC menyang piranti PCS lan EMS situs, banjur nerusake kegiatan komisioning. Kanthi nggeser perakitan lan validasi sistem menyang alur kerja pabrik, tugas kritis iki ora ngenggoni garis wektu jalur kritis proyek, sing nuduhake proposisi nilai inti kanggo milih solusi gaya wadhah liwat sistem panyimpenan adhedhasar rak sing diskrèt.
2. Ringkesan Varian Rong Kapasitas lan Parameter Teknis Inti
Jejak wadhah fisik sing padha ndhukung rong konfigurasi kapasitas energi sing beda, 1060kWh lan 1215kWh. Teknik sipil proyek, spesifikasi bantalan beton lan rencana angkat crane tetep ora owah, preduli saka varian sing dipilih, nyederhanakake karya persiapan situs pra-konstruksi. Arsitektur string beda-beda kanggo saben konfigurasi: 48 paket baterei ngleksanakake topologi 4P264S kanggo 1060kWh (nominal 844.8VDC), lan 55 paket ngleksanakake topologi 5P242S ngirimake 1215kWh (nominal 774.4VDC). Loro-lorone varian tetep output ing jendhela operasi 680-950VDC sing ditrima sacara umum kompatibel karo paling umum platform hardware PCS skala gedhe.
Saiki pangisian daya lan muatan standar ana ing 200A kanggo loro versi sing beroperasi ing tingkat 0.5C, nyelarasake output sisih DC karo syarat arsitektur bis proyek sing khas. Efisiensi tingkat sistem maksimal tekan 88 persen sing diukur sajrone siji siklus pangisi daya lengkap kalebu konsumsi daya tambahan tinimbang metrik mung baterei. Kinerja siklus ngluwihi 8000 siklus ing kahanan lingkungan 0,5C lan 25 derajat Celcius nalika njaga kapasitas energi minimal 80 persen, lan kisaran suhu sekitar operasional antara 0°C lan +50°C sing cocog karo manajemen termal AC internal wadah.
| kategori | Parameter | Model 1060 kWh | Model 1215 kWh |
|---|---|---|---|
| Sisih DC | Kapasitas sing dirating | 1060kWh | 1215kWh |
| Tipe sel | LFP 3.2V/314Ah | LFP 3.2V/314Ah | |
| String sistem baterei | 4P264S | 5P242S | |
| Spesifikasi PACK | 70.4V314Ah | 70.4V314Ah | |
| NO. saka PACK | 48 PCS | 55 PCS | |
| Tegangan nominal | 844.8VDC | 774.4VDC | |
| Range voltase | 680 ~ 950VDC | 680 ~ 950VDC | |
| Arus pangisian / discharge standar | 200A | 200A | |
| Parameter sistem | Efisiensi sistem | MAX.efisiensi 88% @0.5C / 1 Ngisi daya 1 Discharge | MAX.efisiensi 88% @0.5C / 1 Ngisi daya 1 Discharge |
| Umur sistem | >8000Kaping(0.5C@25°C) Tingkat retensi energi ≥ 80% | >8000Kaping(0.5C@25°C) Tingkat retensi energi ≥ 80% | |
| Metode Wiring | DC entri ngisor | DC entri ngisor | |
| Ngisi daya & tingkat discharge | 0,5 cp | 0,5 cp | |
| Metode manajemen termal | Kondhisi hawa adhem sing cerdas | Kondhisi hawa adhem sing cerdas | |
| Protokol komunikasi | CAN/Eth/RS485(4G Opsional) | CAN/Eth/RS485(4G Opsional) | |
| Sistem proteksi kebakaran | Aerosol & Perfluorohexanone | Aerosol & Perfluorohexanone | |
| Rating IP | IP54 | IP54 | |
| Ukuran produk | 3048 * 2438 * 2591 mm | 3048 * 2438 * 2591 mm | |
| bobot produk | 9500 kg | 10500 kg | |
| Syarat Lingkungan | Kisaran suhu operasi | 0°C~+50°C | 0°C~+50°C |
| Kisaran kelembapan operasi | 0 ~ 95% RH (Ora kondensasi) | 0 ~ 95% RH (Ora kondensasi) | |
| Ketinggian operasi | 2000m (> 2000m Derating) | 2000m (> 2000m Derating) | |
| Sertifikasi | PAKET: CE ROHS UN38.3 MSDS | PAKET: CE ROHS UN38.3 MSDS | |
| Garansi | 5 taun | 5 taun |
3. Situs Panyebaran Target Kanggo Panyimpenan Skala Utilitas Kontainer
Sawetara skenario aplikasi nyata entuk manfaat saka panyimpenan baterei skala megawatt sing wis terintegrasi. Taman industri sing ngalami puncak beban sore rong nganti patang jam bisa nggunakake aset panyimpenan kanggo ngowahi pola konsumsi kanggo nanggepi kerangka tarif wektu panggunaan. Kanggo situs sing gumantung karo generator diesel, varian 1060kWh bisa nahan beban industri sing moderat ing saindhenging jendhela mati sing khas tanpa logistik pasokan bahan bakar sing rumit.
Situs-situs energi sing bisa dianyari kalebu peternakan solar lan instalasi angin nyebarake wadhah kasebut kanggo nyetabilake output lan ngasilake generasi sing bakal dibatasi. Operator jaringan distribusi bisa nundha upgrade perangkat keras gardu larang kanthi ngetrapake cukur puncak feeder sajrone wektu operasional sing winates. Lokasi pertambangan sing adoh lan proyek sing adhedhasar pulo nggambarake kecocokan liyane; kamar baterei sing dibangun kanthi tujuan asring mbuktekake ora praktis, nggawe pangiriman kontainer sing divalidasi pabrik minangka jalur penyebaran sing paling bisa dipercaya. Nalika ngevaluasi hardware panyimpenan kanggo kasus panggunaan skala gedhe iki,Sistem Panyimpenan Energi Baterei Kontainer Skala Utilitasmenehi pilihan siap-kanggo-nyebar ngindhari perakitan sistem ing situs sing ekstensif.
4. Workflow Kanggo Nggawa Project Storage Prefabricated Online
Eksekusi proyek diwiwiti kanthi persiapan proyek sipil. Kontraktor mbangun bantalan beton warata sing dirancang kanggo nangani beban titik 9500-10500-kilogram, masang parit kabel sing ngarah menyang lokasi wadhah, lan njaga ruang sing cukup kanggo fungsi penolakan panas AC.
Operasi ngangkat gumantung ing hardware wadhah standar kalebu casting sudhut. Tim proyek nyewa hardware rigging spreader-bar standar, ngilangi syarat kanggo peralatan angkat sing digawe khusus. Operasi penempatan crane tunggal posisi unit lengkap menyang pondasi sing wis disiapake.
Commissioning nerusake liwat telung fase sing béda sawise panggonan. Teknisi ngrampungake kabel sisih DC liwat kelenjar kabel entri ngisor sing nyambung menyang hardware PCS sing kasedhiya ing situs. Langkah sabanjure nggawe jabat tangan komunikasi antarane piranti keras pemantauan internal lan platform EMS tingkat proyek, kanthi kasedhiya CAN, Ethernet lan RS485, bebarengan karo fungsi akses remot 4G opsional. Kagiyatan panampa pungkasan kalebu tes fungsional relay-proteksi, validasi siklus charge-discharge 0.5CP lan verifikasi akurasi laporan SOC. Kanthi persiapan sipil sing wis rampung kanthi bener, aktivitas komisioning adhedhasar situs umume nggunakake rong nganti telung dina kerja sawise penempatan wadhah.
5. Dibangun ing Arsitektur Safety lan Dokumentasi Sertifikasi
Agen pemadam kebakaran mandiri ganda dadi unsur utama desain safety. Sistem aerosol tumindak ing enclosures paket individu, lan agen perfluorohexanone banjir interior wadhah lengkap. Strategi dual-agen iki ngatasi acara termal sing kedadeyan ing skala fisik sing beda-beda, konfigurasi sing tambah akeh dijaluk ing spesifikasi asuransi kanggo instalasi panyimpenan baterei gedhe.
Enclosure wadhah sing dirating IP54 kanthi kabel DC mlebu ngisor tahan udan lan cahya bledug ing situs, njaga titik penetrasi listrik kurang profil lan dilindhungi kanthi apik. Paket baterei individu nggawa dokumentasi kepatuhan CE lan RoHS. Pangiriman sistem lengkap kalebu dokumen UN38.3 lan MSDS sing penting kanggo transportasi internasional, bea cukai lan syarat asuransi proyek.
Perangkat keras pendingin hawa sing dimodulasi kanthi cerdas njaga rakitan baterei ing pita operasi suhu sing sempit, tinimbang nggunakake kontrol muter on-off sing prasaja. Spesifikasi operasional nemtokake kahanan lingkungan saka 0°C nganti +50°C, asor 0‑95%RH non-kondensasi, ditambah dhuwure maksimum 2000‑meter kanthi kinerja wajib mudhun ing ndhuwur ambang elevasi iki. Saben wadhah sing wis rampung ngalami siklus charge-discharge 0.5CP skala penuh kanthi data logging level paket sing diklumpukake ing njero pabrik, sadurunge lawang wadhah disegel kanggo kiriman metu.
6. Alur Kerja Manufaktur Wolung Tahap Nang Pabrik Produksi Yueqing
7. Priksa Realitas Ukuran Kritis Kanggo Panyimpenan Skala Wadah
Tim proyek kudu milih konfigurasi varian miturut syarat pengiriman sing nyata tinimbang milih opsi kapasitas energi sing luwih dhuwur. Nalika 1060kWh lan 1215kWh nuduhake dimensi wadhah fisik, voltase bus nominal beda-beda sacara signifikan. Tim teknik kudu verifikasi hardware PCS target ndhukung kanthi lengkap jendela operasi voltase unit sing dipilih sadurunge ngrampungake pesenan tuku.
Sistem termal sing digawe adhem hawa nggawa wates lingkungan sing pasti. Situs sing ngalami suhu sekitar biasa ngluwihi +50°C, utawa lokasi tropis ing ngendi hardware AC terus-terusan mlaku sajrone beban maksimal, bisa entuk stabilitas suhu sel sing luwih apik nggunakake alternatif panyimpenan sing didinginake cairan. Kutipan proyek kalebu pandhuan terus terang babagan kecocokan lingkungan tinimbang mung nerusake kiriman hardware sawise penyebaran.
Perangkat keras format kontainer nggambarake kecocokan ekonomi sing kurang kanggo total syarat panyimpenan kurang saka 500kWh. Produk panyimpenan skala kabinet nyedhiyakake biaya sing luwih murah kanggo transportasi, operasi crane lan aktivitas instalasi situs kanggo syarat kapasitas sing luwih cilik, lan ana lini produk alternatif kanggo ngatasi skala proyek kasebut.
8. Angkat, Pengiriman Lan Pertimbangan Pabean
Bobot unit yaiku 9500kg (1060kWh) lan 10500kg (1215kWh). Transportasi nggunakake truk flatbed sing dipasangake karo peralatan crane ing loro-lorone perjalanan pengiriman. Hardware forklift ora nduweni rating beban sing cukup kanggo massa kasebut; rencana rigging lan akses crane ing situs mbutuhake definisi sadurunge truk teka ing panggonan tujuan.
Amarga rakitan baterei wis diisi sadurunge, wadhah kasebut dikirim minangka barang mbebayani UN3480. Tim manufaktur nyedhiyakake laporan tes UN38.3 lengkap, dokumentasi MSDS lan deklarasi pengepakan barang mbebayani. Perencana proyek kudu nggawe anggaran kira-kira seminggu tambahan wektu timbal pesenan pelabuhan asal dibandhingake karo kiriman kargo umum standar.
Istilah komersial sing kasedhiya kalebu FOB Ningbo utawa Shanghai kanthi opsi CIF yen dijaluk. Saben wadhah manggoni papan sing bisa dibandhingake karo siji slot wadhah kubus dhuwure 40 kaki. Transportasi darat ing negara mbutuhake reresik rute kanggo unit sing ambane kira-kira 3 meter lan bobote luwih saka 10 ton.
9. Garansi, Kapasitas Maintenance lan Dhukungan Layanan Lapangan
Garansi lengkap limang taun ditrapake ing kabeh paket, rakitan AC, perangkat keras pemadam kebakaran lan sistem pemantauan minangka sistem sing dikirim lengkap. Kinerja kapasitas dijamin kanggo retensi energi minimal 80 persen sing beroperasi ing profil siklus 0.5C sing didokumentasikan, kanthi pelacakan degradasi referensi log baseline tes-penerimaan pabrik.
Paket baterei ndhukung alur kerja pangopènan field-swap. Pack individu sing rusak bisa diganti sajrone sawetara jam kerja tanpa mbutuhake pembongkaran wadhah lengkap utawa njupuk sisa senar baterei ing offline. Akses ngawasi remot liwat CAN / Ethernet / RS485 plus konektivitas 4G opsional ngidini tim layanan njupuk set data operasional tingkat paket, ngidini identifikasi awal kapasitas hanyutan sadurunge operator mirsani dampak kinerja.
Aktivitas layanan taunan sing disaranake kalebu reresik saringan udara, validasi tekanan agen geni, verifikasi maneh torsi terminal lan uji kinerja kapasitas. Perangkat keras paket cadangan dikirim ing jendela kerja limang nganti pitung dina yen dibutuhake.
10. Kesalahan Persiapan Situs Umum sing Nundha Garis Wektu Proyek
11. Cathetan Lapangan Nyata Donya Saka Penyebaran Megawatt-Jam Global
Perusahaan pangembangan properti sing beroperasi ing Tashkent, Uzbekistan nyelehake unit 1060kWh ing pungkasan taun 2024 sing ndhukung kompleks komersial sing nggunakake diferensial tarif awan-wengi. Insinyur proyek nglaporake operasi ngasilake revenue diwiwiti mung sangang dina sawise crane ngangkat unit wadhah saka transportasi flatbed. Karya instalasi fisik diterusake kanthi cepet; mayoritas investasi wektu menyang karya konfigurasi pemetaan parameter EMS basis RS485.
Pengembang proyek surya ing Antananarivo, Madagaskar masangake varian kontainer 1215kWh bebarengan karo aset pertanian PV sing ana. Umpan balik situs kasebut nyoroti beban kerja sistem pendinginan sing luwih dhuwur ing kahanan operasi pulau-panas dhuwur lokal. Tim proyek njaluk dokumentasi derating suhu dhuwur-ambient formal sadurunge nindakake pesenan unit.
Personel kontraktor pertambangan sing berbasis ing Almaty, Kazakhstan nyebarake unit panyimpenan kontainer sing nyedhiyakake daya serep kanggo infrastruktur pangolahan pabrik. Pengawas listrik situs ngalembana alur kerja penempatan wadhah tunggal, nanging nyathet dawa buntut kabel komunikasi sing dipasang ing pabrik mbutuhake pangaturan, amarga posisi kelenjar mlebu ngisor meksa rute kabel-parit sing ngluwihi papat meter luwih saka sing diantisipasi.
Kanggo iki lan panyebaran panyimpenan energi skala gedhe liyane,AMPALnyedhiyakake hardware panyimpenan format wadhah sing digawe pabrik sing nyedhiyakake macem-macem pasar internasional.
12. Pitakonan sing Sering Ditakoni
Apa prabédan inti antarane rong varian wadhah?
Bedane ana ing total kapasitas energi sing disimpen lan arsitektur string internal. Varian 1060kWh nggunakake 48 paket sing dikonfigurasi minangka 4P264S sing ngasilake 844.8VDC nominal. Varian 1215kWh nggunakake 55 paket sing disusun minangka 5P242S sing ngasilake 774.4VDC nominal. Loro-lorone nuduhake dimensi fisik wadhah njaba sing padha.
Apa unit panyimpenan wadhah iki kalebu hardware PCS?
Ora. Perangkat keras iki nggambarake aset panyimpenan mung sisih DC. Sambungake eksternal menyang sistem PCS utawa EMS sing diwenehake proyek liwat antarmuka CAN, Ethernet utawa RS485; Fungsi akses remot 4G bisa dipilih minangka konfigurasi opsional.
Kepiye unit iki diangkut menyang internasional?
Kapal kasebut diklasifikasikake minangka kargo barang mbebayani UN3480 liwat kargo flatbed utawa kontainer. Dokumentasi laporan uji UN38.3 lengkap ditambah MSDS sing diwenehake saka sisih manufaktur.
Apa spesifikasi standar charge-discharge saiki?
Kaloro varian wadhah kasebut beroperasi kanthi arus pangisi daya-discharge standar 200A kanthi tingkat 0,5CP lan tetep ing jendela voltase kerja 680-950VDC.
Suwene suwene komisi ing situs biasane njupuk?
Kanthi nganggep karya sipil lan persiapan pad sing wis rampung, kabel DC, jabat tangan komunikasi lan tes acceptance sing disaksiake biasane njupuk rong nganti telung dina kerja.
Nilai efisiensi sistem donya nyata apa sing bisa dikarepake tim proyek?
Efisiensi tingkat sistem maksimal tekan 88 persen operasi ing kondisi 0,5C, diukur liwat siji pangisian daya lengkap lan siklus ngeculake lan kalebu kabeh daya tarik sistem tambahan, dudu pangukuran mung baterei.
Apa kinerja siklus-urip sing khas?
Siklus luwih saka 8000 ing tingkat 0,5C ing lingkungan 25 derajat Celcius, njaga retensi energi minimal 80 persen. Kahanan situs kanthi suhu sing luwih dhuwur nyepetake kinerja siklus sing bisa ditindakake.
Apa lead-time sing ditrapake kanggo hardware panyimpenan wadhah spesifikasi standar?
Siklus produksi telung puluh nganti patang puluh dina kanggo unit spesifikasi standar. Aktivitas pesenan barang-barang mbebayani ing pelabuhan asal nambahake kira-kira siji minggu ekstra menyang jadwal jadwal pelayaran sakabèhé.
