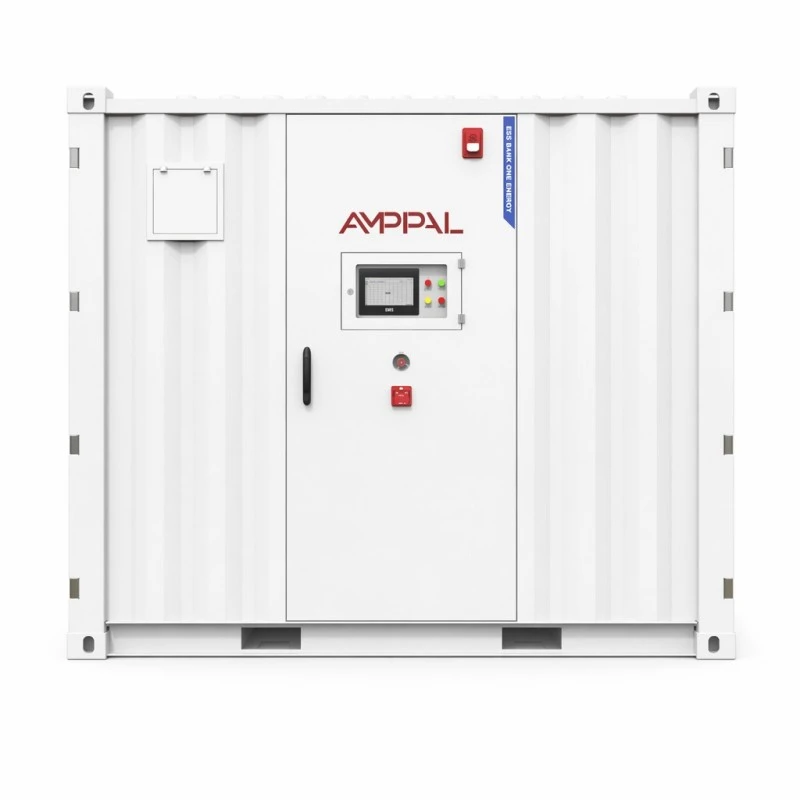

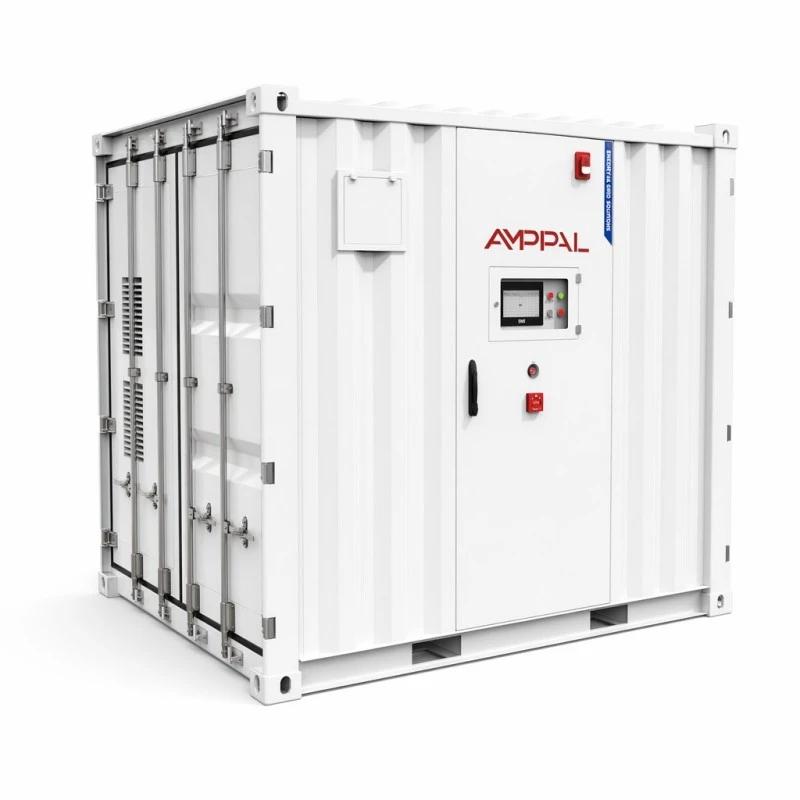

Sistem Panyimpenan Energi Baterei Kontainer Skala Utilitas

Apa Rawuh ing Truk

Proyèk megawatt-jam conventional nglumpuk ing situs: ngemas teka ing pallets, rak munggah, kabel ditarik, lan setengah wektu commissioning ngginakaken nguber kesalahan wiring digawe sak minggu instalasi. Sistem Panyimpenan Energi Baterei Kontainer Skala Utilitas ngowahi urutan kasebut. Paket baterei 48 utawa 55, daur ulang AC, sistem geni aerosol lan perfluorohexanone, lan kabel ngawasi kabeh terintegrasi ing lantai pabrik kita ing Yueqing, diuji minangka siji sistem, lan dikirim minangka unit tunggal 3048 * 2438 * 2591mm. Nalika rawuh, kru situs nyelehake ing pad sing disiapake, nganggo kabel entri ngisor DC menyang PCS / EMS proyek, lan nyerahake komisioning. Wektu perakitan pabrik dipindhah saka dalan kritis sampeyan, sing biasane dadi titik tuku wadhah tinimbang sistem rak.

Lima Nomer Sing Nemtokake Rong Varian

Kapasitas sing dirating 1060kWh lan 1215kWh saka kandang sing padha: 48 bungkus lawan 55 bungkus sel LFP 3.2V/314Ah, saengga rencana tapak, bantalan lan crane ora owah ing antarane varian.

Arsitektur string beda-beda miturut desain - 4P264S kanggo unit 1060kWh ing nominal 844.8VDC, 5P242S kanggo unit 1215kWh ing 774.4VDC - nalika loro-lorone tetep ing jendela 680 ~ 950VDC sing ditampa dening platform PCS sing paling gedhe.

Saiki pangisian daya lan discharge standar yaiku 200A ing loro-lorone, kanthi tingkat 0.5CP, sing njaga output DC kontainer kompatibel karo desain bis proyek khas.

Efisiensi sistem kasebut maksimal 88% ing 0,5C, diukur liwat siji pangisian daya lan siji discharge - angka kasebut kalebu tambahan, ora mung senar baterei.

Umur dipetik minangka luwih saka 8000 siklus ing 0,5C lan 25 °C kanthi paling sethithik 80% penylametan energi, lan band operasi 0 °C nganti +50 °C cocog karo interior ber-AC.

Spesifikasi Teknis

kategori	Parameter	Model 1060 kWh	Model 1215 kWh
Sisih DC	Kapasitas sing dirating	1060kWh	1215kWh
	Tipe sel	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	String sistem baterei	4P264S	5P242S
	Spesifikasi PACK	70.4V314Ah	70.4V314Ah
	NO. saka PACK	48 PCS	55 PCS
	Tegangan nominal	844.8VDC	774.4VDC
	Range voltase	680 ~ 950VDC	680 ~ 950VDC
	Arus pangisian / discharge standar	200A	200A
Parameter sistem	Efisiensi sistem	MAX.efisiensi 88% @0,5C / 1 Ngisi daya 1 Discharge	MAX.efisiensi 88% @0,5C / 1 Ngisi daya 1 Discharge
	Umur sistem	>8000Kaping(0.5C@25°C) Tingkat retensi energi ≥ 80%	>8000Kaping(0.5C@25°C) Tingkat retensi energi ≥ 80%
	Metode Wiring	DC entri ngisor	DC entri ngisor
	Ngisi daya & tingkat discharge	0,5 cp	0,5 cp
	Metode manajemen termal	Kondhisi hawa adhem sing cerdas	Kondhisi hawa adhem sing cerdas
	Protokol komunikasi	CAN/Eth/RS485(4G Opsional)	CAN/Eth/RS485(4G Opsional)
	Sistem proteksi kebakaran	Aerosol & Perfluorohexanone	Aerosol & Perfluorohexanone
	Rating IP	IP54	IP54
	Ukuran produk	3048 * 2438 * 2591 mm	3048 * 2438 * 2591 mm
	bobot produk	9500 kg	10500 kg
Syarat Lingkungan	Kisaran suhu operasi	0°C~+50°C	0°C~+50°C
	Kisaran kelembapan operasi	0 ~ 95% RH (Ora kondensasi)	0 ~ 95% RH (Ora kondensasi)
	Ketinggian operasi	2000m (> 2000m Derating)	2000m (> 2000m Derating)
	Sertifikasi	PAKET: CE ROHS UN38.3 MSDS	PAKET: CE ROHS UN38.3 MSDS
	Garansi	5 taun	5 taun

Situs sing Komisi Megawatt-Jam

Taman industri kanthi puncak sore jam 2-4 lan struktur tarif sing menehi ganjaran kanggo ngganti jendhela kasebut.

Panggantos generator Diesel: 1060kWh ing 200A discharge isine beban industri andhap asor liwat jendhela outage khas tanpa logistik bahan bakar.

Solar utawa angin farms perlu kanggo tenan output lan dijupuk generasi sing digunakake bakal curtailed.

Perusahaan distribusi nundha upgrade gardu kanthi cukur puncak feeder sajrone utawa rong musim.

Situs pertambangan lan pulo sing adoh ing ngendi kamar baterei sing dibangun ing situs ora praktis lan pangiriman sing diuji pabrik minangka siji-sijine pilihan sing bisa dipercaya.

Kepiye Proyek Prefabrikasi Teka Online

Urutan proyek diwiwiti kanthi paket sipil: pad beton warata sing dirating kanggo beban titik 9500-10500kg, kabel trench menyang posisi wadhah, lan reresik kanggo penolakan panas AC.

Ngangkat minangka operasi crane tunggal. Amplop 3048 * 2438 * 2591mm unit lan coran pojok minangka piranti keras wadhah standar, saengga bar lan rigging disewakake tinimbang digawe khusus.

Commissioning banjur mlaku ing telung langkah: kabel DC liwat kelenjar entri ngisor menyang PCS situs, CAN / Eth / RS485 salaman karo project EMS (4G remot akses opsional), lan urutan acceptance ngendi panguwasa lokal utawa operator kothak saksi tes pangayoman relay, ngisi / discharge ing 0.5CP lan mriksa akurasi laporan SOC. Ngidini rong nganti telung dina kerja situs sawise wadhah disetel.

Nang File Keamanan lan Sertifikasi

Loro agen geni independen: aerosol tumindak ing volume paket nalika perfluorohexanone mbanjiri ruang wadhah - pasangan kasebut nyakup acara termal ing skala loro.

IP54 enclosure karo DC entri ngisor, supaya wadhah tolerates udan lan bledug ing situs nalika seng nembus listrik tetep kurang lan dilindhungi.

Paket nggawa CE lan RoHS; kapal peralatan lengkap karo UN38.3 lan dokumentasi MSDS dibutuhake kanggo transportasi, bea cukai lan insurance situs.

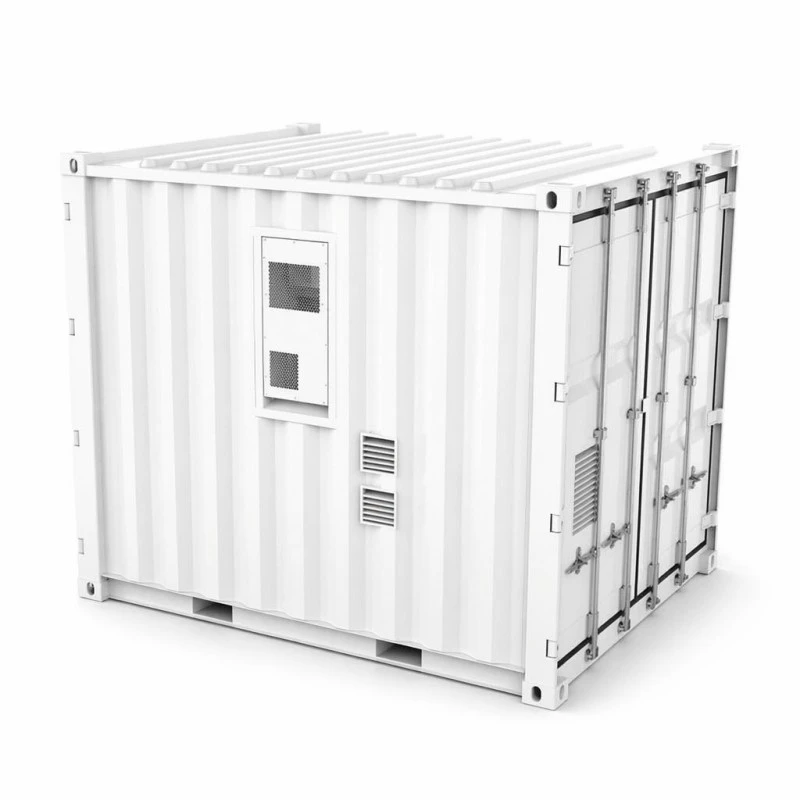

Intelligent air-cooled air conditioning ngemu 48-55 pack string ing band suhu sempit; controller modulates tinimbang muter hard.

Amplop operasi yaiku 0°C nganti +50°C lingkungan kanthi 0-95%RH tanpa kondensasi, lan dhuwure 2000m kanthi derating ing ndhuwur — angka sing kudu dipriksa ing situs proyek sampeyan.

Saben wadhah ngrampungake pangisian daya lan discharge 0.5CP lengkap kanthi logging tingkat paket ing pabrik sadurunge lawang ditutup kanggo dikirim.

Wolung Langkah Nang Pabrik Yueqing

1. Intake sel - 314Ah sel LFP sing kumpulan-sampled kanggo kapasitas lan resistance internal nalika rawuh.

2. Pack mbangun - 70.4V / 314Ah ngemas sing gandheng, kabel, dilengkapi karo Pack BMS lan jampel-dites.

3. Fabrikasi kontainer - pager dipotong, dilas lan dilapisi karo proteksi karat ing lantai sing padha karo produk energi liyane saka perusahaan.

4. Instalasi rak - ngemas dipasang ing 4P264S utawa 5P242S tata senar karo DC bus roto.

5. Thermal and fire fit-out - unit AC, saluran, generator aerosol lan silinder perfluorohexanone dipasang lan diuji fungsi.

6. Wiring lan kontrol - ngawasi, comms gateways lan kelenjar entri ngisor DC mandhek kanggo antarmuka project.

7. Pabrik acceptance test - lengkap 0.5CP cycling karo Pack-tingkat voltase lan suhu mlebu marang nomer serial.

8. Sealing lan packing - lawang nutup, pratondho kejut dipasang, unit disiapake kanggo yard wadhah.

Priksa Realitas Ukuran ing Skala Kontainer

Tuku varian sing cocog karo jendhela kiriman sampeyan, dudu nomer sing luwih gedhe. Unit 1060kWh ngirimake standar 200A ing bus 844.8VDC; unit 1215kWh nawakake luwih energi ing ngisor 774,4VDC nominal. Priksa voltase endi sing ana ing sawetara operasi PCS sadurunge PO dipotong.

Pendinginan udara duwe watesan nyata. Yen situs sampeyan ajeg ngluwihi +50°C, utawa lenggah ing iklim tropis sing lembab ing ngendi AC mlaku terus-terusan kanthi muatan kebak, produk sing didinginake cairan bakal nahan suhu sel luwih rata lan bisa uga luwih pas. Kita ngomong ing kutipan tinimbang sawise pangiriman.

Ing ngisor udakara 500kWh saka kabutuhan panyimpenan, wadhah iki salah wangun. A produk kabinèt-ukuran biaya kurang kanggo transportasi, crane lan situs, lan kita bisa nggawa sampeyan ing siji saka sawetara padha.

Pitakonan kanggo Sijine kanggo EPC Quotes

Takon apa angka efisiensi iku tingkat sistem ing siji siklus pangisian daya - kita maksimal 88% ing 0.5C, kalebu tambahan.

Takon apa pratelan siklus-urip nyatakake tingkat, suhu lan ambang retensi - '8000 siklus' tanpa syarat minangka ukara marketing, dudu spek.

Takon carane akeh agen geni ing njero. Aerosol plus perfluorohexanone minangka asuransi konfigurasi sing saya akeh nulis menyang syarate.

Takon apa sing kedadeyan ing wektu komisi yen PCS situs nggunakake protokol komunikasi sing beda - CAN, Ethernet lan RS485 minangka standar ing kene, 4G remot opsional.

Istilah komersial: produksi nganggo 30-40 dina kerja kanggo wadhah standar, garansi limang taun, lan paket baterei bisa diganti ing lapangan tanpa ngeculake wadhah kasebut.

Angkat, Pengiriman lan Pabean

Ing 3048 * 2438 * 2591mm lan 9500kg (1060kWh) utawa 10500kg (1215kWh), unit obah ing flatbed karo crane ing loro ends. Forklift ora dirating kanggo bobot iki; rencana rigging lan crane pad sadurunge truk teka.

Amarga baterei wis diinstal lan diisi, wadhah kasebut dikirim minangka barang mbebayani UN3480. Kita nyiapake laporan UN38.3, MSDS lan deklarasi pengepakan DG; sampeyan kudu budget kira-kira siji minggu ekstra wektu timbal pesenan ing asal versus kargo umum.

Istilah standar yaiku FOB Ningbo utawa Shanghai kanthi CIF kasedhiya; unit travels minangka siji 40-mlaku dhuwur-kubus mbukak padha, lan pangiriman liwat darat ing negara sampeyan perlu rute reresik kanggo 3-meter-sudhut, 10,5-ton mbukak.

Garansi lan Kapasitas Service

Garansi limang taun kanggo paket, AC, sistem geni lan ngawasi minangka sistem sing dikirim.

Kapasitas dijamin kanggo nahan paling sethithik 80% energi sing dirating miturut siklus 0.5C sing ditemtokake; nelusuri degradasi nggunakake log acceptance pabrik minangka baseline.

Paket minangka modul sing bisa diganti lapangan - paket sing ringkih diganti sajrone sawetara jam tanpa ngeculake wadhah utawa ngganggu senar liyane.

Pemantauan jarak jauh liwat CAN/Eth/RS485 kanthi 4G opsional ngidini tim layanan kita maca data tingkat paket lan gawe jadwal kunjungan sadurunge hanyutan kapasitas katon menyang operator.

Layanan taunan: reresik Filter udara, mriksa meksa agen geni, verifikasi torsi terminal lan kapasitas roto; ngemas spare kapal ing 5-7 dina apa.

Kesalahan Persiapan Situs Sing Biaya Minggu

Salah: pour pad sadurunge mriksa wadhah kang lawang-swing lan air-conditioner clearance. Tengen: tandhani tapak sikil 3048 * 2438mm plus koridor layanan 1m sadurunge beton dipesen.

Salah: nganggep unit 9500kg bisa diluncurake nganggo forklift. Tengen: crane saka coran sudhut karo spreader - rencana rigging kudu ana sadurunge truk mangkat saka pelabuhan.

Salah: ninggalake kelenjar entri ngisor DC sing dikubur ing ngisor saluran kabel. Tengen: siksa lan segel kelenjar sajrone minggu penempatan, sadurunge parit diisi maneh.

Salah: mlumpat mriksa kelembapan amarga 'wis IP54'. Kanan: pita operasi 0-95% RH tanpa kondensasi; dehumidifier minangka asuransi murah ing wilayah monsoon.

Salah: nyambungake bus baterei menyang PCS njaba jendhela 680~950VDC. Tengen: verifikasi PCS proyek nampa voltase nominal varian (844.8V utawa 774.4V) sadurunge menehi energi.

Cathetan Lapangan saka Proyek Megawatt-Jam

Pangembang properti ing Tashkent, Uzbekistan mrentahake unit 1060kWh ing pungkasan taun 2024 kanggo kompleks komersial kanthi panyebaran tarif wengi / dina. Insinyur proyek kasebut nglaporake manawa wadhah kasebut ngasilake bathi sajrone sangang dina sawise crane ngangkat saka flatbed, lan nyathet jabat tangan EMS liwat RS485 njupuk pemetaan parameter siji sore - luwih suwe tinimbang instalasi fisik.

Pangembang solar ing Antananarivo, Madagaskar masangake varian 1215kWh karo farm PV sing ana. Umpan balik kasebut fokus ing kondhisi hawa: ing pulo kasebut, beban pendinginan luwih dhuwur tinimbang lembar data sing disaranake, lan dheweke njaluk meja derating ing +45 ° C sadurunge pesen unit kapindho.

Kontraktor pertambangan ing Almaty, Kazakhstan nggunakake wadhah kasebut minangka cadangan kanggo pabrik pangolahan. Pengawas listrik dheweke ngalembana instalasi siji-angkat nanging ngeluh manawa kabel kom butuh buntut pabrik sing luwih dawa - posisi entri ngisor DC tegese trench kasebut mlaku 4m luwih saka sing direncanakake.

Pitakonan sing Ditakoni Sadurunge Tuku Kontainer

P: Apa bedane antarane rong varian kasebut?

A: Energi lan tata letak senar - 48 ngemas ing 4P264S (844.8VDC) kanggo 1060kWh, 55 ngemas ing 5P242S (774.4VDC) kanggo 1215kWh, padha enclosure.

P: Apa wadhah kasebut kalebu PCS?

A: Ora - iku aset panyimpenan sisih DC. Iku nyambung menyang PCS proyek / EMS liwat CAN, Ethernet utawa RS485 (4G opsional).

P: Carane dikirim?

A: Minangka UN3480 barang mbebayani ing flatbed utawa minangka mbukak wadhah, karo laporan UN38.3 lan MSDS disiapake dening kita.

Q: Apa standar pangisi daya / discharge saiki?

A: 200A ing loro varian, ing tingkat 0.5CP, ing jendhela voltase 680 ~ 950VDC.

P: Suwene situs commissioning njupuk?

A: Loro kanggo telung dina kanggo DC wiring, comms jabat tangan lan saksi tes acceptance, assuming pad siap.

P: Apa efisiensi nyata?

A: Maksimum 88% ing 0.5C diukur liwat siji pangisian daya lan siji discharge, auxiliary klebu.

P: Suwene baterei bakal tahan?

A: Swara 8000 siklus ing 0,5C lan 25 °C karo paling 80% penylametan energi; kahanan lingkungan panas shorten sing.

P: Apa wektu timbal?

A: 30-40 dina kerja kanggo wadhah standar; pesenan DG ing asal nambah kira-kira minggu kanggo jadwal sailing.
