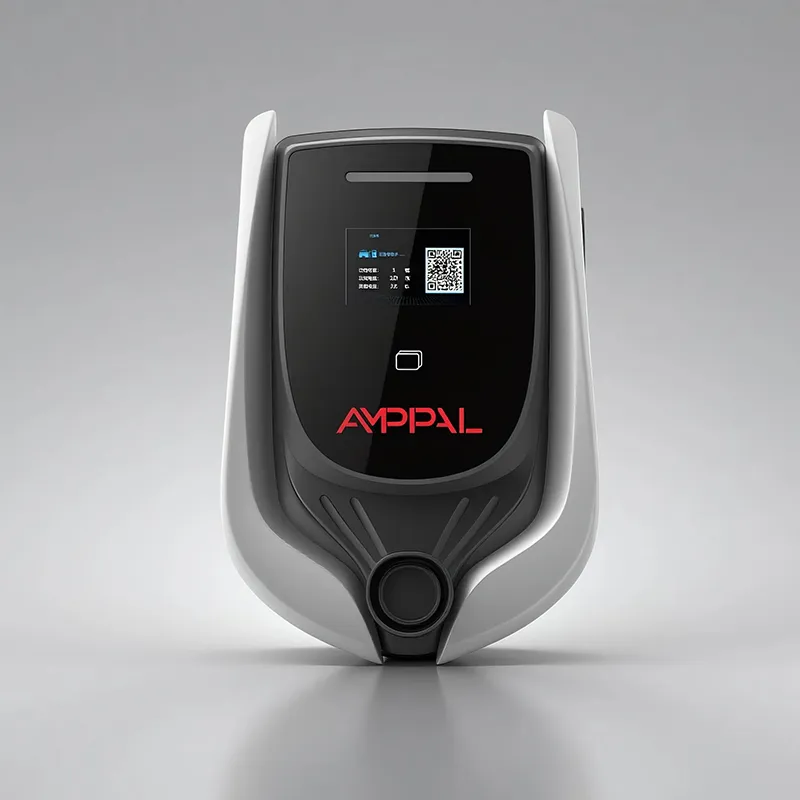

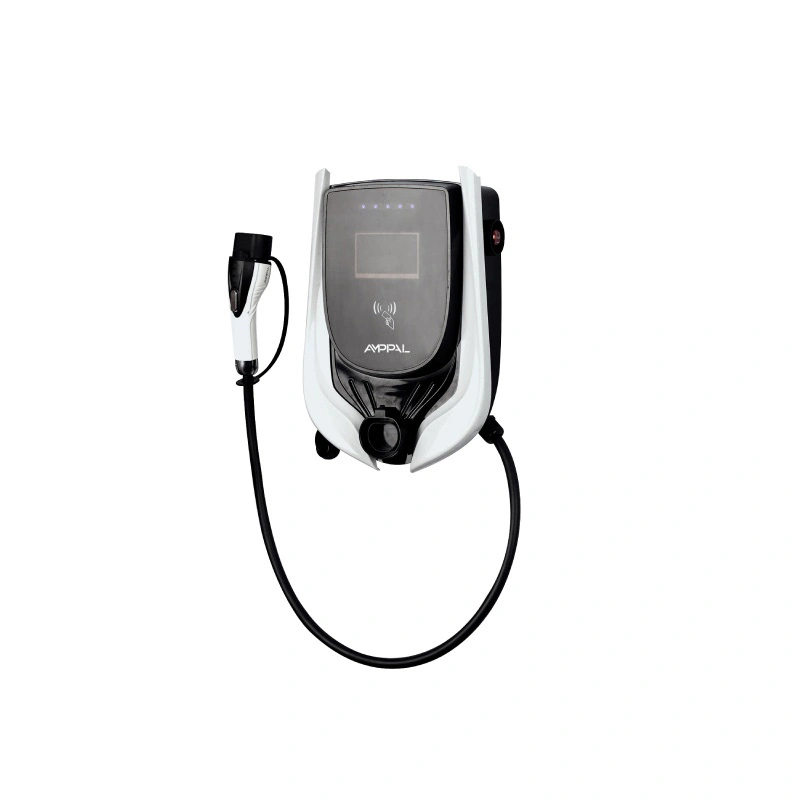

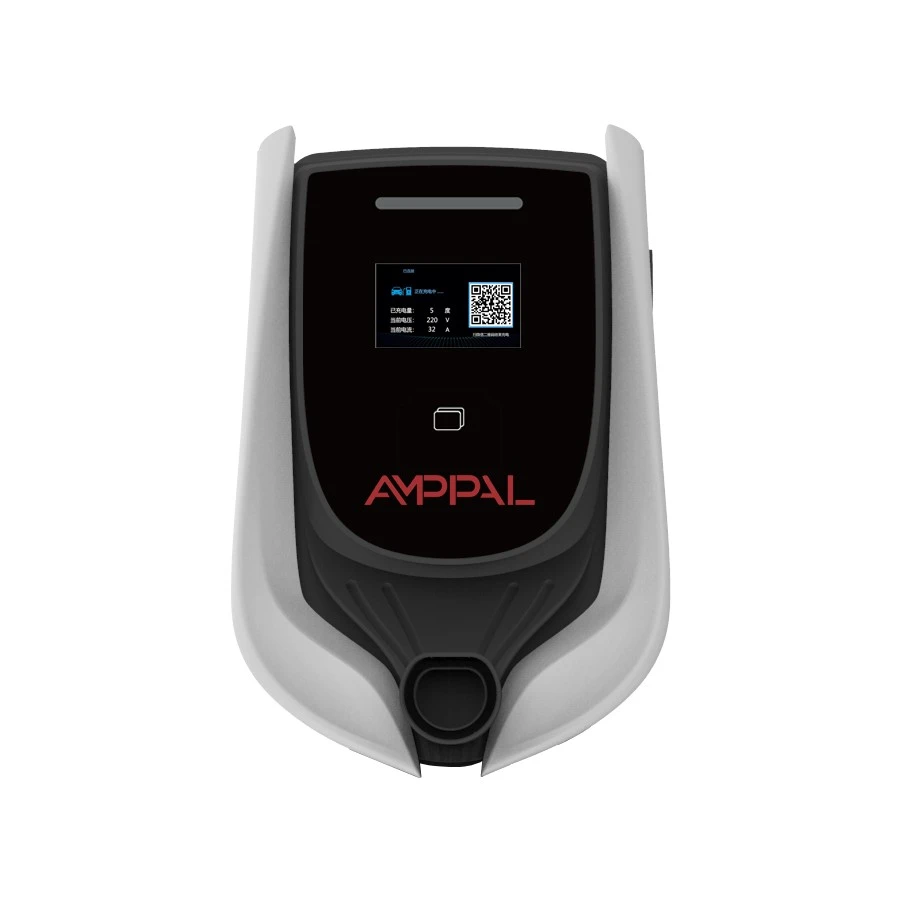

11kW OCPP Commercial AC EV Stasiun Ngisi daya kanggo Hotel lan Apartemen

Bedane Daya Tiga Fase Ing Situs Ngisi Daya

A situs karo daya mlebu winates isih bisa ngawula akeh EVs - yen stasiun setuju sing ndudohke apa. AMPPAL 11kW OCPP Commercial AC EV Pengisian Station kanggo Hotel lan Apartemen (Model AF-AC-11-L / B-A-M-4-SD-P) dibangun kanggo persis rembugan sing, lan input telung phase punika madegé.

Pangisi daya fase siji 11kW bakal nuntut kira-kira 46A saka siji fase, sing paling disengiti dening panel komersial. Stasiun iki njupuk bab 16A saben phase liwat telung fase kanggo ngirim 11kW padha, tetep imbangan phase situs malah lan panel seneng. Iku prabédan antarane pangisi daya sing cocog karo bangunan lan sing meksa upgrade layanan.

Nambah tumpukan jaringan - RFID, LCD, Strip LED, OCPP 1.6j liwat papat pilihan panyambungan - lan sampeyan duwe stasiun sing ora mung ngisi cepet nanging laporan, tagihan, lan ngasilaken kanggo load manager situs.

Enem Kaluwihan kanggo Situs sing Nggawe Multiple Stations

Input telung fase ing ~ 16A saben fase tetep kurang muatan saben fase, saengga luwih akeh kios sing cocog karo layanan sing ana.

Manajemen beban terkoordinasi nutupi total imbang situs, nglindhungi pemutus utama nalika saben kios dikuwasani.

Strip LED nuduhake negara saben stasiun saka tengen akèh, kang ngethok mriksa mlaku kanggo Staff situs.

RFID lan OCPP 1.6j tetep tagihan saben pangguna akurat sanajan sepuluh sesi mbukak bebarengan.

Rating swara ≤40dB ngidini stasiun lungguh ing cedhak jendela kantor lan tembok apartemen tanpa keluhan.

LCD 4.3-inch nuduhake rincian sesi ing situs, nalika backend nuduhake data sing padha mbatalake.

Spesifikasi Teknis

Lingkungan sing Mupangate Paling Saka Stasiun 11kW

Kampus kantor ing ngendi karyawan mbutuhake top-up sing migunani sajrone 8 jam dina, ora mung tetesan.

Menara apartemen kanthi pasokan omah telung fase lan kios parkir penduduk 5-20.

Plaza eceran lan pangembangan campuran ing ngendi turnover penting lan tamu mbayar saben sesi.

Armada cilik sing ngisi van antarane shift, kanthi laporan konsumsi saben kendaraan.

Bangunan karo watesan sambungan nyenyet ngendi engineer electrical budget saben amp.

Carane Dynamic Load Balancing Enggo bareng Power kasedhiya

Saben situs duwe langit-langit: pemutus utama, trafo, kontrak sarana. Load balancing ngowahi langit-langit kasebut dadi anggaran. Stasiun-stasiun ing grup nglaporake gambar langsung menyang platform manajemen utawa pengontrol lokal liwat RS485, lan saben unit nampa watesan saiki nyata-wektu sing tetep jumlah ing langit-langit.

Nalika mobil anyar disambungake, grup kasebut alokasi maneh: sesi sing paling suwe bisa dicelupake sedhela, sing anyar entuk bagean, lan ora ana sing nglewati pemutus utama. Nalika mobil rampung, kapasitas sing dibebasake bali menyang sesi sing isih ana. Pembalap ndeleng strip LED ngganti werna; engineer situs ndeleng nomer ing backend.

OCPP 1.6j nindakake transaksi lan sisih konfigurasi - wiwitan / mandeg, kWh, tariffs, ID kertu - nalika koordinasi mbukak nitih link lokal. Pemisahan kasebut disengaja: tagihan butuh awan, kontrol saiki butuh milidetik, lan milidetik ora kudu ngenteni perjalanan 4G.

Sertifikasi lan Verifikasi Keamanan

UL 2202 nyakup konstruksi sistem pangisian daya lan safety listrik; UL 2231-2 nyakup sirkuit perlindungan personel.

Imbangan telung fase lan prilaku mundhut fase diverifikasi ing tes pabrik, kalebu skenario coklat-metu.

IP54 dikonfirmasi kanthi tes semprotan lan bledug sing dikalibrasi ing conto produksi.

Rating akustik ≤40dB diukur ing siji meter ing stand test, lan rekaman diajukake karo kumpulan.

Saben unit ngliwati tes hipot lan insulasi kanthi asil nomer seri sing disimpen ing file.

Kita nyoba maneh prilaku OCPP 1.6j ing backend referensi ing saben release; Logika load-balancing utamane dipriksa karo skenario multi-unit.

Wolung Langkah Produksi Konco Stasiun 11kW

Majelis ditindakake ing kampus Zhejiang sing ngirim luwih saka siji yuta unit pangisi daya ing taun 2024, ing ngendi robot FANUC lan peralatan laser TRUMPF nuduhake lantai karo garis AC lan DC.

1. baja Enclosure punika laser-Cut lan penet-rem, banjur wêdakakêna-dilapisi.

2. Relay mlebu, kontaktor, lan papan dicenthang marang dhaptar supplier sing disetujoni.

3. Power lan komunikasi Boards sing SMT-dibangun lan reflow-soldered.

4. Kabel telung fase dipasang lan dicenthang torsi karo driver sing dikalibrasi.

5. Firmware flashed lan unit ndhaftar karo backend OCPP test.

6. Salaman ngimbangi beban RS485 ditindakake ing antarane unit sing dipasangake.

7. Hipot, insulasi, lan powered burn-in run ing saben stasiun.

8. Nameplate, UL tandha, lan karton packing nutup baris.

Pandhuan ukuran kanggo Situs Multi-Stasiun

Bisa mundur saka layanan. Yen bangunan kasebut nduweni pasokan telung fase lan insinyur bisa menehi saben kios sirkuit 16A saben fase, stasiun 11kW saben kios minangka kapadhetan sing tepat kanggo kantor, apartemen, lan lot campuran. Yen situs mung fase siji, stasiun OCPP 7kW minangka pilihan sing jujur ​​- unit iki butuh telung fase supaya regane regane.

Saiki bagian kethul. Iki minangka produk sing salah kanggo dalan rong mobil (unit 3.5kW utawa 7kW luwih murah lan nindakake tugas kasebut), kanggo turnover sub-30 menit situs planning (yaiku wilayah DC), lan kanggo lokasi sing insinyur listrik durung dikonfirmasi pasokan telung fase ing kertas. Pesenan sadurunge audit panel yaiku carane biaya upgrade katon.

Yen ragu-ragu, tuku grup sing dikelola beban: stasiun kulawarga iki bisa dicampur karo sedulur sing luwih murah ing siji situs, dikoordinasi ing langit-langit siji. Fleksibilitas kasebut biasane luwih murah tinimbang ngira campuran daya sing tepat ing dina pisanan.

Napa Operator Situs Pilih AMPPAL

Pengiriman standar yaiku 15-20 dina kerja; rollouts situs phased bisa dipesen menyang slot produksi ngrancang.

Opsi OEM nutupi merek enclosure, layar boot LCD, lan karya seni kertu RFID.

Integrasi OCPP 1.6j didokumentasikan, lan insinyur kita mbantu platform sampeyan nyambungake nalika panyebaran pisanan.

Sertifikat UL 2202 lan UL 2231-2 diwenehake karo kiriman kanggo konsultan lan inspektur sampeyan.

Kita ngoperasikake 200+ stasiun pangisian daya dhewe, lan para insinyur ndhukung 500 unit pendingin cair proyek hidrogen ijo NEOM - skala sing ditampilake ing pabrik.

Kemasan lan Pengangkutan kanggo Stasiun Heavy

Saben stasiun dikirim ing karton sing dibungkus busa cedhak 60 × 44 × 32 cm kanthi bobot reged watara 14 kg, kalebu braket tembok, kertu RFID wiwitan, lan manual. Corner-drop dites, kanthi model nameplate lan tandha UL dicithak ing pasuryan karton.

Palletised barang laut njupuk bab 20-24 stasiun saben pallet lan kira-kira 250 saben 40HQ wadhah; nyampur varian OCPP 3,5kW, 7kW, lan 11kW ing siji kiriman minangka standar kanggo distributor.

Kita ngutip EXW, FOB Ningbo, utawa CIF kanthi invoice komersial, daftar pengepakan, sertifikat asal, lan salinan sertifikat UL kanggo makelar pabean.

Sawise Penjualan: Garansi, Firmware, lan Maintenance

Garansi rong taun marang cacat manufaktur ing stasiun lan modul internal.

Nganyari firmware push mbatalake liwat backend; paramèter load-balancing bisa disetel tanpa ngunjungi situs.

Perlu maca, panel utawa modul? Pengiriman yaiku 3-5 dina kerja saka konfirmasi.

Diagnosa remot maca status OCPP lan log karo insinyur nalika nelpon.

Kasedhiyan bagean wis rampung limang taun kepungkur produksi kanggo kulawarga iki.

Salah vs Tengen: Nglakokake Situs Multi-Stasiun

Salah: ngidini tukang listrik lokal nganggep saben stasiun bisa narik 11kW kanthi lengkap tanpa mriksa layanan kasebut. Tengen: konfirmasi kapasitas telung fase lan nyetel langit-langit beban sadurunge menehi energi grup.

Salah: configuring load balancing sapisan lan dilalekake sawise bangunan nambah tenant. Tengen: mriksa langit-langit kapan wae situs kasebut ganti.

Salah: maca strip LED saka 50 m adoh lan guessing. Tengen: setuju karo legenda warna karo staf situs - ijo tegese gratis, biru tegese ngisi daya, abang tegese salah.

Salah: masang stasiun langsung ing mburi tembok kamar turu amarga rating 40dB. Tengen: tembok utawa koridor sing dienggo bareng; 40dB meneng, nanging meneng dudu meneng.

Salah: gumantung ing méga kanggo kontrol saiki. Tengen: njaga koordinasi beban ing RS485 lokal utawa link pengontrol supaya bisa slamet saka gangguan jaringan.

Pengalaman Operator Saka Situs Multi-Point

Manajer fasilitas ing kampus kantor cedhak Munich mbukak wolung stasiun kanggo 300 karyawan. Beban langit-langit punika 45kW, lan sak esuk plug-in rush sistem trims mau dawa pas newcomers; mung complaint iku integrasi backend dhisikan njupuk dina kebak telpon sadurunge logika tarif tindak tanduk kaya samesthine.

Papan menara apartemen 40 lantai ing Istanbul dipasang enem stasiun ing garasi lemah, ing ngendi pasokan telung fase wis ana. Warga kaya laporan saben pemilik; cathetan Papan LCD stasiun nuduhake menu Inggris, kang sawetara warga lawas takon bab, lan tim property dicithak kertu siji-kaca ing Turki.

Plaza ritel ing Melbourne nambahake papat stasiun ing baris mlebu. Operator ngisi saben sesi liwat backend lan ujar manawa Strip LED minangka alat layanan pelanggan sing paling murah ing situs kasebut - para driver nemokake teluk gratis saka mobil. Siji-sijine pengin: kabel standar sing luwih dawa, sanajan dheweke ngakoni umume pembalap parkir ing jarak tekan.

Load Balancing Pitakonan Saka Operator Situs

P: Apa tegese input telung fase kanggo situsku?

A: Udakara 16A saben fase ing telung fase ngirim ~ 11kW, saengga ora ana fase siji sing nggawa beban 46A sing abot.

P: Apa kabeh stasiun ing situs kudu 11kW?

A: Ora. Kulawarga iki nyampur unit 3.5kW, 7kW, lan 11kW ing siji langit-langit beban terkoordinasi.

P: Apa sing kedadeyan nalika mobil anyar dipasang ing tengah sesi?

A: Klompok re-allocates ing langit-langit; sesi mlaku bisa dip sedhela, lan kapasitas bali minangka mobil rampung.

Q: Apa 16A saben phase hard ing kabel?

A: Iku luwih alus tinimbang sirkuit 11kW fase siji lan njaga keseimbangan fase - iki minangka tujuan desain.

P: Kepiye carane strip LED mbantu ing situs sing sibuk?

A: Iku nuduhake negara saben stasiun ing Mirit saka tengen akèh, kang nyimpen Staff mlaku mriksa.

P: Apa 40dB pancen sepi?

A: Luwih sepi tinimbang kompresor kulkas ing siji meter, mula unit kasebut cocog karo kantor lan tembok omah.

P: Apa mobil siji-fase bisa nggunakake stasiun iki?

A: Ya, bakal ngisi tarif sing luwih murah kanthi nggunakake fase sing bisa digayuh; stasiun lan mobil rembugan saiki aman.

P: Kepiye yen situs kasebut ilang internet?

A: Kertu RFID sing dikenal isih bisa digunakake saka dhaptar lokal, transaksi disimpen, lan kabeh diunggah nalika link bali.
