14kW AC EV Charger kanggo Hotel lan Gedung Kantor

Owah-owahan Menara 150mm ing Situs Sampeyan

Njupuk alas pangisi daya AC sing wis katon ing dalan Eropa lan biasane jerone udakara 240mm. Iki 150 mm. Sing 90mm muni ora pati penting nganti sampeyan ngadeg ing antarane rong teluk parkir lan nyoba supaya lorong cetha.

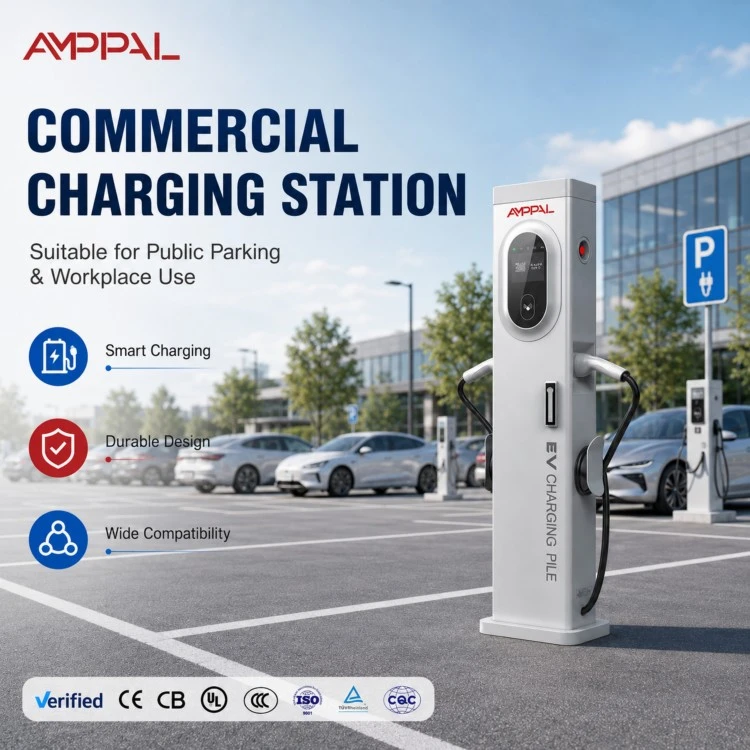

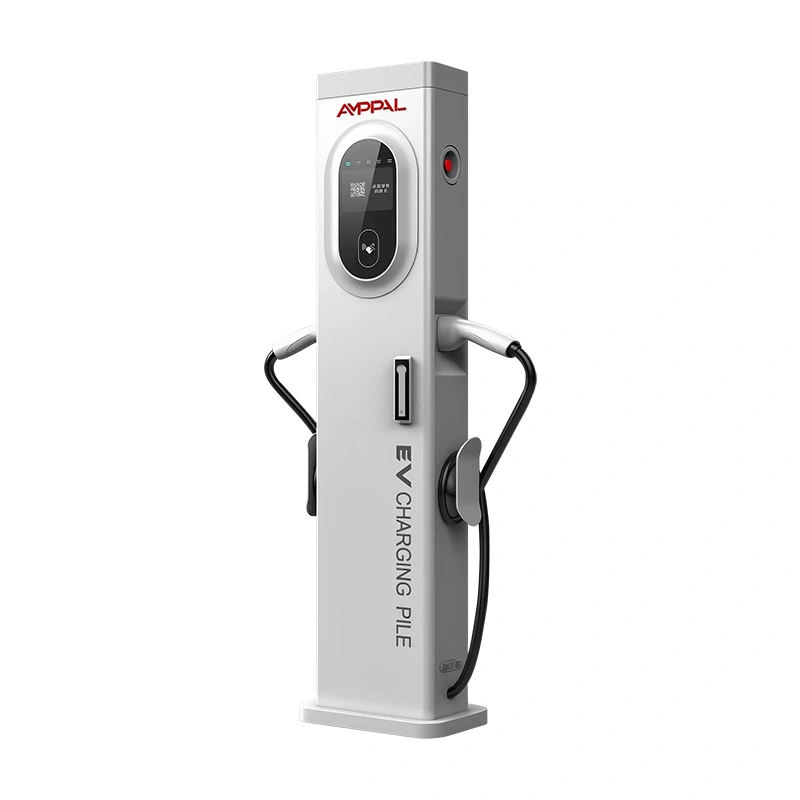

Pangisi daya AC EV 14kW kanggo Hotel lan Gedung Kantor (AF-AC-014-Y-A-0-4-JA-P) yaiku kolom 300 x 150 x 1400mm mawa rong bedhil Tipe 2, dirating 16A + 16A ing feed telung fase 380VAC, kanthi layar tutul werna munggah 5 inci. Amplop kasebut ana kanggo ngrampungake siji masalah: menyang endi pangisi daya nalika ora ana tembok lan pulau sing amba?

Operator digunakake ing Strip antarane loro sirah-in Teluk, bebarengan pinggir trotoar ngendi kabinèt luwih akeh bakal gagal persetujuan, lan nang garages ngendi kolom mangan saben meter cadangan. Ngisi daya dhewe standar AC; tapak punika fitur.

Five Payoffs Setengah Column minangka nglukis

ambane 150mm mbusak rute kursi rodha lan swings lawang sing pedestal 240mm bakal mblokir; iki ukuran sing mutusaké apa survey situs liwat.

Rong soket Tipe 2 (16A + 16A) ngidini rong mobil ngisi daya saka siji titik feed, kira-kira tikel kaping pindho liwat kutub bedhil siji.

Menara kasebut dhuwuré 1400mm kanthi tampilan 5 inci ing tingkat mripat ing papan sing sibuk.

Proteksi IP54 lan rentang kerja -20 ° C nganti + 50 ° C nutupi cuaca dalan tanpa papan perlindungan utawa kanopi.

OCPP 1.6J karo Ethernet, 4G, lan WiFi gabung karo kantor mburi sing wis ana tanpa piranti lunak anyar.

Saben unit disertifikasi CE lan nggawa garansi pabrik 2 taun, kanthi wektu timbal 15-20 dina kerja saka pabrik Zhejiang.

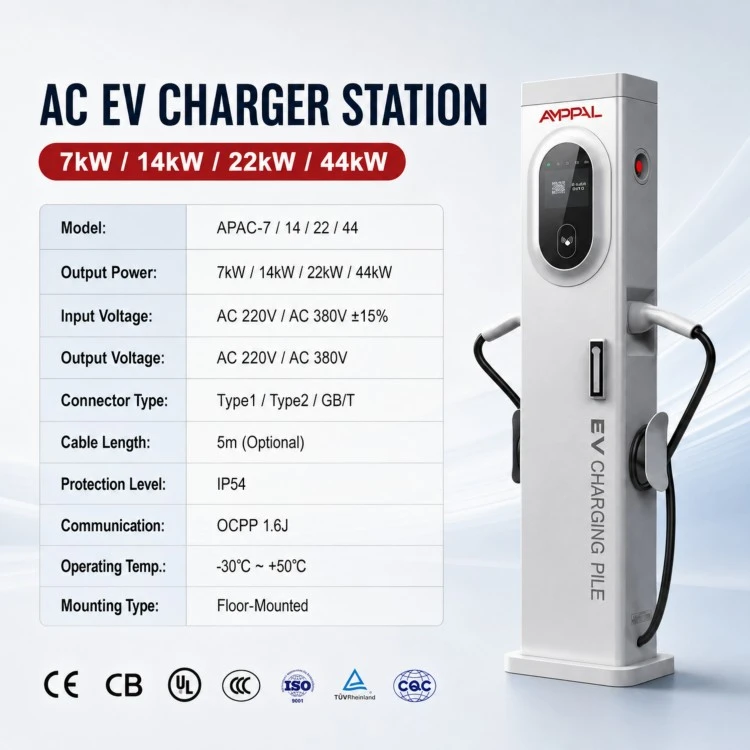

Spesifikasi Teknis

Situs ngendi saben centimeter ditagih

On-street bays ing kutha-kutha Eropah lawas ngendi trotoar banget sempit kanggo kabinèt 240mm; menara 150mm ngrangkul garis curb.

Baris parkir ing sirah: siji menara ing jalur sing dienggo bareng nglayani rong baris sing ngelawan.

Parkir mobil multi-tingkat kanthi puteran ramp sing nyenyet; profil tansah garis ngarsane mbukak kanggo pembalap lan kamera.

Forecourts hotel lan kantor ing ngendi arsitek lanskap nolak pedestal gedhe ing sisih lawang.

Camping acara sauntara: siji M12 anchor base, loro bedhil, lan feed 380V bisa ditugasi ing dina.

Dealership forecourts sing top munggah EVs demo sewengi tanpa nyerah parking showroom.

Carane Menara Nglayani Rong Kendaraan saka Siji Kolom

A 380VAC +/- 15% feed telung phase lumebu liwat piring basa lan bantala ing bagean DIN-rail nang kolom, ngendi stasiun disebaraké menyang loro sockets. Saben bedhil dirating 16A saben phase; perangkat kukuh tutup total output ing 14kW nameplate lan nuduhake headroom sing antarane loro mobil.

Plug ing mobil pisanan lan ndudohke kabeh budget. Miwiti sesi kapindho lan menara rebalancing saiki antarane loro sockets tanpa interrupting pisanan; layar nuduhake kW lan kWh saben sesi ing wektu nyata.

Layar tutul nganggo aliran plug-and-charge, dene OCPP 1.6J nggawa saben rekaman transaksi menyang server liwat Ethernet, 4G, utawa WiFi. Yen jaringan mudhun, sesi kasebut diterusake lan ngrekam upload mengko.

Sertifikasi lan Tes Konco

Kepatuhan CE miturut arahan Tegangan Rendah lan EMC, diverifikasi sadurunge saben kapal produksi.

100% unit lulus tes dielektrik hi-pot lan mriksa kesinambungan lemah ing baris pungkasan.

Siklus termal saka -30 ° C nganti +70 ° C saben IEC 60068 ing unit sampel, ditambah tes semprotan uyah 96 jam kanggo instalasi pesisir.

Burn-in full-load terus-terusan 48 jam kanthi ngawasi saiki, suhu, lan stabilitas komunikasi.

Komponen kasebut tundhuk karo RoHS lan REACH, lan pabrik kasebut nganggo sistem manajemen mutu ISO 9001:2015.

Inspeksi mlebu kalebu saben kumpulan konektor; soket Tipe 2 ngeculke punika Gagal lapangan paling umum kita waca ing menara AC.

Saka Baja Datar nganti Kolom 1,4 Meter: Wolung Langkah

Pemotongan laser: lembaran dipotong ing laser CNC menyang profil menara sing tepat, toleransi dianakake nganti 0.1mm.

Mlengkung lan mbentuk: rem penet CNC melu cangkang kolom lan welds titik ngunci jahitan.

Pengelasan robot ing lengen FANUC gabung karo braket dasar lan kelenjar mlebu kabel, proses sing padha digunakake ing garis DC kita.

Perawatan lumahing: reresik telung tahap lan garis finish nglindhungi cangkang sadurunge perakitan.

Pre-assembly: rel DIN, kontaktor, piranti saiki residual, lan modul pangukuran dipasang lan torsi kanggo spek.

Elektronik: tampilan, papan komunikasi, lan papan daya dipasang lan disambungake.

Muatan firmware lan mriksa kesesuaian OCPP: saben unit didaftar lan dipasangake karo server uji sadurunge tinju.

QC lan pengepakan pungkasan: tes hi-pot, inspeksi visual, lan kemasan karton nutup garis; pesenan standar ninggalake ing 15-20 apa dina.

Apa 14kW Cocog kanggo Tapak Sampeyan?

Menara 14kW entuk tetep ing endi kendala fisik. Yen situs sampeyan minangka papan sing mbukak kanthi pulo konkrit sing siap kanggo pedestal standar, tuku kabinet 240mm sing luwih murah; profil slim mundut sampeyan apa-apa.

Iku uga alat sing salah nalika mobil tetep wolung jam utawa luwih. Parkir armada sewengi luwih apik dilayani dening kothak tembok 3.5-7kW ing bagian sekedhik saka rega, amarga 14kW mung mbayar maneh nalika kendaraan mlebu lan metu ing wayah awan.

Pilih yen sampeyan bisa ngetung centimeter: garis tengah sing sempit, baris pinggir pinggir dalan kanthi aturan mundur sing ketat, utawa garasi ing ngendi lemari sing luwih akeh bakal biaya parkir. Yen rong mobil kanthi kira-kira 7kW saben cocog karo wektu sampeyan manggon, iki minangka cara sing paling efisien kanggo ngirim.

AMPPAL vs Pedestal Standar 240mm

Jejak: 150mm versus ambane 240mm tegese menara ngliwati survey situs sing nolak alas.

Siji feed, loro mobil: siji sirkuit telung phase serves loro bedhil, tinimbang loro instalasi kapisah.

Bukti tes: CE, 100% hi-pot, semprotan uyah 96 jam, lan burn-in 48 jam didokumentasikake saben batch, ora mung diklaim ing brosur.

Tuku istilah: model standar saka MOQ 1 unit, wektu timbal 15-20 dina kerja, garansi 2 taun, suku cadang liwat DHL / FedEx.

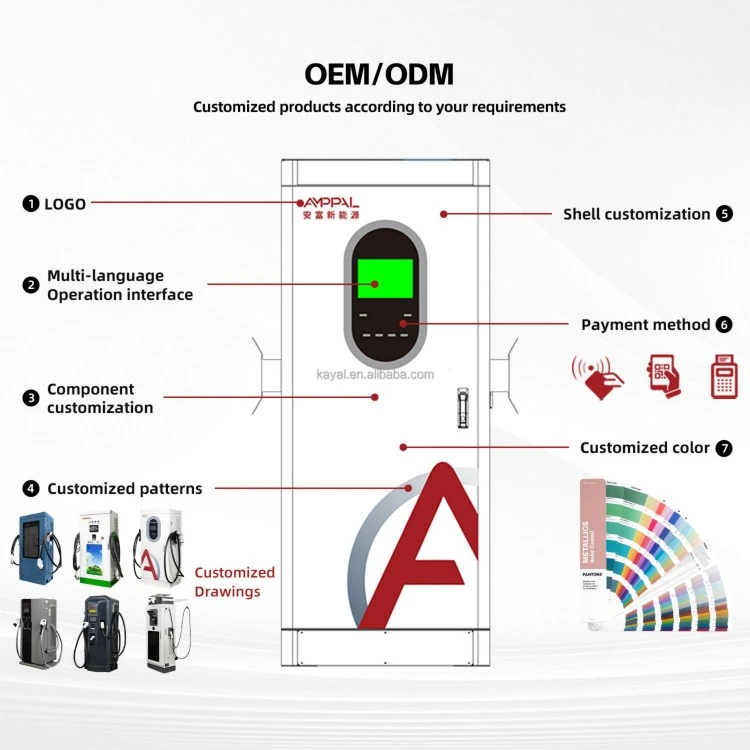

Kustomisasi: logo, layar wiwitan, lan merek kabel bisa diganti; kita wis ngirim program ekspor menyang 40+ negara kalebu UAE, Arab Saudi, Kazakhstan, Jerman, lan Meksiko.

Pengepakan lan Pengiriman: Njupuk Kolom menyang Situs

Saben kapal menara dirakit kanthi lengkap ing siji karton ekspor kira-kira 350 x 220 x 1460mm kanthi blok pojok busa; bobot reged kira-kira 45kg kalebu anchor kit lan kelenjar kabel.

Karton dadi papat saben pallet, nyilikake-kebungkus karo protèktif pinggiran; wadhah 40-mlaku ngemu kira-kira 60 menara palletized, utawa munggah 80 lantai-dimuat.

Istilah standar yaiku FOB Ningbo utawa Shanghai, utawa pabrik EXW. Saben kiriman kalebu invoice komersial, dhaptar pengepakan, tagihan muatan, sertifikat asal, lan deklarasi kesesuaian CE; angkutan laut kanggo Rotterdam utawa Jebel Ali biasane nganggo 30-40 dina.

Dhukungan sing ngormati Timeline Instalasi

Garansi 2 taun babagan cacat manufaktur, diitung saka kiriman tinimbang komisi, sing diomongake para installer kanggo nyederhanakake klaim.

Tanggepan 24 jam babagan tiket teknis, kanthi diagnostik video supaya tukang listrik sampeyan bisa ngatasi perbaikan ing dina sing padha.

Spare parts dening DHL / FedEx saka gudang tengah kita; item cepet-obah kayata layar tutul lan kelenjar kabel ninggalake ing 2 dina apa.

RMA pisanan saka kertas: ngirim foto lan seri unit, lan kita mutusake antarane panggantos utawa ndandani sadurunge ngirim apa maneh.

Kanggo rollouts multi-situs disaranake siji kit pangopènan saben 20 menara dianakaké ing Simpenan, supaya swap lapangan tau ngenteni ing adat.

Penanganan ing Situs: Salah vs Tengen

Salah: masang menara supaya puteran kabel menyang lorong lalu lintas. Tengen: arahake kolom supaya loro kabel metu saka jalur nyopir.

Salah: dipakani menara saka sirkuit undersized amarga mung AC. Tengen: ukuran feed kanggo loro bedhil bebarengan; pemutus telung fase 32A kanthi konduktor 6mm2 minangka titik wiwitan sing aman, banjur verifikasi marang kode lokal.

Salah: nganggo kabel Ethernet ing saluran sing padha karo kabel daya. Tengen: saluran kapisah, paling sethithik 30cm, kanggo nglindhungi link jaringan saka gangguan.

Salah: nutupi layar demek nganggo stiker utawa signage. Tengen: supaya tampilan pasuryan cetha; layar 5-inch mung antarmuka lokal operator.

Salah: nganggep garansi kalebu vandalisme. Tengen: laporan karusakan karo foto lan nomer serial langsung; garansi 2 taun nyakup cacat manufaktur, supaya luwih cepet sampeyan nyathet, luwih cepet kita tumindak.

Apa Laporan Manajer Situs Sawise Mangsa

Operator parkir ing Dubai nglakokake 12 menara kasebut ing sadawane baris pinggir pinggir kotamadya sing dikuwasani sempit banget kanggo pedestal standar. Sawise wolung sasi ing 45 ° C mangsa panas, siji layar tutul ngembangaken flicker, kang diganti ing babar pisan ing minggu. Ringkesanipun: kolom punika lancip, nanging ora mbengkongaken, wobbled, utawa overheated.

Klompok hotel Jerman standar ing menara kanggo parkir plataran sawise arsitek nolak kabinet luwih akeh. Keluhan siji: antena 4G mudhun menyang bar siji ing plataran, mula saiki padha pesen versi WiFi/Ethernet lan kabel menyang switch bangunan.

Kontraktor Saudi tuku kumpulan pertama 20 kanggo pangembangan campuran. Anchor nginstal njupuk listrik kang rong jam saben menara ing dina siji lan ing jam sawise ndeleng cithakan pengeboran; wis wiwit dhawuh telung batch liyane.

Pitakonan sing Sering Ditakoni

P: Apa rong mobil bisa ngisi daya bebarengan ing menara 14kW?

A: Ya, loro soket urip lan stasiun nuduhake anggaran 14kW ing antarane; mobil siji nemu budget lengkap nalika piyambak.

P: Apa reresik sing dibutuhake menara saka trotoar utawa tembok?

A: Tansah babagan 600mm ruang kerja ing ngarep soket; kira-kira 200mm miring cukup kanggo daur ulang kabel.

P: Menara sing ramping butuh pondasi beton?

A: Dasar jangkar M12 ing pad beton 300 x 300mm minangka standar; ing aspal kita nyedhiyakake krenjang gunung permukaan.

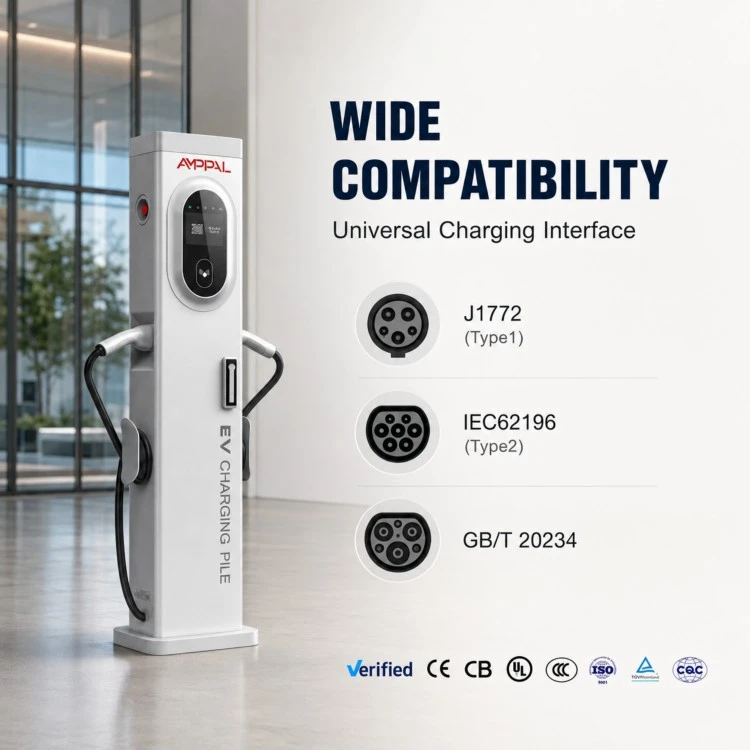

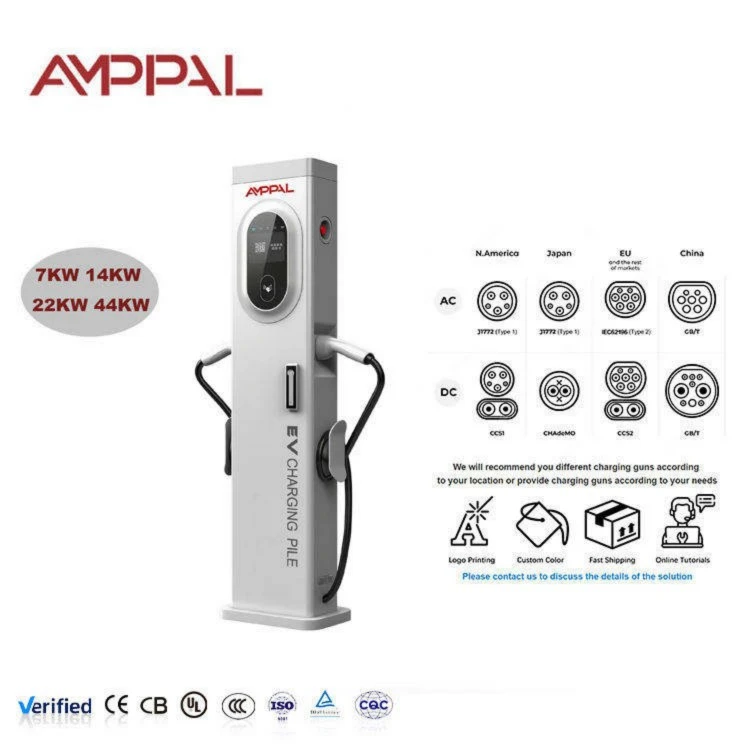

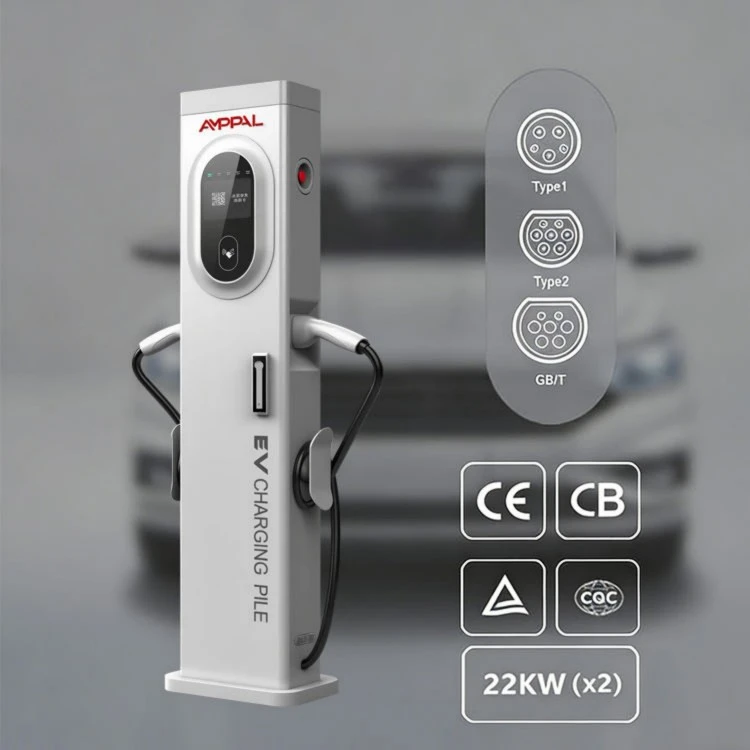

P: Konektor apa sing dikirim stasiun?

A: Loro Soket Tipe 2 kanthi kabel 4.5m minangka standar; model AC iki ora kurban CCS.

P: Apa menara bisa mlaku nganggo daya fase tunggal?

A: Ora, iku mbutuhake 380VAC telung phase; kanggo situs siji-phase katon ing 3.5-7kW stasiun AC dipasang ing tembok.

P: Kepiye cara tagihan tanpa terminal pambayaran?

A: OCPP 1.6J tangan tariffs lan remot wiwitan / mandeg menyang kantor mburi utawa platform roaming, nalika layar nuduhake data sesi lokal.

P: Apa wektu timbal kanggo pesenan kontainer?

A: 15-20 dina apa kanggo model standar sawise konfirmasi pesenan lan simpenan.

P: Apa layar bisa diwaca ing srengenge langsung?

A: Iku LCD werna 5-inch karo setelan padhange ruangan; ing srengenge awan atos hood iyub-iyub kita kurban minangka pilihan mbantu.
