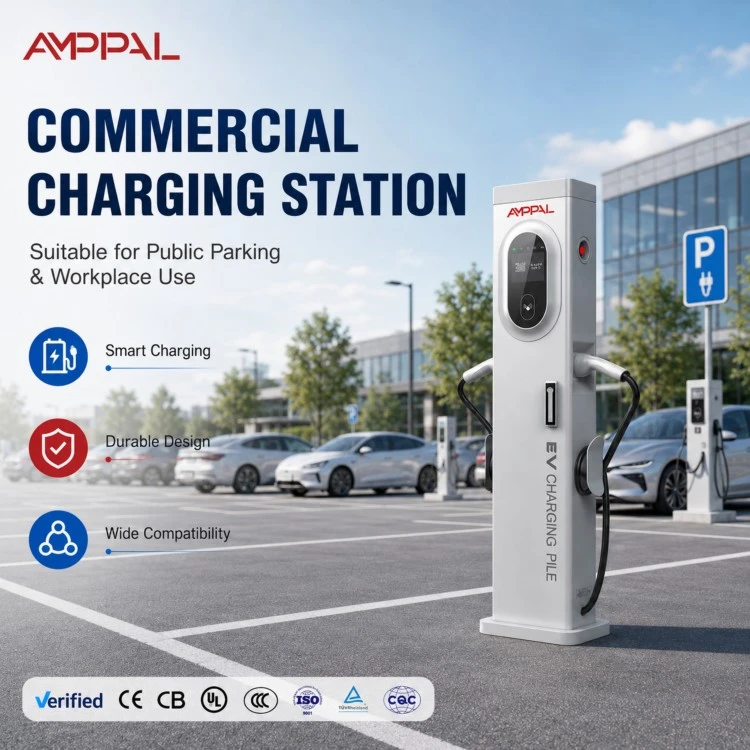

44kW Slim Tower Dual-Port AC EV Charger kanggo Facilities Parking Commercial

Pitakonan 44kW Iku Pitakonan Panel

Umume pangisi daya AC dual-gun gagal ing kertas sadurunge gagal ing lapangan. Gagal ora pangisi daya; iku pitakonan pisanan tukang listrik: apa panel kudu menehi?

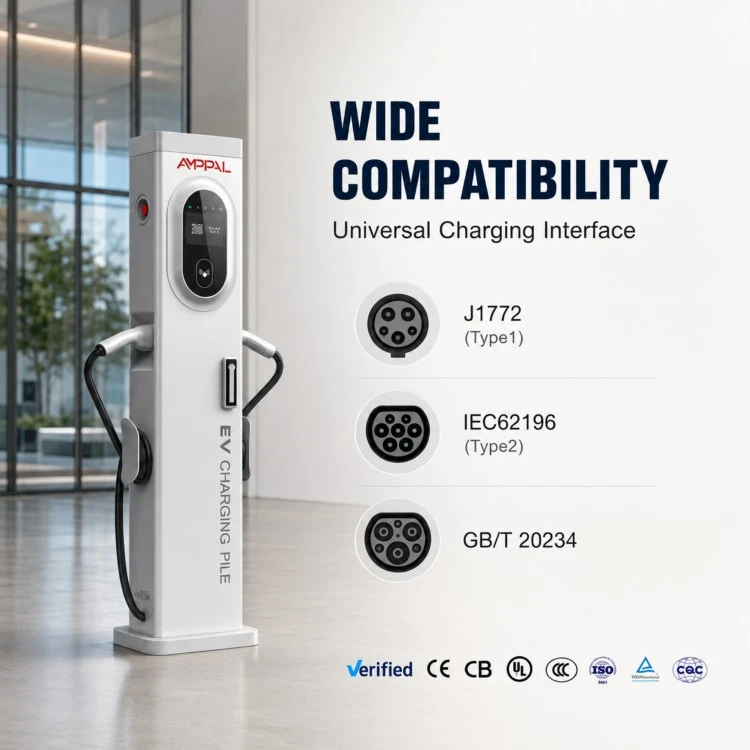

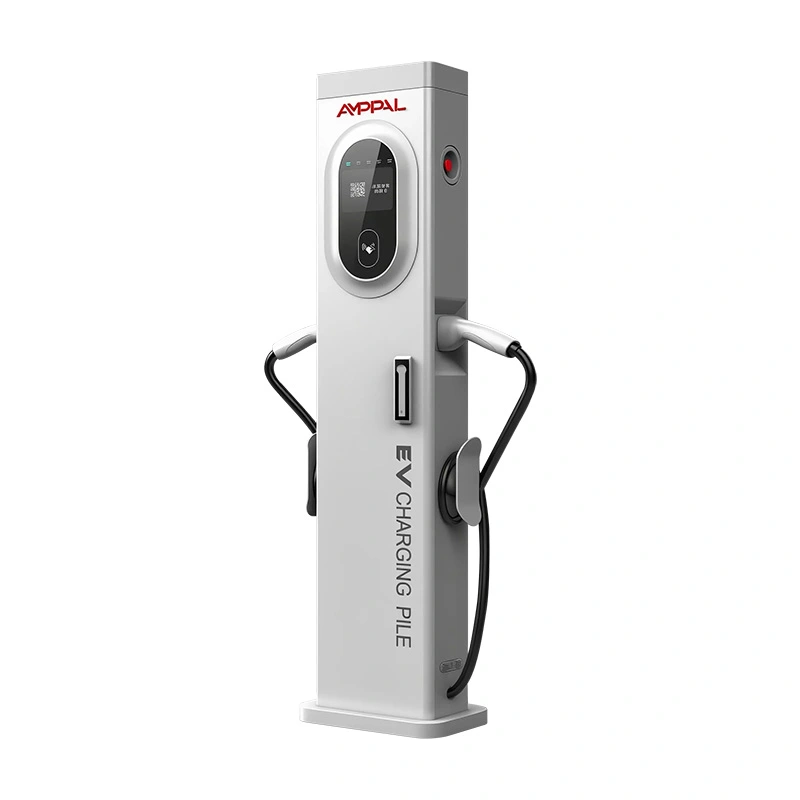

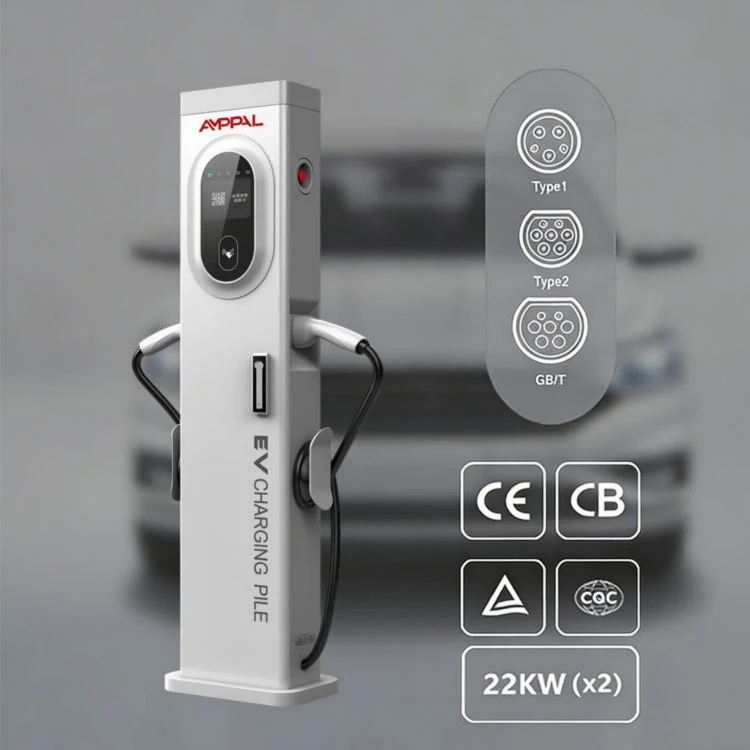

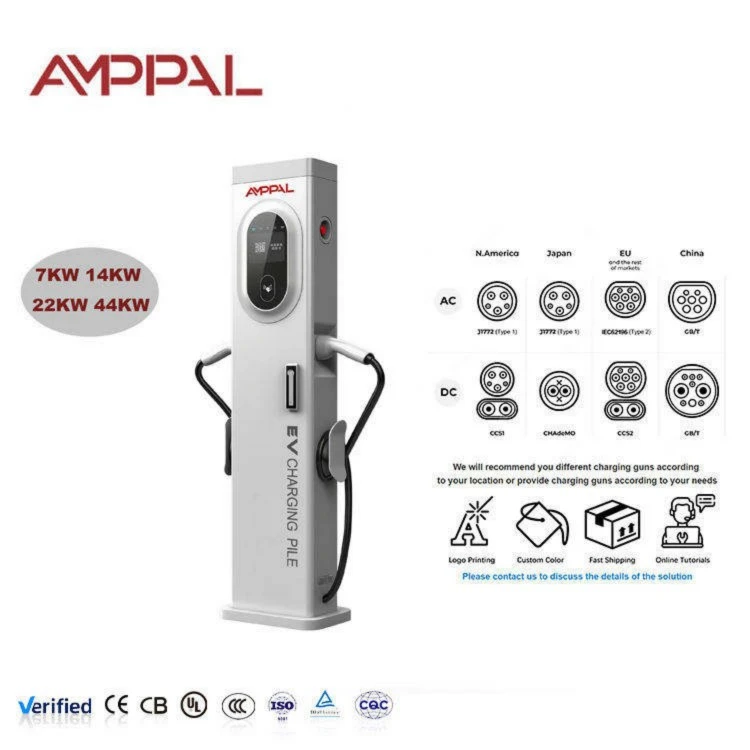

AMPPAL 44kW SlimTower (AF-AC-044-Y-A-0-4-JA-P) nggawa rong jinis bedhil 2 ing 32A + 32A ing feed telung fase 380VAC, saka kolom 300 x 150 x 1400mm kanthi layar tutul 5-inch. Saben soket bisa narik kira-kira 21kW; pasangan bebarengan nyedhaki nameplate 44kW.

Kaca iki ditulis kanggo wong sing mlebu gambar listrik. Yen sampeyan, maca math feeder ing ngisor iki sadurunge sampeyan tresna karo sheet spek.

Kabar apik yaiku matematika iku prasaja lan umum: volt, amps, lan akar kuadrat. Kabar ala ora ana sing nindakake ing dina pangisi daya. Apa saiki, ing kertas, sadurunge wadhah dipesen.

Apa Tegese Full-Load 32A+32A kanggo Situs Sampeyan

Loro mobil, loro-lorone ing 32A saben phase: feeder sampeyan kudu nggawa kira-kira 64A saben phase ing wektu sing padha, utawa breaker hulu lelungan ing wektu paling ala.

Rencana trafo: saben menara nambah nganti 44kW beban sing disambungake; sepuluh menara tegese 440kW sadurunge count cahya lan HVAC.

Ukuran kabel diwiwiti ing 16mm2 tembaga saben phase kanggo roto cendhak lan mundak akeh karo kadohan; 25mm2 utawa 35mm2 umume kanggo mlayu ngluwihi 50 meter.

Tugas breaker: 80A telung fase breaker, utawa loro 40A Unit karo siji saben bedhil, menehi headroom pasangan tanpa lelungan gangguan.

Keseimbangan fase minangka keuntungan sisih: beban telung fase 32A + 32A luwih apik tinimbang kothak tinimbang telung pangisi daya 7kW fase tunggal sing ditumpuk ing siji fase.

Yen situs kasebut ora bisa diisi kanthi lengkap, manajemen beban OCPP 1.6J bisa nutup menara kanthi anggaran sing luwih murah nalika sampeyan njaga ruang kepala mengko.

Panas minangka bagean saka anggaran: 44kW mlaku nganti pirang-pirang jam anget ruangan panel, mula rencana ventilasi sadurunge musim panas pisanan.

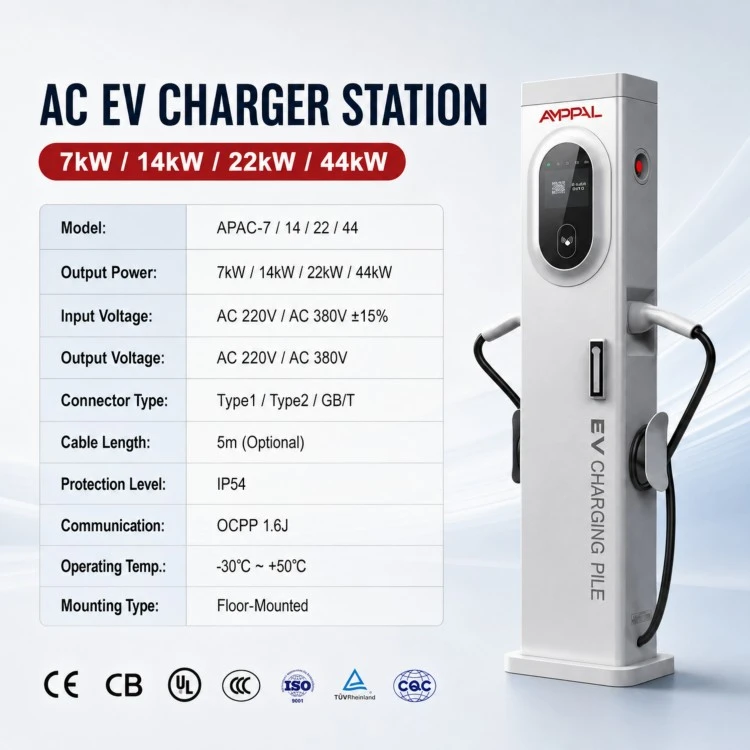

Spesifikasi Teknis

Gunakake Kasus Sing Mbenerake Kapasitas 44kW

Depot yard ngendi vans parkir kanggo siji kanggo telung jam antarane shift; 44kW saben teluk ngowahi downtime dadi sawetara sing bisa digunakake.

Taxi rangking lan hub kulo es ngendi pembalap muter cepet lan manggon wektu lenggah ing rong jam.

Forecourts truck-stop nglayani van pangiriman lan kendaraan komersial entheng nganti 3,5 ton.

Warehouse docks ngendi larik saka menara nuduhake siji kamar trafo.

armada rental EV sing kudu nguripake mobil ing antarane rentals tanpa ngenteni sewengi.

Blok omah kanthi layanan telung fase ing ngendi 44kW minangka daya AC paling dhuwur sing diidini distributor ing feeder.

Parkir mobil bandara lan stasiun ing esuk plug-in hibrida mbutuhake top-up cepet sadurunge budhal.

Maca Aliran Daya: Saka Panel menyang Plug

Daya ninggalake papan distribusi ing feeder telung fase lan mlebu ing menara liwat kelenjar basa. Nang, stasiun meter saben bedhil independen, supaya 44kW nameplate ora siji stopkontak buta nanging loro sirkuit 32A nuduhake siji pager.

Nalika mobil siji plug in, bisa nggunakake 32A lengkap gun dhewe. Nalika mobil kapindho teka, loro tarik nganti 32A; menara tansah loro mau kapisah kanggo tagihan, lan OCPP 1.6J laporan energi saben konektor dhewe.

Per-soket metering prakara kanggo tagihan pamisah: tenant A mbayar kanggo gun 1, tenant B kanggo gun 2, lan server tau nyampur loro total kWh.

Siji jebakan sing dijenengi: derating. Yen feed banget, lelungan breaker tinimbang menara alon mudhun. Tutup perangkat kukuh minangka alternatif sing dikontrol, mula mutusake anggaran sadurunge kabel, ora sawise trip pisanan.

Rekam Kualitas sing Bisa Dipercaya dening Insinyur Fasilitas

Kesesuaian dianakake nglawan arahan Tegangan Rendah lan EMC, lan file kasebut dicenthang maneh nalika owah-owahan panggung listrik.

Saben stasiun dites lan diikat karo bumi sadurunge ninggalake garis - ing 32A saben bedhil ora ana wates kanggo jalur lemah sing diragukan.

Full-load heat run: menara 44kW wis diobong-dites kanggo 48 jam terus-terusan ing nameplate saiki, karo suhu kabinet mlebu.

Kolom sampel nganggo siklus termal IEC 60068 antarane -30 ° C lan +70 ° C, ditambah 96 jam semprotan uyah ing finish.

Sambungan busbar lan konektor sing diuji torsi; terminations ngeculke iku sabab klasik Gagal panas ing pindah AC dhuwur-saiki.

Sumber komponen ngetutake RoHS lan REACH ing njero sistem ISO 9001:2015; Cakupan CCC, TÜV, UL lan CB ana ing tingkat pabrik.

Urutan Majelis Wolung Stasiun

Cangkang laser-cut, toleransi 0.1mm, ing garis CNC.

Pencet-rem lempitan lan jahitan welding awak menara.

FANUC robot welding saka piring basa lan kurung kelenjar.

Reresik lan finishing permukaan telung tahap.

Bagean arus dhuwur: busbar, kontaktor, lan gear switching sing dirating 32A sing dipasang lan torsi.

Pangukuran lan elektronik: meter kWh saben soket, papan komunikasi, lan layar demek 5 inci.

Muatan firmware lan kesesuaian OCPP lumaku marang server tes.

Tes beban sampel, hi-pot, pass visual, banjur packing. Produksi mlaku 15-20 dina kerja.

Pandhuan Ukuran: Nalika 44kW Cocog (lan Nalika Ora)

Tuku menara 44kW nalika trafo lan panel wis duwe headroom, utawa nalika sampeyan ngrancang sistem electrical saka ngeruk lan bisa ukuran bener. Kapasitas ekstra mungsuh model 14kW mung nyata yen feed bisa ngirim.

Skip yen situs sampeyan ana ing pasokan fase siji 32A; sampeyan bakal mbukak menara ing bagian sekedhik saka HFS sawijining, mbayar kanggo kapasitas sampeyan ora bisa nggunakake. Skip uga nalika mobil parkir sewengi kanggo wolung-plus jam; 7-11kW AC regane luwih murah lan luwih entheng ing umur baterei. Lan yen sampeyan parkir armada sing tetep kanthi jadwal sing ketat, konfirmasi kapasitas sambungan sing diidini distributor dhisik; sawetara wilayah nutupi daya AC saben situs.

Yen panel nyenyet nanging dikarepake nyata, jawaban sing jujur ​​yaiku manajemen beban: ayo OCPP nutupi menara saiki lan mundhakake tutup nalika situs kasebut tuwuh. Rencana kasebut bisa digunakake karo menara iki amarga firmware nampa watesan saiki sing adoh.

AMPPAL Versus Anggaran Dual-Gun Rivals

Kapabilitas 32A + 32A nyata: sawetara menara anggaran ngiklanake 44kW nanging dikirim nganggo kontaktor 16A; kita print HFS saben gun ing nameplate.

Pengukuran per-soket independen kanggo tagihan pamisah, ora mung siji meter.

OCPP 1.6J liwat Ethernet, 4G, lan WiFi, saéngga menara kasebut gabung karo sistem manajemen beban lan roaming.

Bukti tes: full-load heat run, log torsi, lan asil semprotan uyah kasedhiya saben batch.

Istilah komersial: MOQ 1 unit, 15-20 dina kerja wektu timbal, garansi 2 taun, suku cadang DHL/FedEx.

Opsi OEM kanggo logo, layar, lan merek kabel; ekspor menyang 40+ negara wiwit 2014.

Logistik lan Rincian Packing

Saben kapal menara dirakit kanthi lengkap ing karton ekspor 5 lapis kanthi ukuran 350 x 220 x 1460mm kanthi blok pojok busa, kit jangkar lan kelenjar kabel ing njero; bobot reged kira-kira 45 kg.

Papat karton menyang palet kanthi pelindung pinggir lan bungkus nyusut; 40-mlaku wadhah ngemu bab 60 menara palletized, utawa munggah 80 lantai-dimuat, lan LCL re-packing diatur ing request.

Rega biasane FOB Ningbo utawa Shanghai, karo EXW ing request. Saben kiriman nggawa invoice, dhaptar pengepakan, tagihan muatan, sertifikat asal lan deklarasi kesesuaian CE. Kiriman gabungan menyang Timur Tengah lan CIS diatur saben minggu, sing nyepetake transit kanggo pesenan sing luwih cilik.

Layanan sing Diwiwiti karo Panel

Garansi 2 taun wiwit tanggal pangiriman, kalebu cacat manufaktur kalebu bagean saiki dhuwur.

Respon teknis 24 jam; engineers kita ajeg gabung commissioning telpon kanggo mriksa persiyapan panel karo listrik Panjenengan.

Spare parts liwat DHL / FedEx; kontaktor, meter, lan layar tutul ninggalake ing 2 dina apa.

RMA dening foto lan nomer serial: panggantos utawa ndandani wis dikonfirmasi sadurunge apa bali.

Paket dhukungan gratis: lembar pitungan feeder, nilai torsi, lan daftar priksa komisioning.

Wiring lan Bebaya Operasi

Salah: assuming mbobol 32A isine loro bedhil. Tengen: ukuran feed kanggo 64A saben phase total, utawa nglindhungi saben gun dhewe.

Salah: nggunakake maneh kabel tipis saka instalasi lawas. Tengen: 16mm2 minimal saben phase, upsized kanggo long roto; mriksa drop voltase ing mbukak lengkap.

Salah: ngidini menara njagong ing tutup perangkat kukuh ing salawas-lawase amarga panel ora tau nganyari. Tengen: ngrekam tutup ing log pangopènan lan mundhakaken mung sawise feed wis buktiaken.

Salah: nyampur gun 1 lan gun 2 nyewo ing siji invoice. Tengen: tetep pangukuran saben soket aktif; OCPP nglaporake saben konektor kanthi kapisah.

Salah: nglirwakake torsi sawise kunjungan layanan. Tengen: re-torque busbar lan sambungan lug saben taun; Gagal panas ing pindah AC meh tansah joints ngeculke.

Salah: nglewati piranti sing isih ana. Tengen: pas karo RCD 30mA saben aturan lokal; menara dianggo karo pangayoman RCD standar.

Insinyur Fasilitas ing Tembung Dhewe

Manajer depot ing Almaty masang enem menara kanggo armada kotamadya 40 van. 64A-saben-phase feeder math kabeh obrolan karo distributor kang; sawise headroom trafo wis dikonfirmasi, commissioning njupuk siji dina. Dheweke nyathet yen tandha torsi ing tutup busbar nyegah para ahli listrik ora bisa ngira.

Operator logistik ing Guadalajara masangake menara kasebut kanthi trafo 250kVA kanggo rong puluh teluk sing direncanakake. Padha ngakoni padha overspec'd trafo dening siji langkah; biaya ekstra cilik lan path wutah saiki free. Keluhan: menu 5-inch jero, lan pembalap biasane nggunakake aplikasi kasebut.

Operator gudang ing cedhak Moskow nglakokake menara kasebut kanthi tutup perangkat kukuh 11kW nganti feeder kaloro diuripake taun ngarep. Iku persis rencana sing disaranake, lan mulane dheweke ora tuku pangisi daya siji-tingkat sing luwih murah.

FAQ: Daya, Panel, lan Senjata Ganda

P: Apa feeder sing dibutuhake siji menara 44kW?

A: A feed telung-phase ukuran kanggo bab 64A saben phase ing mbukak lengkap, karo 16-25mm2 konduktor gumantung dawa roto.

Q: Apa loro bedhil tenan ngirim 32A bebarengan?

A: Ya, saben bedhil dirating 32A saben phase; bebarengan padha nyedhaki nameplate 44kW.

P: Pira menara sing bisa didhukung trafo 250kVA?

A: Around limang ing mbukak lengkap; kanthi manajemen beban OCPP sampeyan bisa nginstal luwih akeh lan nutupi total.

P: Apa menara ndhukung manajemen beban?

A: Ya, OCPP 1.6J watesan saiki remot supaya tutup platform saben konektor.

P: Apa menara siji-fase iki kompatibel?

A: Ora, iku perlu 380VAC telung phase; kanggo situs fase siji ndeleng stasiun 3.5-7kW sing dipasang ing tembok.

P: Apa ukuran kabel kanggo lari 60 meter?

A: Hitung voltase drop ing 64A saben phase; paling 60m mlaku ndharat ing 25mm2, nanging verifikasi karo listrik Panjenengan.

P: Napa metering saben bedhil penting?

A: Loro nyewo ing siji menara mbutuhake total kWh kapisah kanggo tagihan adil; meter menara saben soket independen.

P: Apa wektu timbal?

A: 15-20 dina kerja kanggo model standar sawise simpenan, padha karo menara AC liyane; pesenan akeh dijadwalake ing kutipan.
