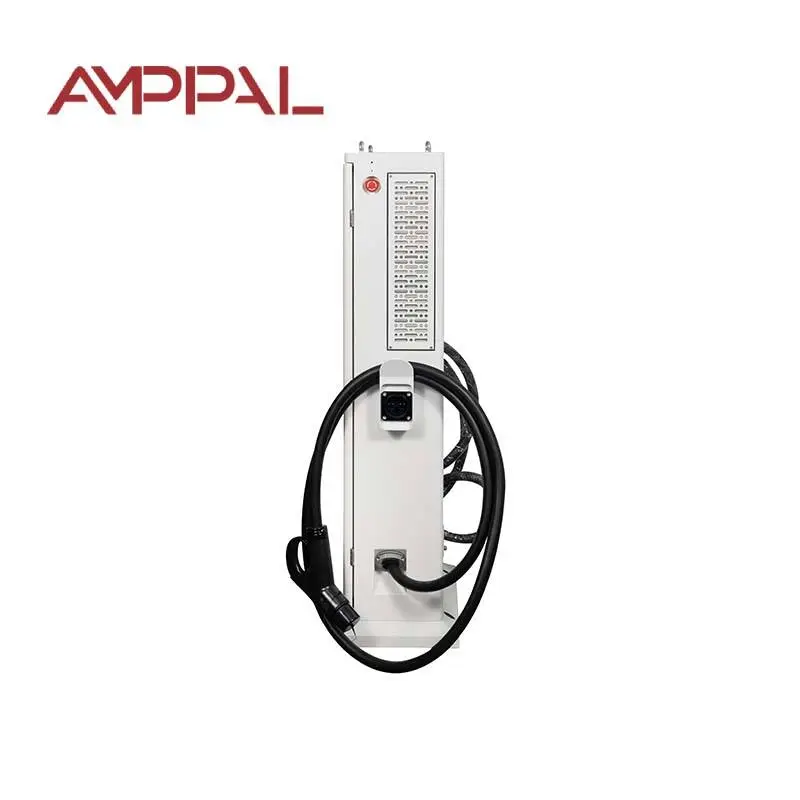

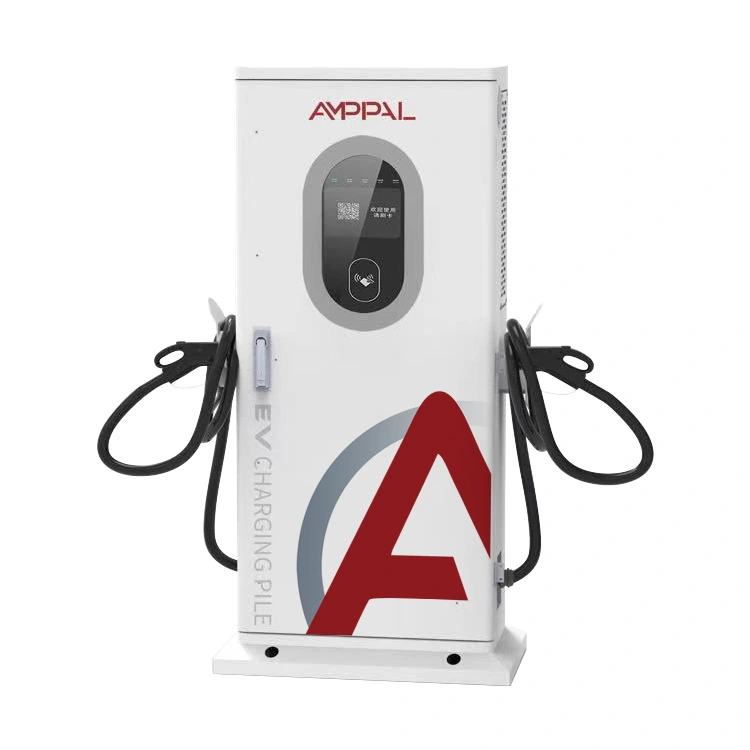

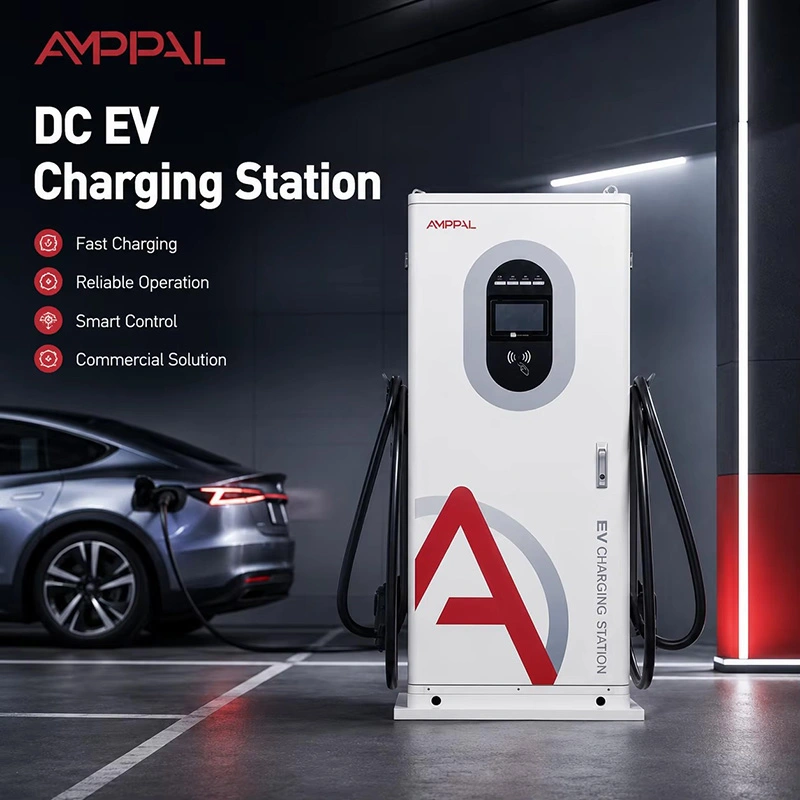

20kW Compact Integrated DC EV Ngisi daya Station kanggo Retail Parking

Pos Pengisian Daya Dibangun Kanggo Digunakake dening Wong Liyo

Ana bedane antarane pangisi daya sing bisa digunakake lan pangisi daya sing bisa digunakake dening masarakat tanpa bantuan. AF-DC-020-Y-B-O-3 minangka jawaban kanggo masalah kapindho. Dhuwuré 1517mm ing dhasaré, sing ndadekake layar werna 7-inci ing tingkat mripat alami kanggo wong sing ngadeg ing jejere mobil, lan holster bedhil ing dhuwur pinggul ing ngendi wong diwasa bisa ngangkat kabel DC kanthi nyaman.

Layar minangka papan sing paling akeh gaweyan desain. Status sesi, energi sing dikirim, wektu sing wis suwe, tarif saiki lan perkiraan sing isih ana ing siji kaca - ora ana menu nyilem. Yen ana sing salah, pesen kasebut ujar apa sing kudu ditindakake tinimbang nampilake kode kesalahan sing ora ana artine kanggo sopir jam sewelas wengi.

Tapak sengaja nyempit. Ing 650 × 300mm post pas ing sirah saka teluk parking standar tanpa intruding menyang papan, kang biasane meksa operator menyang tembok soyo tambah.

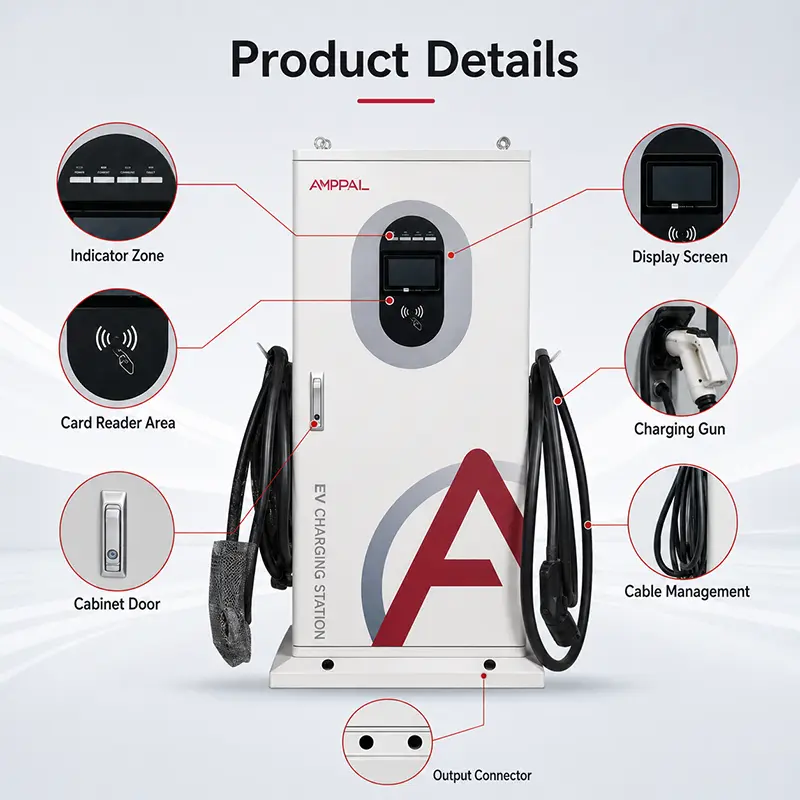

Rincian Sing Nyuda Telpon Dhukungan

Layar tutul werna 7-inch ing dhuwur mripat 1200mm: bisa diwaca saka posisi ngadeg tanpa stooping, lan cukup gedhe kanggo pembalap lawas.

Telung cara wiwitan - kertu RFID, scan QR, kode PIN. Nalika telpon ora ana sinyal, kertu isih bisa digunakake. Nalika driver ora duwe kertu, QR isih bisa digunakake.

Papat mode pangisian daya: pangisian daya otomatis, daya tetep, jumlah tetep lan wektu tetep. Pembalap kanthi rong puluh menit milih wektu; siji karo budget milih jumlah.

Holster kabel lan pancing ing dhuwur sing digunakake: siji-sijine panyebab paling gedhe saka bedhil rusak yaiku pembalap nyelehake ing beton amarga holster kikuk.

0-100A ing 200-1000VDC: jendhela voltase sing padha karo lemari gedhe, mula ora ana kendaraan sing dipateni amarga dadi platform 800V.

Enclosure IP54 dirating -25°C nganti +50°C, kanthi kompartemen elektronik disegel kanthi kapisah saka entri kabel.

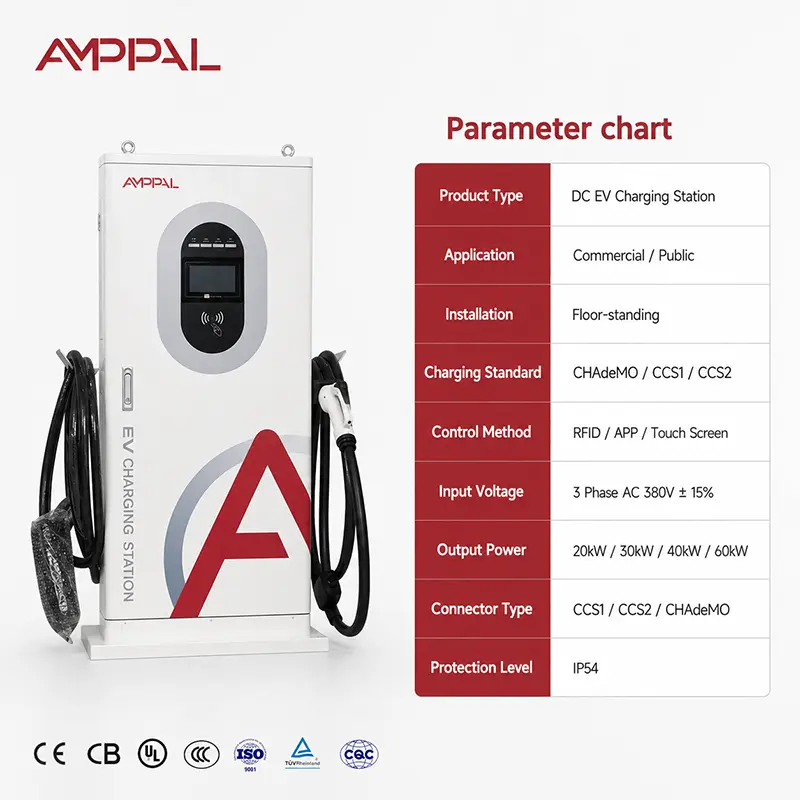

Spesifikasi Teknis

Ngendi Kiriman Iki Paling Apik

Parkir ing dalan kotamadya: pos sing sempit ing sirah teluk yaiku sing bakal disetujoni dening panguwasa kutha, ing ngendi kabinet sing amba gagal aturan reresik trotoar.

Parkir mobil hotel lan restoran: tamu mandhiri tanpa njaluk pitulungan, yaiku tes praktis saka unit umum.

Taman toko cilik: 20kW cocog karo toko menit 60-90, lan kiriman kasebut katon disengaja tinimbang industri ing jejere toko.

Senyawa omah kanthi teluk sing dienggo bareng: Akses PIN ngidini kantor manajemen menehi kode tanpa ngatur sistem kertu RFID.

Parkir pengunjung ing papan kerja: QR wiwitan tegese pengunjung mbayar tanpa didaftar ing skema kertu perusahaan.

Apa sing Terjadi Nalika Driver Plug In

Urutan kasebut tetep lan butuh sawetara detik. Pos ndeteksi konektor, nandheske kunci wis melu, banjur nganggo tes jampel ing sisih DC nalika contactors tetep mbukak. Yen insulasi ngisor batesan - konektor teles, kabel rusak - mandheg ana lan ngandhani driver kanggo nyambung maneh.

Ngliwati iku, paramèter ijol-ijolan post lan kendaraan. BMS nyatakake voltase target lan arus maksimum sing bisa ditampa; kirim nandheske apa bisa sumber lan wiwit ramping. Saka titik iki kendharaan ngontrol arus, mula loro mobil ing pos sing padha bisa ngisi kanthi tarif sing beda banget.

Whichever saka papat mode driver milih ngatur nalika sesi ends. Otomatis mlaku nganti BMS mandheg. Jumlah tetep, daya tetep lan wektu tetep rampung ing kondisi dhewe, lan kiriman laporan alesan ing layar supaya ora ana sing nganggep fault.

Selaras lan Testing Line

EN IEC 61851-1: 2019 lan EN IEC 61851-23:2014, kanthi deklarasi CE lan laporan tes serial dikirim karo saben kiriman.

Lapisan layar lan tutul diuji kanggo maca lan respon ing kisaran operasi -25 ° C nganti +50 ° C lengkap; Gagal tutul cuaca kadhemen minangka keluhan umum ing unit umum.

100% resistance insulasi lan testing kekuatan dielektrik.

Gun lan holster mechanical cycling ing conto produksi - holster minangka titik nyandhang ing peralatan poto-layanan.

Verifikasi IP54 plus semprotan uyah 96 jam ing kandang lan pangkalan.

Full-load run-in karo log termal sadurunge packing.

Carane Posting Dibangun

1. Inspeksi mlebu modul, rakitan layar, pembaca, kontaktor lan set kabel.

2. CNC punching lan mbentuk kolom lan panel dasar; géomètri flange basa mranata carane kirim stands bener sawise anchoring.

3. Robotic welding saka kolom kanggo basa, lapisan lemah flush ing pasuryan katon.

4. Pre-treatment lan lapisan bubuk elektrostatik; peralatan madhep umum nemu mriksa kekandelan lapisan ekstra.

5. Déwan daya - modul, busbars lan kabel internal, kabeh terminal daya torqued lan saksi-tandha.

6. HMI lan akses hardware dipasang: layar, kertu maca, QR jendhela kamera lan keypad, saben fungsi-dites.

7. Muatan firmware, kalibrasi sensor, lan tes antarmuka panganggo skrip sing nyakup kabeh patang mode pangisian daya.

8. Full-load run-in, baterei safety, mriksa IP, banjur crated kanggo ekspor.

Apa 20kW Daya Tengen kanggo Pos Umum?

Cocokake daya kanggo suwene mobil bener diparkir, ora kanggo apa muni nyengsemaken ing document tender.

Ing 20kW sopir nampa kira-kira 20kWh saben jam - watara 100-120km jarak. Kanggo lelungan blanja, dhaharan utawa kunjungan kantor sing cukup, lan biaya kirim luwih murah kanggo tuku lan kurang nyambung.

Yen teluk sampeyan nguripake ing sangisore patang puluh menit, utawa yen pembalap teka ngarep-arep kanggo ninggalake cepet, iki produk salah lan kita luwih seneng ngomong saiki: deleng lemari 60kW utawa 120kW. Kajaba iku, yen situs kasebut mung parkir omah sewengi, kiriman AC bakal ngladeni driver sing padha kanthi dhuwit sing luwih murah.

Kepiye Iki Dibandhingake karo Kothak Tembok kanthi Daya sing padha

kamardikan placement: kirim dadi ing sirah teluk ngendi wae ing situs. Kothak tembok mbutuhake tembok ing papan sing tepat, sing asring ora ana ing parkir mobil sing mbukak.

Presentasi umum: kiriman rampung kanthi layar gedhe diwaca minangka infrastruktur sing disengaja; pembalap dipercaya luwih saka kothak ing tembok, lan sing nuduhake ing pemanfaatan.

Ukuran layar: 7-inci werna ing kene nglawan 4.3-inch ing tembok-dipasang 20kW. Kanggo panggunaan umum sing ora dijaga, layar sing luwih gedhe pancen beda.

Instalasi: kirim mbutuhake dhasar cilik lan entri kabel saka ngisor; kothak tembok ora. Anggaran kanggo dhasar kasebut.

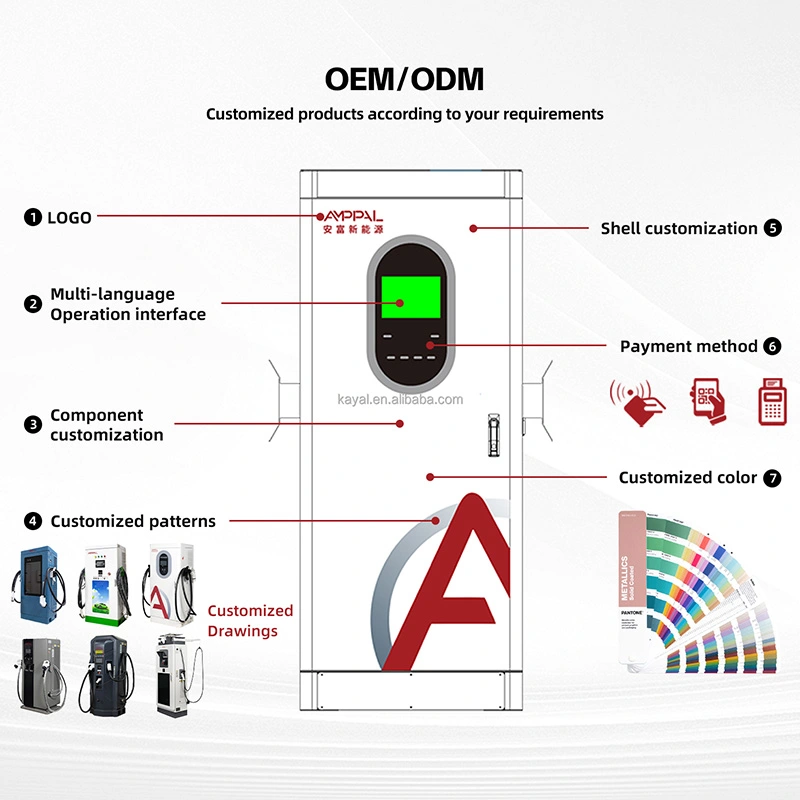

Istilah komersial padha karo loro: MOQ 1 standar unit, 15-20 dina kerja, garansi rong taun, merek khusus saka 50 unit.

Crating lan Pangiriman

Kiriman dikirim tegak ing peti plywood kira-kira 1620 × 750 × 420mm, bobot reged watara 85kg, kanthi proteksi umpluk ing pasuryan layar lan bedhil dikemas kanthi kapisah ing peti sing padha.

Enem peti pas karo konfigurasi palet ekspor standar; 20-mlaku wadhah njupuk bab 48 kiriman lan 40-mlaku kubus dhuwur watara 100, gumantung apa anchor kits kapal karo pesenan.

Katentuan kasedhiya EXW, FOB Ningbo utawa Shanghai, CIF lan DDP menyang paling Eropah lan Teluk tujuan. Kit bolt jangkar lan template instalasi dikirim kanthi barang tanpa biaya. Dokumentasi kalebu invoice, daftar pengepakan, deklarasi CE, laporan tes serial lan gambar dhasar.

Service lan Consumables

Garansi rong taun ing modul daya, layar, pembaca, kontaktor lan perakitan kabel.

Gun lan kabel ngisi daya dianggep minangka lapangan-diganti; distributor sing nyedhiyakake rong majelis gun cadangan bisa ngatasi kerusakan situs umum sing paling umum sajrone sedina.

Diagnosa remot liwat OCPP sing disambungake, kalebu status layar lan maca.

Spares dikirim ing 48 jam konfirmasi, 3-5 dina kerja dening kurir.

Interval layanan sing disaranake: nem sasi ing situs umum - saringan resik, inspeksi bedhil lan holster, mriksa gasket, mriksa permukaan layar.

Apa Salah ing Situs Umum

Salah: masang postingan madhep langsung srengenge sore. Nengen: arahake layar adoh saka srengenge sing sithik, utawa pas karo pilihan tampilan padhang dhuwur. Layar sing ora bisa diwaca ngasilake keluhan luwih akeh tinimbang ngisi daya alon.

Salah: anchoring menyang slab lumahing lancip. Tengen: tuangake pondasi sing tepat menyang gambar sing diwenehake. Kiriman dibuwang kanthi mundur kendaraan lan dhasar njupuk beban kasebut.

Salah: ngilangi mandeg rodha utawa bollard ing ngarep teluk. Kanan: pas siji. Biaya ora pati penting kanggo kolom panggantos.

Salah: ninggalake stiker kode QR dadi luntur. Tengen: priksa ing saben kunjungan layanan - kode QR sing bleached kanthi meneng mateni saben sesi sing bakal diwiwiti karo telpon.

Salah: nganggep vandalisme minangka masalah hardware. Tengen: cahya lan jangkoan kamera nglindhungi kiriman umum luwih apik tinimbang rating enclosure.

Umpan Balik Pamilik Situs

Sawijining kotamadya ing Yunani sisih lor dipasang patbelas pos ing papat taman mobil kutha ing taun 2025. Petugas transportasi kasebut nyatakake yen pilihan PIN dadi cara wiwitan sing paling akeh digunakake, dudu kertu - pengunjung tanpa akun lokal mung njupuk kode saka petugas parkir.

Klompok hotel ing Georgia kanthi sewelas kiriman ing telung properti menehi umpan balik sing ngganti rekomendasi kita: dheweke njaluk supaya papat mode pangisian daya diwatesi kanthi otomatis lan wektu tetep kanggo panggunaan tamu, amarga wong loro liyane bingung. Konfigurasi kasebut saiki kasedhiya minangka setelan perangkat kukuh.

Sawijining operator ing Uzbekistan sing nglakokake sangang kiriman nyathet yen ambane 300mm sing sempit pancen nemtokake - teluk kasebut ditata ing standar jaman Soviet kanthi sirkulasi sing ketat, lan kabinet sing luwih jero bakal gagal survey akses geni.

Pitakonan Saka Pembeli

P: Apa driver bisa nggunakake tanpa app utawa akun?

A: Nggih. PIN lan RFID bisa digunakake kanthi mandiri. QR kasedhiya ing ngendi sampeyan mbukak platform back-office.

P: Perlu yayasan apa?

A: Pad beton menyang gambar sing diwenehake karo entri kabel saka ngisor. Bolts anchor lan cithakan kalebu.

P: Kepiye layar katon ing wayah awan?

A: Layar standar bisa diwaca ing iyub-iyub lan cahya ora langsung. Nemtokake opsi padhang dhuwur kanggo lapangan ngarep mbukak sing madhep srengenge.

P: Endi saka patang mode sing kudu aku aktifake?

A: Kanggo situs umum, otomatis lan wektu tetep nutupi paling pembalap. Jumlah tetep cocog karo model prabayar. Sampeyan bisa matesi menu ing perangkat kukuh.

Q: Suwene iku kabel pangisi daya?

A: 5 meter minangka standar, kang tekan inlets ing salah siji sisih teluk. Kabel sing luwih dawa kasedhiya nanging nambah bobot kanggo pangguna.

P: Apa 20kW cukup kanggo mbenerake tarif umum?

A: Ing situs adhedhasar omah, ya. Ing situs transit ngendi pembalap ngarepake kacepetan, keluhan rega tindakake. Cocokake tarif kanggo daya kanthi jujur.

P: Apa aku bisa masang rong bedhil?

A: Ora ing model iki. Operasi multi-gun diwiwiti kanthi lemari jinis pamisah.

P: Apa wektu timbal?

A: 15-20 dina kerja standar; 25-30 kanggo werna khusus, grafis layar utawa mbangun perangkat kukuh sing diwatesi. MOQ 1 unit standar, 50 kanggo branding.
