80kW High-Efficiency Integrated DC Fast Charger kanggo Commercial EV Armada

Pengisi Daya 80kW Sing Nganggep Transformator Sampeyan Kaya Nyewa

Saben kilowatt-jam pangisi daya iki ditarik saka trafo situs sampeyan teka minangka AC sing resik lan tumindak apik - yaiku keputusan teknik ing mburi AF-DC-80-Y-B-O-4-H, lan mulane pangisi daya cepet DC terintegrasi 80kW iki kalebu ing daftar priksa kelas sarana tinimbang golek dhuwit. Faktor daya dumunung ing ≥0.99 lan total distorsi harmonik tetep ≤5%, angka sing jarang sampeyan deleng ing impor murah.

Apa sing penting ing kertas? Transformator sing nyedhiyakake pangisi daya faktor daya sing kurang nggawa arus reaktif ekstra, dadi luwih anget, lan tagihan listrik sampeyan bisa uga kalebu biaya energi reaktif sing ora ana sing ngelingake sampeyan.

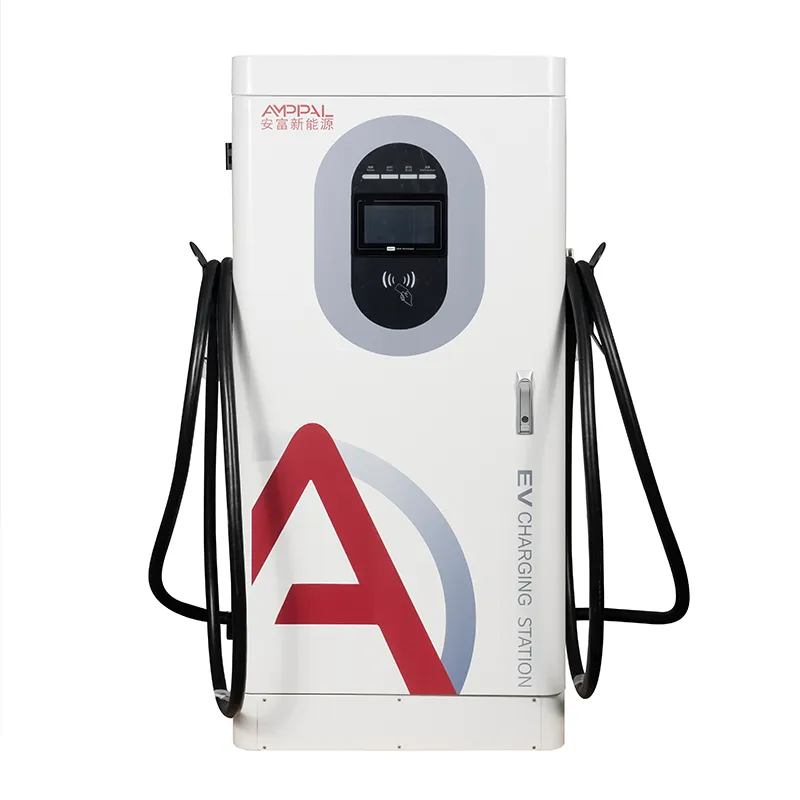

Kabinet kasebut 1620 x 750 x 560 mm, dirating 80 kW, output 200-1000VDC kanthi daya konstan saka 300 nganti 1000V. Kita mbangun ing Yueqing, Zhejiang, ing ngendi kode kothak nganggep kualitas daya kanthi serius. Kaca iki nerangake apa tegese angka kanggo operasi sampeyan.

Five Ways a PF ≥0.99 Input Mbayar dhewe

Ora ana paukuman daya reaktif: ing PF ≥0.99 pangisi daya katon kaya beban resistif kanggo meter, supaya tagihan tagihan kVA utawa energi reaktif ora duwe apa-apa kanggo ngisi sampeyan.

THD ≤5% njaga trafo sing dienggo bareng: arus harmonik sing bakal sirkulasi ing trafo lan kabel netral dipotong dadi bagian sekedhik saka apa sing diprodhuksi dening pangisi daya murah.

Persetujuan sambungan kothak sing luwih prasaja: akeh utilitas nuntut deklarasi harmonik lan faktor daya kanggo instalasi DC; laporan test kita nutupi loro ing mbukak lengkap.

Operasi sing ramah tetanggan: hotel utawa kantor sing nuduhake feeder ora bakal weruh lampu kedhip utawa ngreset elektronik nalika ngisi daya diwiwiti.

Urip aset situs sing luwih dawa: saiki kurang reaktif lan harmonik sing luwih sithik tegese trafo, kabel lan switchgear luwih adhem lan umur luwih alon.

95% efisiensi puncak ing ndhuwur: tataran daya SiC padha sing ngresiki input uga mbuang energi kurang minangka panas.

Spesifikasi Teknis

Situs Ngendi Harmonics Ndadekake Masalah

Taman bisnis ing Jerman lan Prancis, ngendi siji nuduhake 630 kVA trafo feed kantor, mesin CNC lan pangisi daya ing busbar single.

Hotel ing Turki lan Yunani, ngendi tamu sambat babagan lampu kedhip yen pangisi daya misbehaves ing feeder padha pawon.

Depot armada ing Inggris lan Walanda nganggo 8-20 pangisi daya, ing ngendi akumulasi harmonik ing pirang-pirang unit minangka risiko nyata.

Atap mall ing UAE lan Arab Saudi, ing ngendi tim listrik mriksa saben profil muatan sadurunge mlebu sewa.

Garasi kotamadya ing Meksiko lan Brasil, ing ngendi sarana mriksa kualitas daya sadurunge nyetujoni tarif komersial.

Ing Stage Daya: PFC, Harmonika lan Bank Muatan

Penyearah pangisi daya DC ngowahi AC dadi DC, lan penyearah naif narik arus mung ing pulsa sing cedhak karo puncak voltase. Pulsa kasebut minangka harmonik - saiki ing 250 Hz, 350 Hz, 450 Hz lan liya-liyane - ora nindakake pakaryan sing migunani. AF-DC-80-Y-B-O-4-H nggunakake aktif ngarep-mburi (PFC) sing mbentuk saiki input menyang gelombang sinus Gamelan ing phase karo voltase.

Tahap kapindho ngowahi DC resik kanggo 200-1000VDC kendaraan pengin, daya pancet saka 300 kanggo 1000V. Truk 800V lan sedan 400V loro-lorone nyedhaki 80 kW ing sisih rata saka kurva pangisian daya.

Sampeyan bisa verifikasi dhewe prilaku: laporan test kita dhaftar THD lan PF ing 25%, 50%, 75% lan 100% mbukak, amarga pangisi daya sing mung katon resik nalika nganggur ora ana gunane. Kirimi diagram siji-line situs lan kVA trafo, lan insinyur kita bakal ngira impact beban - biasane ing sedina.

Sertifikasi lan Titik Tes ing mburine

We terus UL, CE, CB, TUV lan CCC; takon lan kita bakal email file certificate cocog kanggo unit iki.

Saben batch diobong sajrone 48 jam kanthi beban lengkap, suhu logging ing modul, konektor lan induktor PFC.

Kualitas daya diverifikasi saben batch ing bank beban sing dikalibrasi, kanthi PF lan THD dijupuk ing papat titik beban.

Set safety (13 fungsi) dumunung ing EN IEC 61851-1:2019 lan 61851-23:2014.

Kabinet diverifikasi IP54, kanthi sampel semprotan uyah sing ditahan 96 jam; band operasi mlaku -25C kanggo +50C.

Saka Sheet Metal kanggo Load Bank: Trail Produksi

Tahap 1: baja lembaran dipotong laser, ditindhes lan ditekuk ing garis sing ana gandhengane karo FANUC sadurunge dilapisi bubuk.

Tahap 2: sampel saka saben kumpulan lapisan lumebu ing ruang semprotan uyah nalika produksi terus.

Tahap 3: tahap input lan papan PFC sing dibangun ing garis AC; modul daya ing baris DC - stasiun kapisah.

Tahap 4: inspeksi mlebu modul SiC, saringan EMI, konektor lan komponen pangukuran.

Tahap 5: kabel tangan kanthi terminal sing dikontrol torsi lan mriksa visual saben sendi.

Tahap 6: kanggo 48 jam ing lingkungan 40C, PF, THD, efisiensi lan stabilitas komunikasi dicathet saben menit.

Tahap 7: lampu kilat firmware, tes OCPP 1.6j marang server kita, banjur mriksa kualitas daya beban-bank pungkasan.

Tahap 8: packing lan palletizing; foto pra-kiriman ndharat ing kothak mlebu sadurunge wadhah dimuat.

Priksa Kepatuhan: Apa Kabinet Iki Cocok?

Pilih AF-DC-80-Y-B-O-4-H nalika situs sampeyan nuduhake trafo karo beban liyane, sarana sampeyan njaluk deklarasi kualitas daya, utawa sampeyan nginstal sawetara unit sing harmonik bakal nglumpukake. Yen manajer properti sampeyan wis menehi tandha faktor daya ing proyek sadurunge, model iki mungkasi obrolan kasebut.

Pangisi daya iki ora kanggo sampeyan yen situs duwe trafo darmabakti karo headroom loman, sarana sampeyan ora tau mriksa harmonics, lan sampeyan mung pengin kothak 80kW paling murah sing ngisi mobil. Sampeyan uga salah milih yen sampeyan butuh sesi sub-30 menit kanggo taksi 800V; langkah nganti 120kW utawa 160kW.

Ora yakin? Kirimi diagram baris siji lan rating trafo. We ngetung headroom harmonik lan pitutur marang kowe sajujure apa siji, loro utawa enem Unit pas feeder tanpa upgrade.

Ngatasi Pabrik Ngalahake Ngatur karo Broker

Pitakonan teknis babagan desain PFC lan kode kothak langsung menyang insinyur kita ing Yueqing, ora liwat kothak mlebu pengecer.

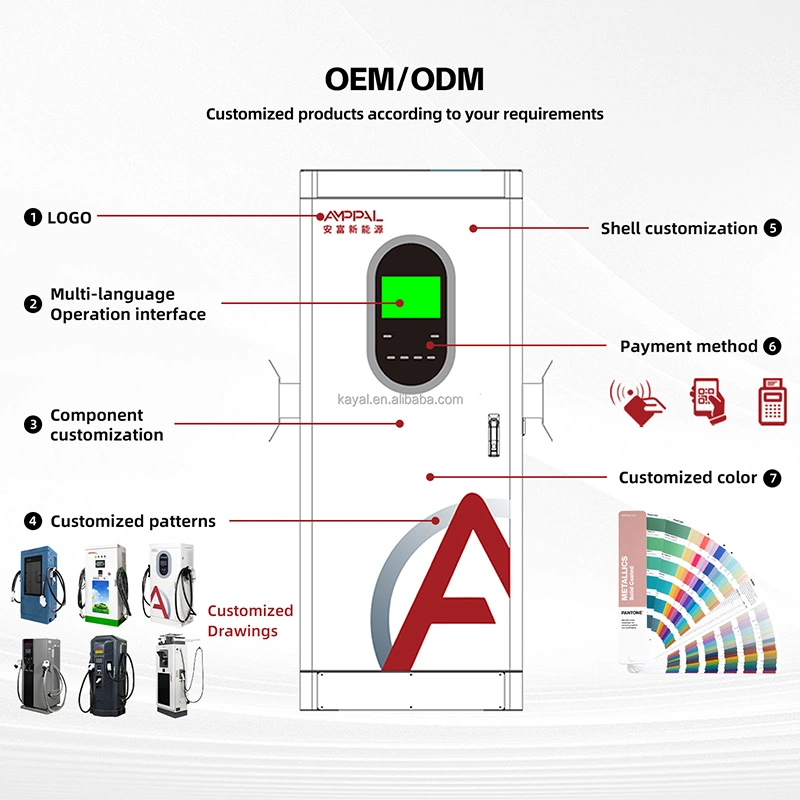

OEM / ODM saka siji tanduran: werna adat, logo, standar perangkat kukuh lan konfigurasi backend dhewe, kabeh rampung ing pabrik.

Simpenan mbangun ninggalake ing 15-20 dina kerja; pesenan khusus mbukak babagan 7-10 dina maneh.

Pesenan nyoba ditampa saka 1 unit kanggo pasar anyar; reregan wadhah kanggo 10+ Unit.

Bagian garansi mabur dening DHL / FedEx sajrone 48 jam sawise pratelan sing disetujoni; diagnostik remot mbukak liwat sambungan OCPP.

Krat, Wadhah lan Dokumen Pabean

Saben peti nggawa laporan kualitas daya batch uga unit - file broker pabean lan reviewer utilitas sing dikarepake. Kabinet bobote kira-kira 300 kg; kasus plywood nambah 60-80 kg, lan 10-14 peti pas wadhah 40HQ.

FOB Ningbo utawa Shanghai ditrapake kajaba sampeyan seneng CIF, CFR utawa DDP. Diagram palet ditanggepi sadurunge ngemas supaya truk bisa dipesen sadurunge.

Dokumen dikirim kanthi pesenan: invoice komersial, daftar pengepakan, sertifikat asal, file CE/TUV lan laporan PF/THD.

Katentuan Pangginaan supados langkung Service: Apa rong taun bener isine

Jangka rong taun ngliwati modul, pengontrol lan tahap nyaring. Bagean PFC minangka bagean sing kanthi tenang ngrusak unit murah; kita wis dijamin eksplisit.

Klaim sing wis dikonfirmasi nyelehake suku cadang ing kurir sajrone 48 jam - biasane 3-5 dina kerja ing saindenging Eropa.

Nganyari firmware lan paramèter di-push mbatalake liwat OCPP - umume masalah ora mbutuhake kunjungan situs.

Instal pisanan entuk panggilan komisi video - grounding, wiring lan backend pasangan dideleng langsung.

Rutin sing disaranake: saringan diresiki saben 6 sasi, terminal retorque saben taun, lan bentuk gelombang input dicenthang maneh nalika beban anyar gabung karo busbar.

Cathetan Instalasi: Salah vs Tengen

Salah: Landing pangisi daya iki ing feeder wis abot karo motor-drive harmonics, banjur nyalahke unit kanggo masalah situs. Tengen: ngukur wangun gelombang mlebu dhisik; engineers kita kokwaca rekaman lan ukuran mitigasi yen perlu.

Salah: Nganggep konduktor netral ora tau nggawa arus ing feed telung fase. Tengen: THD ≤5% njaga beban netral cilik, nanging input AC kudu tetep nganggo kabel miturut manual - 4-inti utawa 5-inti kaya sing wis ditemtokake.

Salah: Mlaku unit saka generator cilik tanpa kapasitas mriksa. tengen: generator dipakani input PFC iki perlu voltase stabil lan frekuensi; konfirmasi iku dirating kanggo inrush plus mbukak terus.

Salah: Mlayu mriksa torsi tahunan amarga unit ora tau lelungan. Tengen: terminal ngeculke ing 80kW heats alon; mriksa 15 menit luwih murah tinimbang lug ilang.

Salah: Percaya PF ≥0.99 ngidini sampeyan nglirwakake beban situs liyane. Tengen: pangisi daya resik, nanging trafo isih ngawula kabeh liyane ing busbar.

Crita Operator: Apa Sing Digawe Nomer Kanggo Wong-wong mau

Taman logistik ing Walanda nginstal enem unit AF-DC-80-Y-B-O-4-H ing Oktober 2025 ing trafo 630 kVA sing dienggo bareng sing uga nyedhiyakake toko sing adhem. Konsultan kasebut ngukur THD ing titik kopling umum: 4.9% kanthi enem pangisi daya mlaku, tinimbang 11% kanthi rong unit sing luwih murah sing wis dicoba. Keluhane: engsel lawang krasa entheng kanggo bobote lawang.

Rantai hotel ing Turki dipasang papat unit ing Bodrum lan Antalya. Aplikasi sambungan kothak kasebut lulus tanpa sinau harmonik amarga laporan tes wis dilampirake. Manajer operasi nyathet swara penggemar 65dB keprungu saka dek blumbang ing wayah wengi.

A pengecer ing Mexico City sijine loro Unit ing rooftop sing uga feed bank eskalator. Tim listrik mal wis nolak pangisi daya loro merek liyane babagan kualitas daya; siji iki liwati review ing minggu. Keluhan: panel QR sisih ngumpulake bledug kanthi cepet.

FAQ

P: Apa tegese THD ≤5% ing praktik?

A: Total distorsi harmonik saka arus input tetep ing utawa ngisor 5% saka dhasar ing mbukak lengkap. Praktis, pangisi daya nambah polusi harmonik sethitik kanggo sistem listrik situs - uga ing paling watesan sarana.

P: Apa pangisi daya iki bakal nyebabake paukuman daya reaktif utilitas?

A: Ora. Kanthi faktor daya ≥0.99 komponen reaktif bisa diabaikan, supaya tagihan utilitas kanggo energi reaktif utawa faktor daya kurang ora duwe basis kanggo ngisi sampeyan.

P: Apa aku butuh filter harmonik sing kapisah utawa unit koreksi faktor daya?

A: Ora, ngarep-mburi aktif nang kabinet nindakake loro. Iki minangka titik milih model iki tinimbang pangisi daya penyearah pasif.

Q: Apa bisa mbukak saka generator diesel?

A: Ya, yen generator ngemu voltase stabil lan frekuensi ing AC380V ± 15% jendhela lan kapasitas cukup. Konfirmasi ukuran generator karo kita sadurunge nindakake.

P: Apa angka PF diukur kanthi beban lengkap utawa mung nalika nganggur?

A: Ing beban lengkap, lan uga ing 25%, 50% lan 75% mbukak. Laporan kumpulan nuduhake kabeh papat poin - takon.

P: Dokumen sambungan jaringan apa sing sampeyan nyedhiyani?

A: Sertifikat CE/TUV, laporan tes kualitas daya kanthi kurva PF lan THD, lan lembar data basa Inggris. Iki kalebu paling review utilitas ing Eropa, Timur Tengah lan Amerika Latin.

P: Apa daya resik luwih larang?

A: Tahap PFC aktif nambah sawetara biaya komponen mungsuh rectifier mirah - nanging cilik ing jejere paukuman nyingkiri, upgrade trafo lan telpon layanan.

Q: Apa aku bisa mbukak 80kW ing 230V fase tunggal?

A: Ora, iki minangka unit telung fase sing mbutuhake AC380V ± 15%. Kanggo situs fase siji, deleng pangisi daya DC sing dipasang ing tembok nganti 40kW.
