Sistem Pangisian Daya EV Ultra-Cepet Cairan 600kW kanggo Armada Tugas Berat

Apa AF-DC-600 lan Apa Sinyal

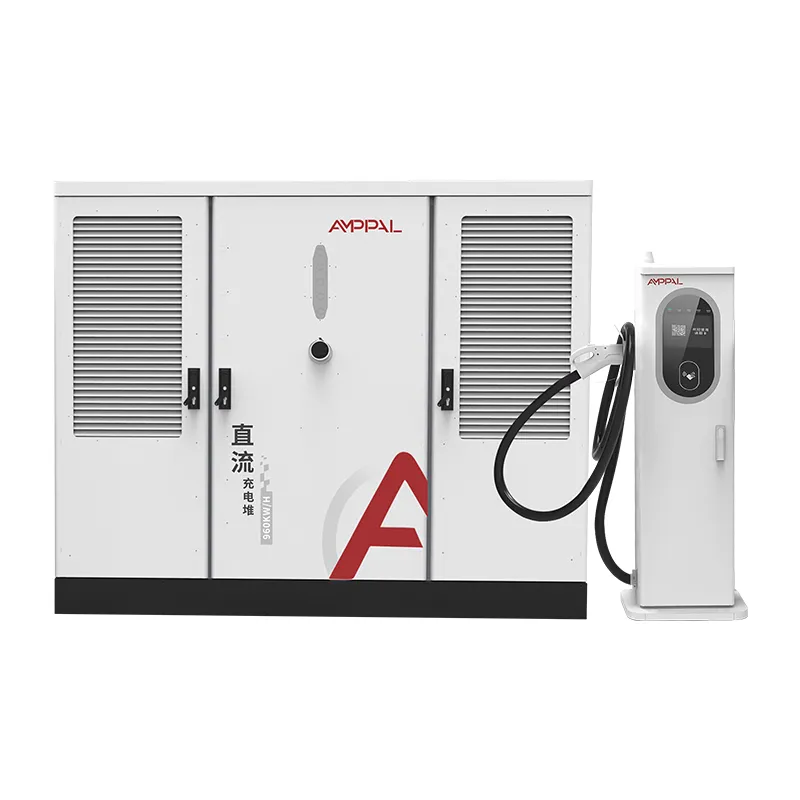

AF-DC-600 minangka tumpukan pangisian daya 600kW sing digawe adhem cair sing dibangun kanggo cocog karo tujuan industri, ora mung saiki. Terminal 600A sing digawe adhem cair ngetutake geometri konektor sing diusulake AMPPAL dhewe ing April 2025 ing Canton Fair, proposal sing narik kawigaten para ahli Komisi Elektroteknik Internasional (IEC).

Standar luwih penting ing 600kW tinimbang 60kW. Sembarang pabrikan bisa mbangun modul daya gedhe; pitakonan nyata apa plug ing tangan pembalap dina isih bakal pas stasiun penerus sampeyan mbangun ing 2030. AMPPAL milih kanggo sijine bobot engineering konco persis pitakonan antarmuka.

Tumpukan iki minangka asil konkrit: blumbang daya 600kW, bedhil cair 600A, telemetri OCPP 1.6 / 2.0, lan antarmuka sing dirancang kanggo urip sajrone evolusi konektor.

Proposal isine lapisan fisik paling vendor skip: fittings coolant lan tata letak kontak sing mutusaké apa bedhil saka Produsèn A bolo karo stasiun saka Produsèn B. Tanpa lapisan sing, saben 600A risiko penyebaran prajurit dadi pulo sing mung account dhewe bisa ngawula.

Kenapa Teknik Led Standar Penting ing 600kW

Umur dawa antarmuka: konektor sing digawe adhem cairan ngetutake proposal standar AMPPAL, mula hardware sing dituku saiki tetep kompatibel nalika standar diwasa.

Output tetep 600A saka saben terminal, kanthi daur ulang coolant sing disegel sing nyekel kabel lan bedhil ing ngisor 45 ° C.

600kW saka kapasitas blumbang serves papat 150kW-kelas mau utawa siji muatan truk full-saiki; panjadwal saldo loro.

94,5% efisiensi puncak lan perlindungan IP54 ing kabinèt kelas S2 sing padha karo model 480kW, nyederhanakake spare lan latihan.

Jangkoan protokol lengkap ing saben terminal - CCS1, CCS2, GB / T, CHAdeMO, NACS - supaya siji tumpukan nyakup pasar campuran.

OCPP 1.6/2.0 kanthi diagnostik remot, digawe luwih gampang amarga model data wis interoperable.

Resiko retrofit ngisor: nalika standar finalizes, stasiun dibangun kanggo proposal perlu nganyari perangkat kukuh, ora bedhil anyar utawa pad rework.

Spesifikasi Teknis

Sapa sing Mbutuhake 600kW Dina Iki (lan Sapa Sing Awal)

Stasiun koridor tugas abot ing ngendi truk lan bus 800V teka ing interval sing ora bisa diprediksi.

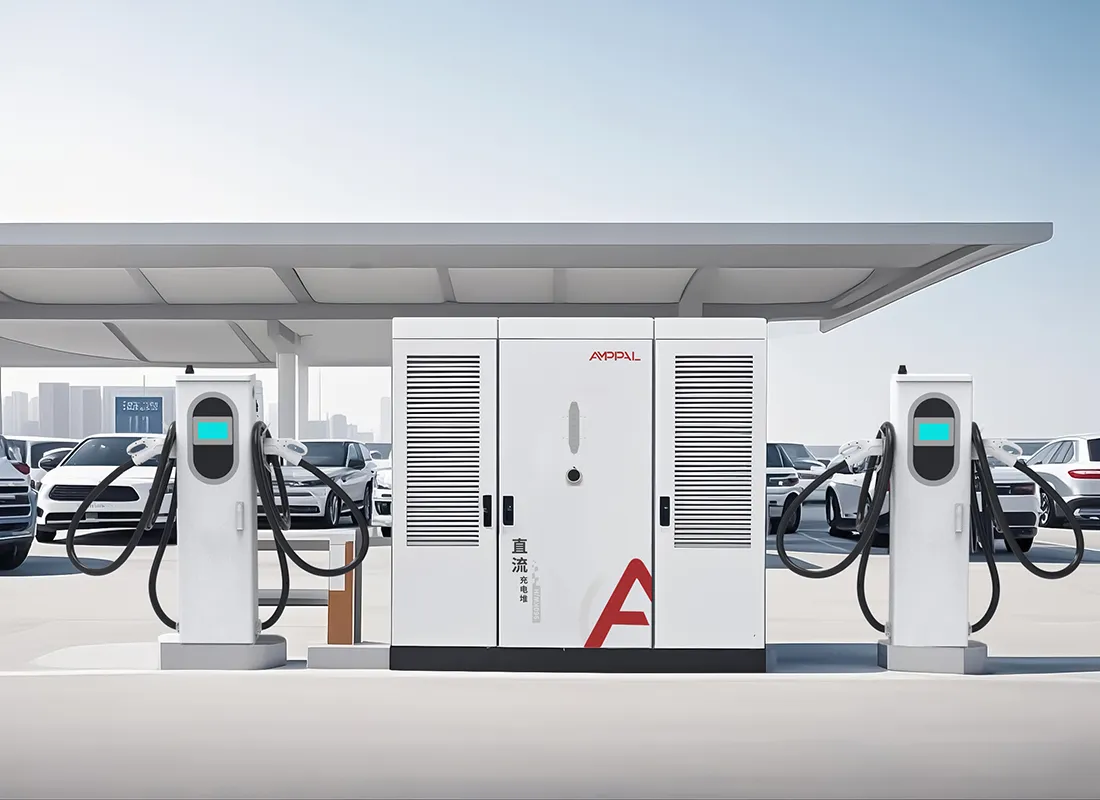

Hub regional sing kudu nglayani papat mobil kanthi rata-rata 150kW tanpa nambahake trafo kapindho.

Depot kanggo truk long-haul listrik nindakake biaya nedha awan 40-90 menit.

Pelabuhan lan logistik meter standarisasi ing konektor Cairan 600A kanggo armada.

Pilot koridor nasional ing negara-negara sing nganggo antarmuka pendingin cair sing didadekake IEC.

Carane Tumpukan lan Standar Bisa Bebarengan

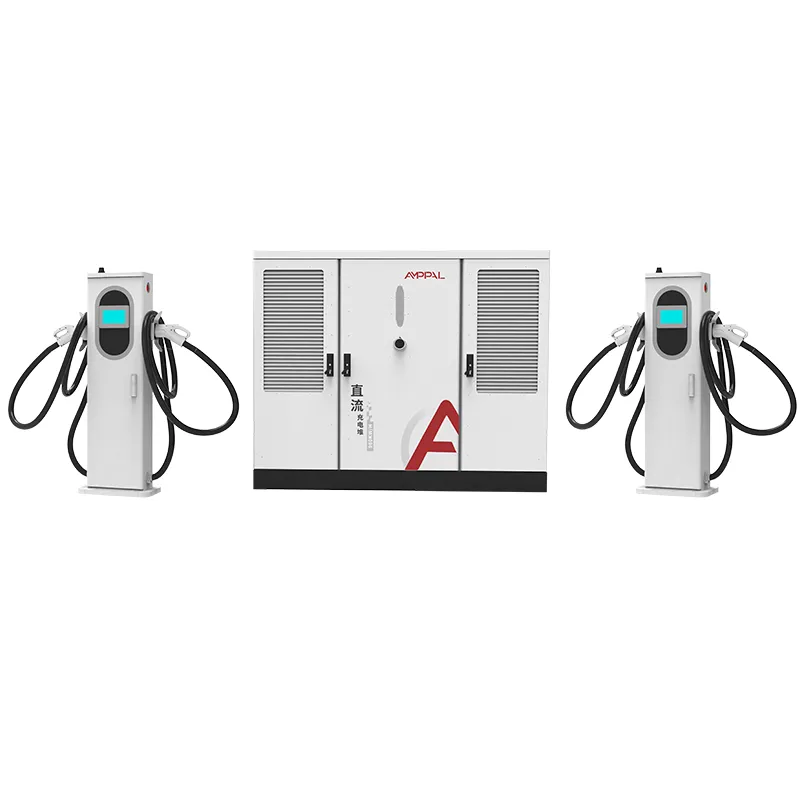

AF-DC-600 nganggo arsitektur sing padha karo kulawarga S2 liyane: input AC380V ± 15%, blumbang modul daya 600kW ing siji bus DC, lan terminal 600A sing adhem cair kanthi puteran coolant sing disegel. Penjadwal menehi saben terminal sing dijaluk saiki nganti watesan blumbang.

Karya antarmuka penting ing konektor, ing ngendi proposal standar nemtokake tata letak kontak, geometri pas coolant lan urutan jabat tangan antarane bedhil lan kendaraan. Iki minangka bagean sing ngidini truk 2026 plug menyang stasiun 2031 lan isih rembugan kanthi resik. Saben terminal dikirim karo revisi jabat tangan saiki, lan perangkat kukuh gun nganyari liwat OCPP kaya tumpukan liyane.

Telemetri nitih saluran OCPP padha kontrol daya, supaya backend ndeleng suhu coolant, siklus konektor lan kesehatan modul saben terminal - data workgroup IEC digunakake kanggo nyaring standar.

Ngluwihi Sertifikat: Proposal Standar AMPPAL

AF-DC-600 dikirim kanthi set sertifikat CE / TUV / CB / CCC / UL lengkap, lan konektor cair disertifikasi kanthi kapisah ing antarmuka sing diusulake.

Saben kabinèt ngresiki test resistance insulasi ing 1000VDC plus mriksa lampahing lemah.

Keseimbangan modul ing kolam renang 600kW divalidasi sajrone rong dina diobong ing bank beban pabrik.

Ketahanan senjata ngetutake tes sampling 20.000-siklus ukuran kanggo ramalan tugas koridor.

Proteksi ingress menyang IP54 (IEC 60529) lan kakebalan mundhak (IEC 61000-4-5) dikonfirmasi kanggo saben batch.

Laporan test kumpulan dikirim karo unit, kalebu log konektor saka burn-in.

Wolung Langkah Konco AF-DC-600

Baja lembaran kanggo pager kelas S2 dipotong ing laser TRUMPF, banjur dibentuk CNC.

Kabinet entuk finish njaba sing dilapisi bubuk.

Set modul sing cocog teka saka baris perakitan DC khusus.

Senjata Cairan 600A dipasang ing bangku sing resik, lan coolant disegel ing stasiun kasebut.

Busbars lan harnesses sing torsi-kontrol; loop coolant wis dites tekanan.

Robot FANUC nangani penempatan modul.

Unit kasebut dimuat karo perangkat kukuh, lan profil OCPP disetel kanggo backend sampeyan.

Mung sawise rong dina burn-in lan mriksa 14-titik kabinet njaluk crated.

Adopter Awal utawa Pengikut Cepet: Apa Sampeyan?

Tuku AF-DC-600 yen sampeyan lagi mbangun kanggo dasawarsa: koridor, armada truk, utawa jaringan nasional sing bakal standar ing antarmuka Cairan 600A. Perangkat keras standar awal ora mbutuhake retrofit nalika rekomendasi IEC wis diluncurake, lan jaringan koridor sing komitmen awal uga ngunci pasokan konektor sadurunge permintaan utama teka.

Skip nalika sesi sampeyan biasane kelas 250A: blumbang 600kW lan bedhil 600A luwih akeh tinimbang kabutuhan proyek, lan tumpukan 240kW utawa 360kW entuk bathi sing padha. Skip uga nalika sambungan kothak ora bisa nyonggo 600kW, amarga tumpukan bakal nganggur ngisor rating sawijining.

Yen sampeyan minangka jinis pengikut sing cepet, ngenteni dokumen IEC sing dirampungake bisa dipertahankan - nanging AF-DC-600 wis ngirim geometri AMPPAL sing diusulake, mula ngenteni utamane tuku kertas, dudu owah-owahan hardware.

Milih Supplier karo Swara ing Standar

AMPPAL nampilake proposal antarmuka sing adhem cair ing Canton Fair ing April 2025 lan minangka kontributor inti kanggo obrolan standar pendinginan cair global.

Proyek hidrogen ijo NEOM ing Arab Saudi njupuk 500 unit pendingin cair saka jalur produksi sing padha.

Simpenan mbangun ninggalake tanduran ing 15-20 dina kerja, lan pesenan minimal siji tumpukan.

200+ stasiun ing jaringan AMPPAL dhewe menehi data lapangan tim engineering babagan nyandhang konektor.

EXW, FOB Ningbo utawa CIF reregan karo engineer jenenge sing tetep liwat commissioning.

Pengiriman Kelas S2: Peti, Bolts lan Dokumen

Kabinet AF-DC-600 kanthi ukuran 1850 x 1850 x 1000mm dikirim ing peti kayu lapis sing dikuatake, kanthi saben terminal cairan 600A ing kothak sing dilapisi busa lan disegel coolant.

Siji tumpukan karo loro terminal mbukak saben wadhah 40-mlaku; bolts peti menyang ril lantai lan bobot reged mlaku 1400-1600kg saben set.

Bundel ekspor nggawa invoice komersial, daftar pengepakan, B / L, sertifikat asal lan laporan tes per-batch, ing istilah EXW, FOB Ningbo utawa CIF; segara barang saka Ningbo kanggo Rotterdam nganggo 32-38 dina, lan barang online iku pilihan kanggo Unit siji urgent.

Sampul Rong Taun Dibangun Sekitar 600A Peralatan

Warranty lumaku kanggo 2 taun liwat kabinèt, terminal, modul lan sirkuit coolant, karo antarmuka-geometri re-validasi marang standar berkembang klebu.

Kit isi ulang coolant lan bedhil cairan cadangan dikirim sajrone 3-5 dina kerja.

Pemeriksa remot triwulanan nonton tren suhu coolant lan count siklus konektor.

Lembar inspeksi nem sasi - level coolant, clamps, gun wear - diwenehake ing limang basa.

Baris WhatsApp khusus nyambungake sampeyan menyang insinyur sawise-sales, kanthi nomer seri ing file.

Ngoperasikake Tumpukan Dhuwur Saiki: Salah vs Tengen

Salah: Assuming sembarang konektor 600A saka bolo merek liyane karo gun AF-DC-600. Tengen: Gunakake konektor AMPPAL sing cocog; jabat tangan lan pas coolant tindakake standar ngajokaken, ora trabasan tertutup.

Salah: Mlaku tumpukan ing 600kW lengkap ing feed kothak 400A-dirating. Tengen: Setel watesan input ing HMI supaya cocog karo sambungan; panjadwal ngurmati iku.

Salah: Nambani bedhil cair kaya bedhil udara lan digulung kanthi kenceng. Tengen: Gantung ing pancing dock; kumparan nyenyet kink selang coolant.

Salah: Nglewati logging siklus konektor. Tengen: Deleng count siklus per-terminal saben triwulan; prediksi panggantos gun ing bab 10% akurasi.

Salah: Nganyari perangkat kukuh tanpa mriksa versi OCPP ing situs. Tengen: Cocokake profil backend dhisik; tumpukan ndhukung 1.6 lan 2.0 nanging padha ngalih ing config.

Swara saka Penyebaran 600kW Awal

Operator dalan Turki nginstal siji AF-DC-600 ing September 2025 ing koridor uji coba. Manajer teknik kasebut ujar yen konektor sing didadekake IEC minangka faktor penentu, amarga uji coba 350kW sadurunge wis nggunakake plug kepemilikan sing terdampar. Keluhan: komisi njupuk seminggu luwih suwe tinimbang 480kW S2 amarga operator kothak pengin sinau proteksi ekstra. Dheweke saiki ngrancang unit liya kanggo arah ngelawan.

Depot Norwegia sing ngisi semi listrik nggunakake tumpukan kanggo nedha awan ngisi telung truk. Imbangan panjadwal papat-lane makarya minangka specced, lan truk tindak saka 20% kanggo 80% negara daya ing bab 40 menit saben; manager situs nyatet daur ulang coolant nutup needed siji mriksa tingkat ing nem sasi, ora banyu saben minggu top-ups padha samesthine.

Pangembang koridor Kazakhstan tuku rong unit sawise rapat Canton Fair ing ngendi AMPPAL menehi proposal kasebut. CEO dheweke ujar yen tuku saka kontributor standar rumangsa luwih aman tinimbang tuku saka pengikut, lan dheweke mrentah unit katelu sadurunge dikirim.

FAQ Standar: Wolung Jawaban Lurus

P: Apa persis sing diusulake AMPPAL ing Canton Fair?

A: Standar antarmuka pangisian daya kanthi cairan sing nutupi geometri konektor, fitting coolant lan protokol jabat tangan; ahli IEC nuduhake kapentingan ing proposal.

P: Apa AF-DC-600 bisa digunakake karo mobil saiki?

A: Ya, saben terminal ndhukung CCS1, CCS2, GB/T, CHAdeMO lan NACS, mula armada saiki ngisi daya normal.

P: Apa owah-owahan nalika standar IEC rampung?

A: Kemungkinan firmware lan nganyari test; geometri hardware AMPPAL ngajokaken wis ing produk, supaya konektor fisik ora ngganti.

P: Apa siji tumpukan bisa nglayani papat mobil bebarengan?

A: Ya, blumbang 600kW pamisah nganti 8 terminal, kanthi jalur cair 600A diprioritasake.

P: Apa sing dibutuhake instalasi saka kothak?

A: AC380V ± 15% telung fase; output lengkap narik bab 910A saben phase, supaya paling Camping rencana trafo.

P: Apa coolant aman nalika tabrakan?

A: Cairan kasebut dielektrik lan ora beracun ing volume sing digunakake, lan daur ulang disegel lan diuji tekanan.

P: Sepira cepet kita bisa njupuk pangiriman?

A: Udakara telu nganti patang minggu (15-20 dina kerja) sawise ndharat simpenan kanggo mbangun saham.

P: Apa garansi nyakup nganyari standar ing mangsa ngarep?

A: Nganyari firmware gratis sajrone 2 taun, lan geometri hardware wis cocog karo standar sing diusulake.
