V2G Bidirectional DC Fast Charging System kanggo Smart Grid lan Manajemen Energi Armada

Apa 120kW Bidirectional Charger kanggo Depot

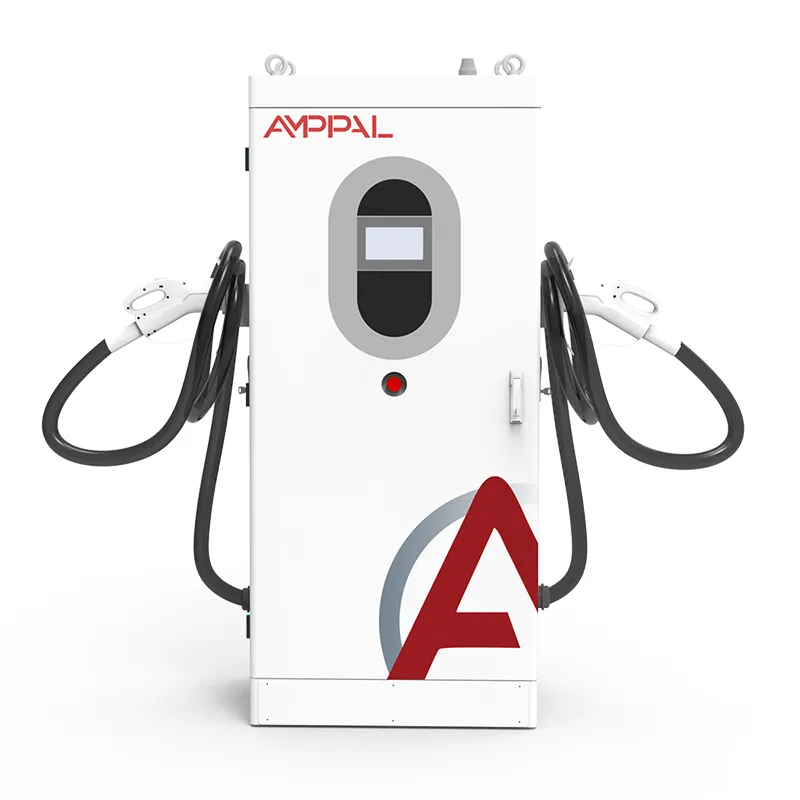

Elektrifikasi armada biasane mandheg ing siji nomer: biaya panjaluk. V2G Bidirectional DC Fast Charging System kanggo Smart Grid lan Manajemen Energi Armada (Model AF-DC-120-Y-B-Z-3/4/5-H) pangisi daya DC bidirectional 120kW dibangun kanggo nyerang - iku ngisi batre sewengi utawa tengah esuk, banjur inverts daya saka baterei padha bali menyang depot hard.

Ing 120kW iku kelas depot: loro nganti patang van saben jam, siji truk abot ing wektu cukup, utawa aset bangunan-ukuran. Kode model AF-DC-120-Y-B-Z-3/4/5-H nyandi konektor, dawa kabel, lan opsi - pramila tender nyathet nganggo kode tinimbang sufiks sing prasaja.

Apa Depots Pick AF-DC-120

Dhaptar para panuku, ing urutan tim keuangan biasane takon:

Pengurangan panjaluk: 120kW discharge sajrone rong jam saben dina bisa nyuda puncak saben wulan - ing USD 8-15 saben kW saben wulan, USD 1,000-2,000 disimpen saben wulan ing irisan kasebut.

Siji unit, loro aliran revenue: arbitrase energi plus nyuda panjaluk; ing saiki EU lan US nyebar, payback tanah ing 2-4 taun.

Puncak cukur ing skala bangunan: 120kW flattens spike sore situs, ora mung trims iku.

13 fungsi pangayoman lan IP54, ukuran kanggo yard kapapar.

Desain suhu amba: rating -30C njaga armada mangsa Skandinavia lan Kanada tetep operasional.

Jaringan seluler kabel plus karo OCPP 1.6/2.0, dadi gabung karo backend armada sing wis ana.

Spesifikasi Teknis

Lima Armada lan Skenario Bangunan kanggo 120kW

Ing ngendi unit bidirectional 120kW entuk tetep:

Depot pangiriman lan kurir: van ngisi sewengi ing wayah wengi lan dibuwang nalika puncak bangunan sore.

Depot bis sing mbutuhake turnaround luwih cepet tinimbang 60kW bisa menehi.

Warehouses karo toko kadhemen gedhe: jendhela discharge selaras karo mundhak kompresor sawise 16:00.

Menara kantor kanthi armada EV staf: garasi dadi aset 120kW saben teluk kanggo puncak sore.

Utilitas nyoba V2G ing armada dhewe sadurunge ngluncurake program pelanggan.

Carane Unit 120kW Balance Beban Depot kang

Daur ulang operasi prasaja kanggo njlèntrèhaké, nuntut kanggo nglakokaké. Ing wayah wengi unit mbenerake kothak AC menyang DC nganti 120kW, ngisi armada. Antarane 16:00 lan 21:00 - utawa kapan tarif situs puncak - konverter padha inverts DC bali menyang AC, diselarasake kanggo sumber bangunan kang. Papan kontrol arbitrates arah saben siklus; van ing 40% negara daya mung lenggah metu jendhela discharge.

Peak cukur dianggo ing meter, ora pangisi daya. Biaya panjaluk disetel kanthi rata-rata 15 menit paling dhuwur ing sasi. Situs sing paling dhuwur ing 400kW ing 18:00, kanthi 120kW dibuwang sajrone 90 menit kasebut, nyathet puncak sing luwih cedhak karo 280kW - lan nomer kasebut ngetutake situs kasebut sajrone wulan tagihan. Operator nonton kurva, nyetel jadwal ing platform AMPPAL, lan supaya unit ngoyak setpoint.

Cuaca kadhemen minangka pembunuh ekonomi armada sing didhelikake. Ing ngisor iki kira-kira 0C, baterei nampa daya luwih alon kajaba BMS kendaraan prasyarat. Modul kasebut dirating nganti -30C lan komunikasi tetep urip ing kadhemen, mula sesi esuk diwiwiti kanthi jadwal; Manajemen termal kendaraan isih nemtokaken carane sel cepet njupuk energi.

Sertifikasi lan Bukti Test Pabrik kanggo 120kW

Berkas bukti sing mlaku kanthi unit 120kW:

Laporan CE lan TUV kalebu safety lan EMC ing kelas daya 120kW.

IEC 61851 Konformitas kanggo prilaku pangisi daya DC, kabel, lan kontrol konektor.

Konformitas ISO 15118 kanggo komunikasi bidirectional karo kendaraan.

Tes rutin pabrik ing saben unit: mlaku bidirectional lengkap ing 120kW plus insulasi, lemah, lan mriksa bocor.

IP54 diverifikasi saben IEC 60529; modul suhu amba dites ing -30C lan +55C.

Ketik cathetan tes kasedhiya kanggo aplikasi sambungan kothak ing umume pasar EU lan GCC.

Saka Sheet Metal kanggo Kintunan: 120kW Manufaktur

Kabinet 120kW diwiwiti minangka baja lembaran lan godhong diuji kira-kira rong minggu sabanjure. Urutan Yueqing:

Bingkai lan panel digawe ing pukulan CNC lan rem penet, banjur dilas kanthi jig kanggo nahan amplop 1620 x 750 x 560mm.

Rak daya sing wis dipasang - rolas modul 10kW ing bangunan standar - dipasang lan dipasang ing piring termal.

Wiring kontrol wis loomed lan routed ing Papan darmabakti, labeled saben diagram wiring.

Power-on pisanan: mbukak firmware, mriksa tampilan, lan komunikasi.

Tes beban rong bagean ditindakake: enem jam ing ngisi daya 120kW, banjur patang jam ing 120kW bali menyang bis uji.

Efisiensi lan faktor daya dicathet ing 20%, 50%, lan 100% beban ing rekaman serial.

Kabinet disegel, dicap, lan dipriksa; saben fastener wis torsi-dicenthang.

Crating kedadeyan sajrone seminggu sawise mlebu test; wektu timbal kanggo mbangun standar 15-20 dina apa.

Ukuran Armada Tengen: Nalika 120kW Cocog, Nalika Ora

Mulai karo kurva permintaan, dudu jumlah kendaraan. Tarik data interval 15 menit rolas wulan. Puncak ing wayah sore karo armada diparkir? 120kW discharge langsung migunani. Puncak jam 11:00 nalika armada ana ing dalan? Unit isih bisa ngisi daya - nanging crita panjaluk ambruk lan pangisi daya siji arah katon luwih apik.

Cocokake unit kanggo campuran konektor armada. AF-DC-120 ndhukung CCS1, CCS2, GB/T, CHAdeMO, lan NACS, dikunci dening kode model ing wektu pesenan. Depot campuran? Rencanakan siji bedhil saben teluk lan nyimpen perakitan kabel cadangan ing saham.

Ora kanggo sampeyan yen trafo sampeyan ora bisa njupuk beban ekstra 120kW sanajan nganggo manajemen beban, utawa yen kode kothak sampeyan ora duwe kerangka ekspor - mung discharge-kanggo-muat-mung mbantu, nanging arbitrase lengkap mbutuhake tarif V2G. Telung van? Unit 30kW luwih apik; Kapasitas tuku 120kW sing ora bakal digunakake.

Nggarap AMPPAL ing Proyek Armada 120kW

Standar mbangun kapal ing 15-20 dina kerja; kustomisasi model-kode - konektor, dawa kabel, werna - beku ing konfirmasi pesenan.

Siji unit kanggo evaluasi, loro nganti lima kanggo depot pilot, lan rega volume kanggo rollouts multi-depot.

Sertifikat lan cathetan tes jinis diwenehake sadurunge dikirim kanggo persetujuan sambungan jaringan.

OCPP 1.6/2.0 lan platform AMPPAL loro-lorone didhukung; manajemen mbukak koordinat sawetara Unit ing siji sambungan.

AMPPAL ngoperasikake 200+ stasiun dhewe lan wis ngirim 1M+ unit wiwit 2014 - panuku armada menehi hasil karo operator, dudu kertas.

Logistik kanggo 120kW Depot Charger

AF-DC-120 ngukur 1620 x 750 x 560mm lan dikirim kanthi tegak ing peti kayu sing dikuatake, kira-kira 300kg kanthi bedhil lan kabel, direkayasa kanggo loading sisih kanthi diagram rigging - rong garpu lan bar spreader nangani.

Wadhah 20 kaki njupuk enem unit; 40-mlaku dhuwur-kubus rolas. Pesenan armada teka minangka wadhah lengkap, bedhil dikempalken kanthi kapisah kanggo nglindhungi konektor.

Ketentuan FOB Ningbo utawa Shanghai minangka standar; CIF, CFR, lan DAP ing panyuwunan. Dokumentasi: invoice, daftar kemasan, bill of lading, deklarasi CE, lan sertifikat tes; Pernyataan kesesuaian ISO 15118 disiapake kanggo dossier kothak.

Cakupan Sawise Penjualan kanggo Situs Armada

Rong taun saben unit. Operator armada biasane nambah kontrak lengkap - downtime ing pangisi daya depot biaya luwih saka tutup.

modul daya panas-swappable ing lapangan; kapal Simpenan regional spares ing 3-5 dina apa.

Diagnosa remot liwat sambungan unit dhewe; paling faults ditanggulangi tanpa riko situs.

Dhukungan komisi kalebu tes muatan karo kendaraan sampeyan lan tinjauan kurva permintaan sawise wulan tagihan pisanan.

Nganyari perangkat kukuh gratis kanggo urip produk, kalebu revisi OCPP lan koreksi ISO 15118.

Kesalahan Operasional ing Situs Armada

Salah: Ukuran trafo kanggo ngisi daya lan discharge bebarengan. Tengen: jadwal discharge marang beban net situs supaya ngisi daya lan inverting ora numpuk dadi siji spike.

Salah: Nambani biaya panjaluk minangka tetep. Tengen: lacak puncak saben wulan 15 menit - siji sore sing ora becik nyetel tagihan kabeh wulan.

Salah: Discharge saben van menyang ambane padha. Tengen: nyetel lantai armada (sebutake 30% SOC) supaya operasi esuk ora diwiwiti kanthi cepet.

Salah: Nglirwakake jendhela sing adhem. Tengen: ngaktifake jadwal preconditioning ing mangsa lan nyuda pangarepan ing esuk sing paling adhem.

Salah: Ngidini sistem manajemen armada lan pangisi daya ora setuju babagan kontrol sesi. Tengen: nggawe backend OCPP minangka sumber siji bebener kanggo jadwal.

Umpan Balik Operator Armada Sawise Nem Sasi

Perusahaan kurir ing UK Midlands nganggo enem AF-DC-120 ing rong depot. Discharge sore saka armada 40-van nyuda biaya panjaluk gabungan kira-kira 22% ing kuartal pisanan; payback dipindhah saka 4,2 kanggo 3,1 taun. Keluhan: diagram rigging nganggep dock loading - situs liya mbutuhake telpon crane.

Operator toko kadhemen ing Polandia nggunakake telung unit ing ngendi kompresor mundhak sawise jam 16:00. Discharge didadekake siji kanggo jendhela sing nyekeli puncak kacathet ing rong sasi panas. Manajer kasebut nyathet yen unit kasebut hum ing nada sing konsisten tinimbang muter kanthi banter - staf wengi ngapresiasi.

A depot kotamadya ing Norwegia mbukak siji unit liwat minggu -25C ing Januari. Sesi esuk diwiwiti kanthi jadwal saben dina; kendaraan preconditioning katutup daya daya ing esuk paling kadhemen, persis minangka manual warns. Siji-sijine sing dikarepake: kabel bedhil sing luwih dawa kanggo reresik bank salju - dheweke mrentahake extension kasebut mengko.

FAQ Armada V2G

P: Apa sing dikarepake biaya, persis?

A: Bagean saka tagihan komersial adhedhasar imbang rata-rata 15 menit paling dhuwur ing sasi, asring USD 8-15 saben kW - siji sore ala nyetel kabèh sasi.

P: Apa AF-DC-120 bisa mbukak kabeh bangunan?

A: Iku offsets nganti 120kW saka mbukak situs, cukup kanggo flatten depot utawa kantor puncak; iku dudu pasokan bangunan wutuh.

P: Kepiye cara ngitung mbayar maneh?

A: Pengurangan permintaan plus arbitrase energi dikurangi unit lan biaya instalasi; ing saiki EU lan US nyebar, situs armada break malah ing 2-4 taun.

P: Apa hawa adhem mandheg ngeculake V2G?

A: Ora - modul dirating kanggo -30C. Ngisi daya ing kadhemen jero diwatesi dening prakondisi baterei kendaraan, dudu pangisi daya.

P: Konektor endi sing cocog karo armada?

A: CCS1, CCS2, GB / T, CHAdeMO, utawa NACS - kode model ndandani konfigurasi kanthi urutan, lan rakitan kabel bisa diganti lapangan.

P: Apa sawetara unit bisa nuduhake siji trafo?

A: Ya - manajemen muat ing platform AMPPAL utawa backend OCPP sampeyan koordinat.

P: Apa yen kothak mudhun mid-discharge?

A: Unit mandheg inverting lan nyinkronake maneh nalika sumber bali; iku piranti kothak-disambungake, ora sumber islanding.

P: Apa ngeculake baterei armada?

A: Siklus discharge ambane moderat ana ing garansi EV; njaga lantai armada ing 30% SOC mbatesi stres.
