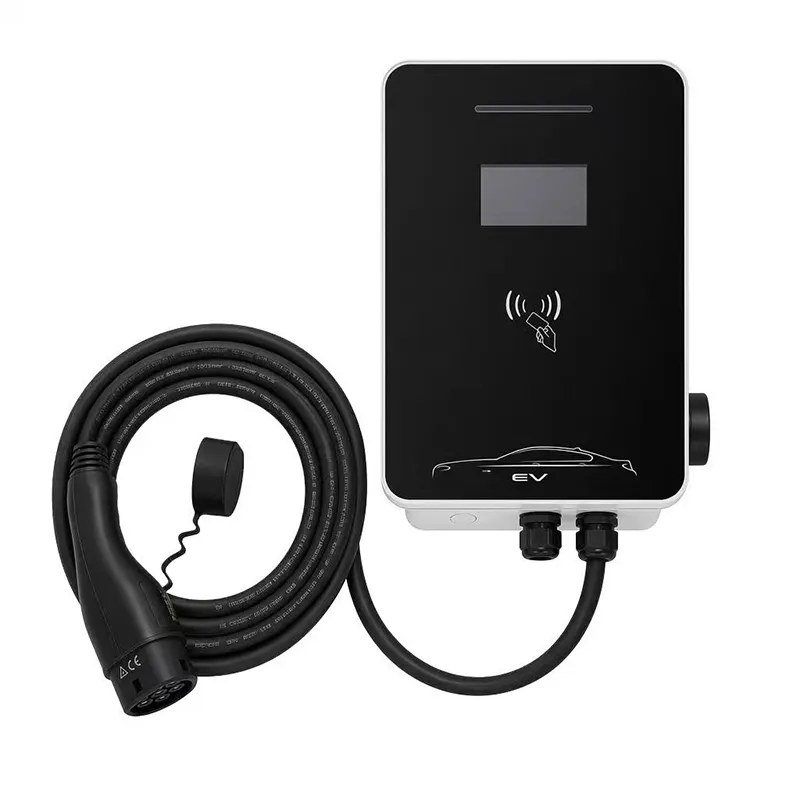

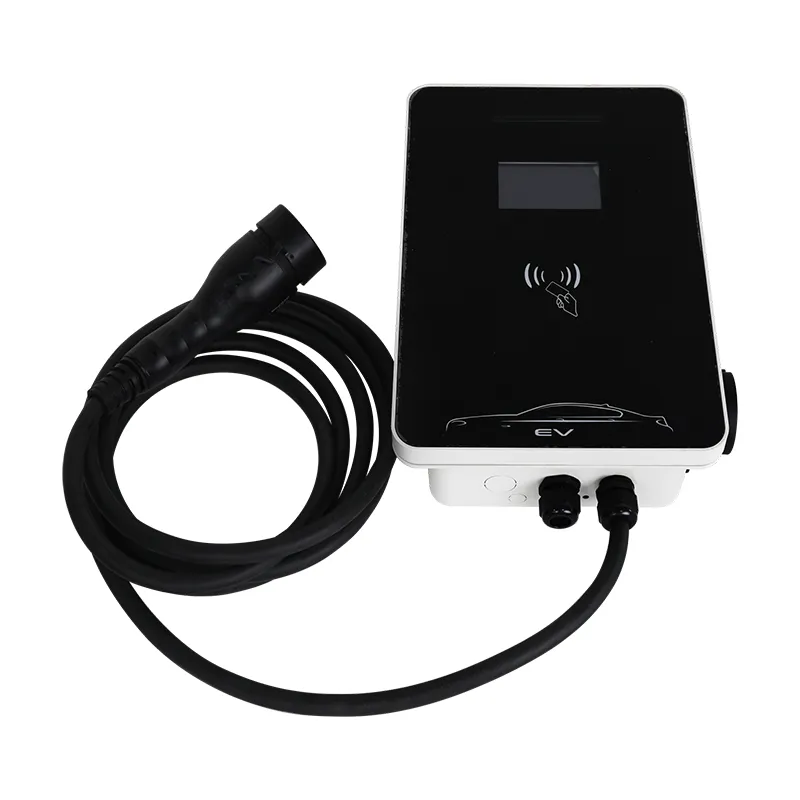

11kW AC Wallbox EV Charger kanggo Pangisi daya omah lan papan kerja

Telung Fase 11kW: Nganyarke Sepi sing Cocok karo Bangunan Lawas

Charger EV AC Wallbox 11kW kanggo Ngisi Daya Residential lan Workplace minangka daya paling gedhe sing biasane bisa ditambahake menyang bangunan lawas tanpa ndemek trafo dalan.

Pasokan 380V telung fase ing 16A saben fase ngirimake 11kW nalika narik arus kurang saka unit 7kW fase siji. Kasunyatan counterintuitive iku kabeh crita stasiun RZ iki.

Kanggo pemblokiran apartemen 1970-an, bengkel cilik utawa bangunan farm, nambah kapasitas telung phase asring luwih gampang saka upgrade feed siji-phase - amarga fase wis ana, nunggu.

Kaca iki babagan path retrofit kasebut: apa sing dibutuhake RZ 11kW, apa sing dipriksa dening tukang listrik, lan nalika telung fase bener-bener ngalahake fase tunggal.

Napa 16A saben Fase minangka Hadiah kanggo Grid

Ing 380V telung fase, 11kW padha karo mung 16A saben fase. Pangisi daya 7kW fase siji narik 32A ing siji fase - kaping pindho arus ing siji kabel.

Saiki, dudu daya, sing dadi panas kabel, nandheske pemutus lan voltase sags. Nyebarake 11kW ing telung fase ngethok beban saben kabel, mula akeh utilitas nyetujoni pangisian daya AC telung fase sing bakal nolak undian fase tunggal sing luwih gedhe.

Ing laku iki tegese: sirkuit telung phase 16A asring wis ana ing bangunan lawas (oven, pemanas banyu, mesin workshop), lan nambah pangisi daya kanggo iku uga perlu apa-apa liyane saka posisi breaker cadangan.

Iku uga ninggalake headroom. Yen bangunan mengko nambah solar utawa pangisi daya liya, Papan telung phase nyerep tanpa kabel re-narik.

Apa Retrofitting Papan Distribusi Lawas melu

Tukang listrik sampeyan mbukak dhaptar priksa singkat: konfirmasi bangunan kasebut duwe telung fase (papat kabel ing sumber sing mlebu - telung fase ditambah netral), ngukur beban sing ana saben fase, lan golek posisi DIN cadangan kanggo pemutus 16A utawa 20A karo RCD.

Ing paling retrofits pangisi daya ora perlu kabel anyar kanggo werna - mung 5x2,5 mm2 mbukak saka Papan kanggo stasiun, kang kanggo tembok garage cendhak, narik mirah.

Yen bangunan mung fase siji, jawaban sing jujur ​​yaiku 11kW RZ minangka produk sing salah. A stasiun siji-phase 7kW iku tengen, kajaba sing gelem mbiayai upgrade meter telung phase - biaya sing beda-beda gumantung wildly dening negara.

Kita ngirim saben stasiun kanthi stiker konfigurasi kanggo tukang listrik (rating breaker, nilai torsi, jinis RCD) supaya dokumen inspeksi tetep prasaja.

Spesifikasi Teknis

Fase Tunggal vs Tiga Fase: Matematika Multi-Bay

Bandhingake rong bangunan, saben pengin rong ruang pangisi daya.

Bangunan A nggunakake rong stasiun siji-phase 7kW: total 64A ing siji phase (utawa pamisah manual), loro 32A breakers, lan risiko boten seimbang kalebet ing trafo cilik.

Bangunan B nggunakake loro stasiun telung fase 11kW: 32A saben phase total, imbang dening desain, lan saben bay daya mobil 11kW-mampu meh 60% luwih cepet saka teluk 7kW.

Titik tipping prasaja: yen sampeyan ngrancang loro utawa luwih teluk - utawa siji teluk sing kudu ngladeni mobil 11kW - ​​menang telung fase ing kapasitas lan keseimbangan. Siji teluk, pasokan fase tunggal: tetep fase tunggal.

Kanggo konteks kacepetan, 11kW ngisi baterei 60 kWh saka 20% nganti 80% sajrone 3,5 jam - cukup cepet kanggo turnover awan ing bengkel utawa depot.

Situs Ngendi 11kW Telung Fase minangka Jawaban Tepat

1) Blok apartemen lan garasi HOA kanthi papan telung fase - siji stasiun nglayani akeh warga kanthi urutan. 2) Lokakarya cilik lan depot kanthi 3-5 EV - van lan kendaraan pangiriman ngisi antarane rute. 3) Ladang lan properti deso kanthi pasokan pertanian 380V. 4) Hotel lan B & Bs karo pawon telung phase - Papan padha feed pangisi daya sewengi. 5) Sembarang situs tata surya - pasangan pangisian daya telung fase kanthi alami kanthi inverter telung fase.

Utas umum: telung fase wis ana. Nalika iku, 11kW biaya lagi wae kanggo nginstal saka 7kW siji-phase lan pindho kacepetan daya kanggo mobil kompatibel.

Proses Kepatuhan lan Verifikasi

Kepatuhan gumantung ing uji IEC 61851-1: 2017 Mode 3, kanthi tandha CE ditanggepi.

Perlindhungan mlebu IP54 diverifikasi kanthi tes; operasi saka -20C kanggo +50C.

Pengujian produksi 100%: kontinuitas bumi, insulasi DC 500V, tahan dielektrik 1.5kV.

Unit Sample saka saben roto desain sing uyah-semprotan kanggo 96 jam, lan contactor wis cycled setengah yuta kaping sadurunge desain wis mlebu mati.

OCPP 1.6J conformance dicenthang marang sawetara backends utama sadurunge kiriman.

Sertifikat pabrik CE, TUV, CB lan UL, diaudit dening badan notifikasi eksternal.

Mbangun Stasiun RZ: Alur Pabrik 8 Tahap

1) Papan SMT kanthi inspeksi optik otomatis lan lapisan konformal. 2) Power bagean - telung phase contactor set, antarmuka meter, OCPP controller - kabel lan torsi-dicenthang. 3) Housing perakitan, kanthong layar dipasang yen dhawuh. 4) Kabel 5m Tipe 2 liwat kelenjar sing dikontrol torsi. 5) Tes fungsional langsung kalebu beban telung fase nyata lan jabat tangan OCPP. 6) Tes safety pot dhuwur. 7) Serial menehi tandha lan konfigurasi perangkat kukuh. 8) Kothak karo kit soyo tambah lan stiker config listrik; 24-jam burn-in sampel saben batch.

Pabrik Yueqing (Zhejiang) nganggo garis AC lan DC kanthi kapisah; sheet metal asalé saka sel robot dibangun karo FANUC (Shanghai) lan TRUMPF (Jerman) partners. Kapasitas taunan ngluwihi siji yuta unit.

Kanggo pesenan retrofit, kita bisa nyetel firmware kanggo kode kothak negara sadurunge dikirim - ngandhani kontak sales sampeyan menyang ngendi unit kasebut.

Sadurunge Order: Priksa Papan, Meter lan Kabel

Telung mriksa mutusake manawa 11kW RZ minangka instalasi utawa proyek sedina: 1) Apa meter utawa papan duwe telung fase? 2) Apa ana posisi breaker spare karo kamar kanggo jinis A utawa B RCD, 30 mA? 3) Apa roto saka Papan kanggo parking bay ing bab 30 m ing 2,5 mm2 (mlaku maneh kudu 4 mm2)?

Yen kabeh telu ya, sampeyan ndeleng instalasi AC daya dhuwur sing paling gampang kasedhiya. Yen pisanan ora, mandheg - tuku unit fase siji.

Aja lali sisih mobil. Stasiun kasebut siap 11kW, nanging mobil sampeyan kudu nampa AC telung fase kanthi 11kW. Akeh sing nindakake; Mobil mung 7kW mung ngisi daya ing 7kW ing siji fase - stasiun nangani kanthi otomatis.

Disaranake ngirim foto papan kanthi email; engineers kita mangsuli ing siji dina bisnis karo ya / ora lan Rekomendasi breaker.

Napa AMPPAL kanggo Retrofits lan Situs Multi-Unit

Zhejiang Anfu Teknologi Energi Anyar wis ngasilake peralatan voltase lan pangisi daya sing sithik wiwit taun 2014, kanthi 260 staf ing situs ing Yueqing.

Produksi nganggo 15-20 dina kerja saka konfirmasi pesenan. Perlu siji unit kanggo nguji papan distribusi sampeyan dhisik? Sampel mabur ing 3-5 dina.

Saka 100 unit, kita ngatur logo, kabel, warna layar lan omah, lan prasetel perangkat kukuh kanggo konfigurasi pasokan negara sampeyan.

Dokumen persetujuan grid: Deklarasi CE, laporan tes IEC, manual, sertifikat inspeksi pabrik.

Peralatan kita lumaku ing luwih saka 40 pasar, lan grup wis 200-plus stasiun dhewe ing operasi.

Uji coba MOQ 1 unit; tingkat volume saka 20 unit.

Pengemasan Stasiun Tiga Fase kanggo Ekspor

RZ 11kW dikirim ing karton 460 x 340 x 200 mm, reged kira-kira 8,5 kg - bobot ekstra yaiku set kontaktor telung fase. Kargo udara cocog karo 1-10 unit; pallet 24 gerakane dening layanan pallet kurir ing 5-7 dina kanggo Eropah.

Nyana kira-kira 480 unit ing wadhah 20 kaki, palletised 20 karton saben palet lan dibungkus.

Istilah perdagangan mbukak FOB Ningbo utawa Shanghai, kanthi kasedhiya EXW lan CIF. Dokumen kalebu invoice komersial, dhaptar pengepakan, deklarasi CE lan sertifikat asal; pembayaran dening L / C utawa D / P.

Ketentuan Garansi lan Dhukungan Teknis

Garansi 2 taun kanggo cacat manufaktur; situs komersial entuk penanganan prioritas.

Spares (kontroler OCPP, set kontaktor, layar, kabel) dikirim ing 7 dina kerja.

Dhukungan remot gratis: insinyur kita mlaku-mlaku karo tukang listrik liwat retrofit nganggo foto utawa video, mangsuli sajrone sedina kerja.

Nganyari firmware lan bantuan konfigurasi kalebu sajrone garansi.

Kanggo proyek retrofit sing mbutuhake tukang listrik sing mumpuni ing situs, kita kerja liwat mitra layanan ing Jerman, Prancis lan UAE.

Retrofit Apa lan Aja

Salah: nganggep bangunan kasebut telung fase amarga ana telung sekring. Tengen: verifikasi ing meter kanthi tes fase utawa takon sarana - telung sekring bisa dadi pamisah fase siji.

Salah: ngimbangi fase kanthi nyoba lan kesalahan. Tengen: duwe pangukuran listrik saben fase lan aturake pangisi daya menyang set sing paling sithik.

Salah: nggunakake breaker 20A karo kabel 1,5 mm2. Tengen: cocog kabel salib-bagean kanggo roto dawa - 2,5 mm2 ing 30 m, 4 mm2 ngluwihi.

Salah: nuntun kabel sumber ing lawang utawa dalan. Tengen: mbukak saluran ing sadawane tembok menyang unit.

Salah: nglirwakake jinis RCD. Tengen: pas jinis A utawa B, 30 mA, saben stiker config - sensing bocor DC stasiun nganggep.

Laporan Lapangan Saka Situs Tiga Tahap

Apartemen HOA ing Sofia, Bulgaria nambahake siji 11kW RZ menyang papan telung fase blok 1970-an. Puluh siji kluwarga nuduhake stasiun liwat jadwal RFID backend OCPP; papan needed siji posisi breaker nyisakke lan boten liya. Cathetan bendahara: tukang listrik pisanan ngutip panggantos panel lengkap, lan sing kapindho nemokake slot DIN nyisakke - bedane yaiku kawruh, ora hardware.

Manajer depot kurir ing Krakow, Polandia mbukak telung unit kanggo 12 van pangiriman. Turnover awan minangka titik: van muter biaya 3,5 jam ing antarane rute, lan 11kW cocog. complaint kang: kabel tetep 5m, lan siji parking perlu kabel extension kang kudu sumber lokal amarga kita ora ngirim.

Co-op farm ing Lower Saxony, Jerman nguwasani rong stasiun saka pasokan 380V pertanian sing dienggo bareng karo pengering gandum. Fase-fase kasebut bisa ditindakake amarga puncak pangatusan ing musim gugur lan puncak pangisi daya ing musim dingin - ora nate pas. Keluhan cilik kasebut: perangkat kukuh mangsa mbutuhake nganyari remot sing butuh sedina kanggo jadwal, amarga Wi-Fi co-op lenggah ing bangunan sing kapisah.

Pitakonan Tiga Tahap, Jawaban Lurus

P: Mobilku mung ngisi 7kW fase tunggal. Apa 11kW boros?

A: Stasiun adapts lan ngirim 7kW; sampeyan tetep dalan telung fase kanggo mobil sabanjuré.

P: Apa aku bisa nginstal iki tanpa pasokan telung fase?

A: Ora - iku perlu 380VAC telung phase; kanggo situs siji-phase milih RZ 7kW.

P: Apa 11kW mbutuhake ijin sarana?

A: Biasane ora kanggo 16A saben phase, nanging konfirmasi karo distributor Panjenengan; sawetara negara mbebasake pangisi daya AC nganti 11kW saka kabar.

P: Sepira cepet ngisi daya 11kW?

A: Kira-kira 60 km jarak saben jam; baterei 60 kWh dadi 20% kanggo 80% ing kira-kira 3,5 jam.

P: Apa layar bisa ditambahake mengko?

A: Iku pilihan pabrik; pesen karo unit, amarga retrofitting kanthong tampilan ora praktis.

P: Apa yen fase bangunan ora seimbang?

A: Backend bisa gawe jadwal sesi, lan tukang listrik bisa nyambungake pangisi daya menyang set fase sing paling ora diisi.

Q: Apa 16A saben phase hard ing kabel lawas?

A: Ora - 16A minangka praktik bangunan standar; draw riskier punika 32A siji-phase, kang unit iki nyingkiri dening desain.

P: Apa aku butuh meter anyar?

A: Biasane ora; Yen meter sampeyan ora duwe registrasi telung fase, alat kasebut ngganti - gratis ing sawetara negara EU.
