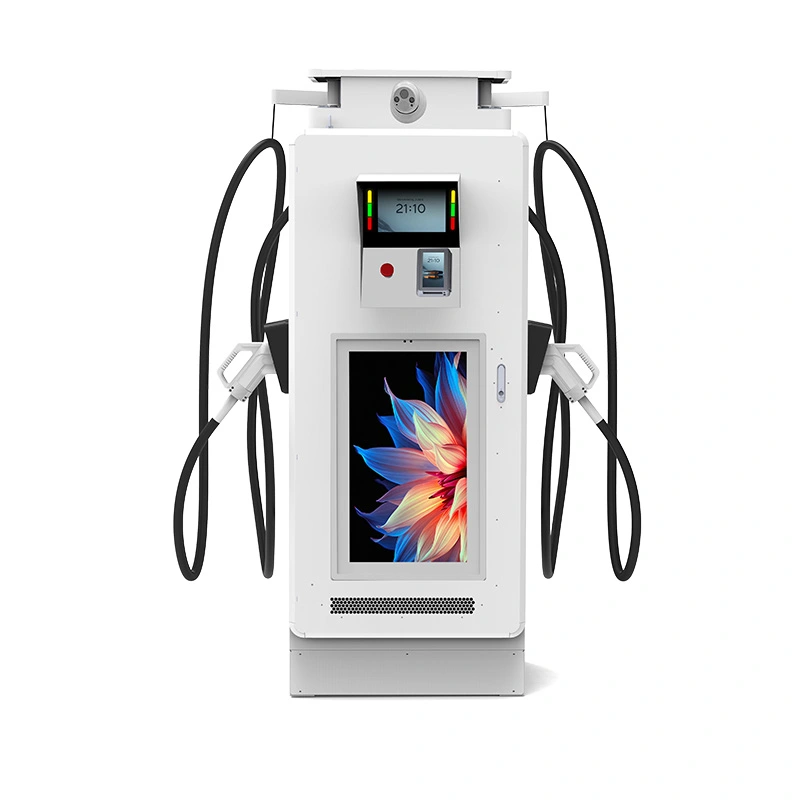

Pangisi daya DC EV Komersial 120kW kanthi Tampilan Digital kanggo Stasiun Umum

Dibangun kanggo Panel 480V: Pengisi Daya 120kW kanggo Situs Komersial Amerika Utara

Bangunan komersial Amérika Lor kabel kanggo 480V telung fase, lan pangisi daya sing nglirwakake kasunyatan sing nggawe trafo biaya ora budget kanggo. AF-DC-120-Y-B-M-4-H njupuk AC480V ± 10% ing 45-65Hz langsung, saéngga umume situs ritel, industri, lan campuran AS lan Kanada bisa dipakani saka panel sing ana tanpa nambah trafo langkah-mudhun.

Iki uga nyuda swara ing 60dB - kira-kira 5dB ing ngisor lemari DC sing khas - sing penting ing garis properti, apartemen sing ana ing jejere, lan distrik komersial sing mlaku kabeh wengi. Tampilan 32-inch 1920 × 1080 ing fascia nangani media utawa konten merek sampeyan, nanging crita listrik sing ndadekake model iki beda.

Efisiensi puncak ana ing 95%, kandang kasebut IP54, lan output CCS1 kalebu 0-250A. Iku mesin 120kW sing gampang ngomong ya ing ngleboke layanan, lan tampilan mbayar bagean instalasi liwat wektu.

Napa 480V Input lan 60 dB Ceiling Matter ing Property Line

Ora ana trafo langkah-mudhun: layanan 480V feed unit langsung, ngirit biaya, papan lantai, lan mundhut saka tataran konversi ekstra.

Input frekuensi lebar 45-65Hz ngidinake jaringan utilitas lan daya generator sing luwih lemah sajrone fase konstruksi, sing dadi kauntungan nyata ing situs kanthi pasokan sing ora stabil.

A langit-langit 60dB - bab tingkat obrolan normal - tansah tanggi lan Staff shift wengi nyaman.

Kacepetan kipas ngetutake beban lan suhu tinimbang mlaku kanthi lengkap saka plug-in, sing nyuda gangguan lan energi boroske sajrone siklus 24 jam.

Derating termal nglindhungi elektronik ing 50 ° C panas nalika rating 120kW terus jujur ​​ing kahanan normal.

Tampilan 32-inci isih nindakake tugas media - iklan, info stasiun, utawa loop merek sampeyan - liwat portal konten remot sing padha.

Spesifikasi Teknis

Spesifikasi pabrik AF-DC-120-Y-B-M-4-H persis kaya sing dikirim.

Situs sing Mbutuhake Visibilitas Keras lan Bengi Sepi

Pangembangan panggunaan campuran: eceran ing tingkat dalan kanthi apartemen ing ndhuwur - pangisi daya mlaku kabeh wengi tanpa nyebabake keluhan swara.

Rantai ritel AS lan Kanada: Panel 480V wis ana ing situs, mula unit kasebut mudhun menyang layanan sing wis ana.

Garasi parkir kantor lan hotel: 20-40 menit sesi ing 120kW giliran kios liwat dina kerja.

Kavling kotamadya cedhak blok omah: layar sing surem lan langit-langit 60dB tetep ramah lingkungan sanajan ing sesi sewengi.

Depot armada ing layanan 480V industri: siji panel feed pangisi daya lan peralatan toko sing ana.

Pusat konvensi lan papan acara: tampilan kasebut nggawa pesen sponsor sajrone pertunjukan, lan 120kW ngowahi mobil ing antarane sesi.

Kepiye Mesin Ngonversi 480V dadi DC - Tanpa Hum

Tahap input mbenerake AC480V telung fase menyang bus DC penengah, banjur konverter frekuensi dhuwur nyuda daya menyang voltase sing dijaluk kendaraan. Wide-bandgap modul switching alesan unit ngemu 95% efficiency puncak ing voltase input iki, kang harder saka muni - voltase input luwih ngencengi wates ngoper.

Crita swara babagan pendinginan, dudu konversi. Penggemar sing suhu-kontrol lan mbukak ing kacepetan sebagean paling wektu; mung beban abot sing terus-terusan nyurung menyang rpm lengkap. Iku prabédan praktis antarane unit 60dB lan lemari 65dB umum ing kelas iki.

OCPP 1.6/2.0 nggawa data sesi, diagnostik remot, lan nganyari perangkat kukuh, nalika tampilan mbukak feed konten dhewe. Loro-lorone sistem laporan dadi siji rekaman stasiun ing backend sampeyan.

Tes sing Ndhukung Klaim 60 dB lan Tandha Keamanan Listrik

Tekanan swara diukur ing 1 meter saka kabinèt kanthi muatan lengkap lan dicathet ing laporan tes unit, saéngga angka 60dB bisa diverifikasi, dudu guess brosur.

Persetujuan jinis CE lan TUV nutupi unit lengkap; Laporan listrik UL lan CB kasedhiya kanggo file ekspor.

Tes semprotan uyah 96 jam ing tutup lan segel bezel tampilan.

Tes insulasi lan lonjakan ing tahap input AC480V ing pita 45-65Hz lengkap.

A 48 jam full-load burn-in log gangguan, suhu, lan maca elektrik marang nomer serial.

Modul dirating -30 ° C nganti +55 ° C; unit lengkap ditemtokake kanggo -25 ° C nganti +50 ° C.

Saka Coil kanggo Crate: Nggawe Kabinet 480V-Siap

Langkah 1. Kumparan baja sing laser-Cut lan robot-gandheng ing garis FANUC.

Langkah 2. rem penet TRUMPF mbentuk panel; jas bubuk lan tamba tindakake.

Langkah 3. Tahap input 480V - contactors lan arrestors mundhak - kabel ing baris AC karo kontrol torsi.

Langkah 4. Modul rectifier lan sub-assembly tampilan dipasang ing garis DC.

Langkah 5. Déwan pendingin, penggemar, saluran, lan sensor suhu, dipasang lan disegel.

Langkah 6. Pengujian full-load ing 120kW ngrekam efisiensi, faktor daya, lan gangguan saben unit.

Langkah 7. A 48-jam burn-in siklus ngisi daya lan puter maneh layar bebarengan.

Langkah 8. pengawasan Final lan crating; pabrik wis dikirim liwat siji yuta unit liwat 2024.

Cocog karo Unit Tampilan 120kW karo Pintu Masuk Layanan Sampeyan

Spesifikasi unit iki nalika situs sampeyan ana ing Amerika Utara kanthi layanan komersial 480V, utawa ing pasar apa wae sing nganggo 480V telung fase. 120kW minangka kelas menengah sing praktis: pangisi daya lengkap kanggo umume EV penumpang sajrone 25-45 menit, tanpa panjaluk pakan saka lemari 160kW-plus. Iku uga menehi revenue stream kapindho liwat layar tanpa complicating electrical nginstal.

Aja tuku kanggo situs mung 208V utawa 230/400V layanan. Varian input iki tetep ing 480V, lan nambah trafo ngalahake kabeh titik - takon kita kanggo varian 380V yen kothak sampeyan.

Lan yen situs duwe kamar turu langsung ing ndhuwur forecourt, anggaran kanthi realistis: malah 60dB bisa dirungokake ing jero ruangan ing wayah wengi. Rencanana alangan swara utawa jadwal tutup daya wengi sadurunge tanggi ngajokake complaint pisanan.

Apa Nawakake AMPPAL sing Ora Distributor Lokal

Rega langsung pabrik saka Yueqing, kanthi sertifikat CE, TUV, UL, lan CB ing paket kutipan.

pangiriman 15-20 dina kerja sawise disetujoni; MOQ saka siji wadhah.

OEM / ODM: merek sampeyan ing kabinet lan ing layar boot tampilan.

Kita ngoperasikake 200+ stasiun dhewe, mula umpan balik teknik saka lapangan bali menyang desain.

Garansi 2 taun kanthi panel cadangan lan modul dikirim silang sajrone 5 dina kerja.

Pengepakan lan Pengiriman Unit 120kW kanggo Situs Proyek AS

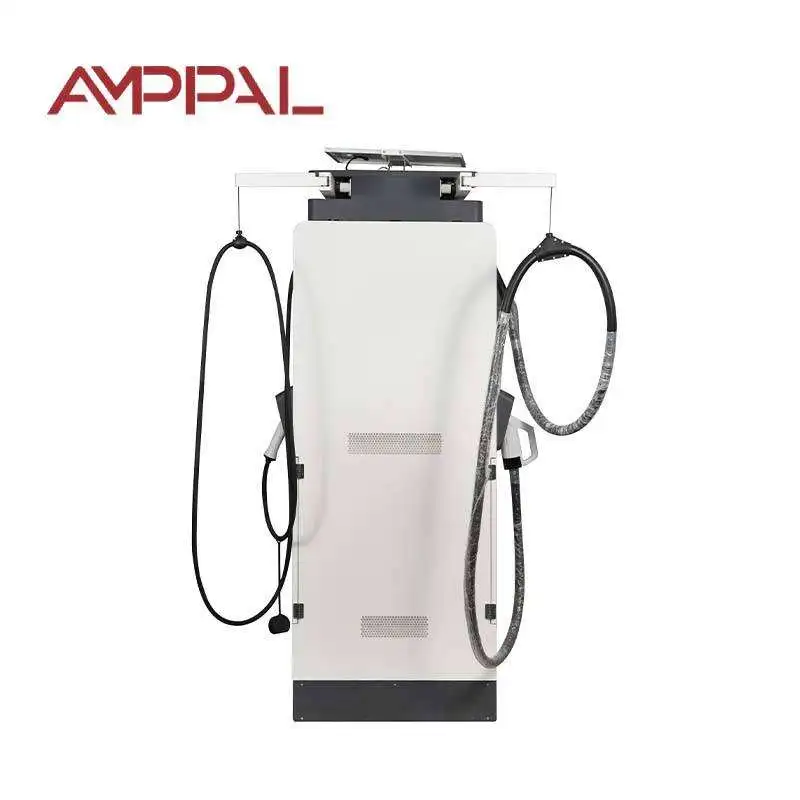

Kabinet dikirim kanthi tegak ing peti baja sing ukurane kanggo awak 1800 × 750 × 690 mm. Tampilan kasebut ditutupi busa lan kayu lapis, lan perakitan CCS1 numpak ing kothak batin sing empuk.

Peti duwe kanthong garpu lan papat titik angkat; rencana peti metu karo kutipan supaya pengiriman barang sampeyan bisa ngrancang truk saka port menyang situs. Unit kasebut mlaku kanthi tegak, sing njaga bar bus internal lan segel tampilan utuh.

Ketentuan FOB Ningbo utawa CIF menyang port AS utawa Kanada. Invoice, daftar pengepakan, tagihan muatan, sertifikat asal, lan laporan tes diterbitake sajrone 3 dina kerja sawise dimuat.

Garansi, Spare, lan Dhukungan Sawise Unit Lands

Garansi standar 2 taun nutupi modul, pengontrol, tampilan, lan pendinginan.

modul daya nyisakke lan panel ing Simpenan; exchange salib-kapal ing 5 apa dina.

Diagnosa OCPP remot kanggo kesalahan, firmware, lan prilaku penggemar.

Ndhukung dhukungan kanthi panggilan video kanggo installer pisanan.

Daftar priksa pangopènan saben wulan sing nyakup saringan, penggemar, lan mriksa torsi.

Cathetan Instalasi kanggo Situs 480V lan Lingkungan Campuran

Salah: dipakani unit saka panel 208V lan ngarepake daya lengkap. Tengen: nyedhiyakake AC480V ± 10% telung fase ing lawang layanan.

Salah: nganggep unit mung 50Hz. Tengen: nampa 45-65Hz, nanging konfirmasi frekuensi lokal ing papan jeneng sadurunge menehi energi.

Salah: nyelehake kabinet ing tembok kanthi penggemar madhep pojok. Tengen: njaga reresik sing dituduhake ing manual instalasi supaya kontrol kipas bisa digunakake kaya sing dirancang.

Salah: meksa penggemar kanggo kacepetan dhuwur sawise dina panas. Tengen: supaya controller ramp mau mudhun; kacepetan dipeksa mung mbuang daya lan nambah gangguan.

Salah: nglirwakake imbangan fase ing layanan sing dienggo bareng. Tengen: duwe tukang listrik verifikasi loading liwat telung fase sadurunge commissioning.

Umpan balik saka Operator sing Care babagan Decibel

Kontraktor ing Houston, Texas, AS nginstal rong unit ing plaza ritel ing awal 2025. Sumelang utama manajer properti yaiku gangguan saka blok apartemen ing jejere; sawise telung sasi complaint mlebu mung padhange layar ing 11 p.m., kang jadwal wengi tetep minggu padha. Sisih pangisi daya wis ora mbutuhake telpon layanan wiwit.

Pemilik pusat blanja ing Toronto, Kanada nyedhiyakake unit saka panel 480V mall lan ngirit biaya trafo kabeh. Tukang listrik ngonfirmasi loading fase ing komisioning; mung gripe sing Cithakan tampilan njupuk nalika sinau, nalika sisih daya wis mbukak resik wolung sasi.

Sawijining pangembang ing Seattle, AS nyelehake unit ing garasi campuran ing ngendi panyewa toko pengin layar iklan. Penyewa nglaporake langit-langit 60dB sing dianakake ing sinau swara lan saiki ngrancang unit kanggo rong properti liyane; complaint cilik iku kabel CCS1 ngrasa stiffer ing mangsa kadhemen saka samesthine, kang masalah jaket kabel, ora fault pangisi daya.

FAQ: Input 480V, Watesan Noise, lan Output 120kW

P: Apa unit iki bisa mlaku nganggo daya Eropa 380V?

A: Ora, varian iki tetep ing AC480V ± 10%. Nyuwun versi 380V yen kothak sampeyan 230/400V.

P: Sepira banter tenan 60dB?

A: Babagan tingkat obrolan normal, diukur ing 1 meter saka kabinèt ing beban lengkap.

P: Apa rame ing wayah wengi?

A: Mung yen mbukak lan panas dikarepake; kacepetan penggemar nderek suhu, ora jam.

P: Apa ukuran feeder sing dibutuhake unit 120kW ing 480V?

A: Around 150A saben phase ing mbukak lengkap sadurunge wates; engineer sampeyan kudu ukuran breaker karo headroom kanggo inrush lan mangsa tambahan.

P: Apa layar 32 inci nambah gangguan?

A: Ora, panel digawe adhem passively lan rampung bisu ing sembarang jam.

P: Apa trafo dibutuhake?

A: Ora yen situs sampeyan duwe 480V telung fase; unit dirancang kanggo nyambung langsung menyang layanan kuwi.

P: Apa sing kalebu garansi?

A: 2 taun standar, panutup tataran daya, tampilan, lan sistem cooling.

P: Apa kita bisa nginstal ing Kanada?

A: Ya, 480V standar ana, lan dokumen sertifikasi dikirim karo unit kasebut.
