20kW Wall-Mounted DC Fast EV Stasiun Ngisi daya kanggo Parking Komersial

Titik Entri menyang Pengisian DC Telung Fase

AF-DC-020-B-A-O-2-H ing ngendi kisaran DC telung fase diwiwiti. Iku ndudohke AC380V, ngowahi internal, lan ngirim 0-67A ngendi wae antarane 200V lan 1000VDC. Langit-langit voltase kasebut minangka rincian sing kudu digatekake - 1000V biasane ditrapake kanggo lemari sing luwih gedhe, lan tegese unit cilik iki isih bisa ngomong karo platform kendaraan 800V sing bakal ditolak langsung dening pangisi daya 500V sing luwih murah.

Secara fisik, iku kothak 450 × 660 × 240mm ing braket tembok. Ora ana plinth, ora ana pondasi, ora ana kabel kabel ing parkir mobil. Kanggo situs sing wis nduweni daya telung fase ing tembok, instalasi biasane setengah dina kanggo loro tukang listrik.

Kita nggawe model iki kanggo para panuku sing butuh kacepetan DC nanging ora bisa mbenerake kabinet 60kW - hotel cilik, bengkel, ruang layanan dealer, lan sapa wae sing nyoba ngisi daya sadurunge nambah.

Pilihan Desain Konco Platform 20kW

Langit-langit output 1000V ing unit 20kW: langka ing kelas daya iki. Iku mangsa-bukti tuku marang 800V-arsitektur kendaraan teka ing pasar.

0-67A rating terus-terusan: saiki dianakaké anteng tengen kabeh band voltase tinimbang derated ing mburi ndhuwur, kang Unit budget sepi ilang kinerja.

Akurasi pangukuran level 1.0: pangukuran tingkat tagihan, supaya angka revenue bakal munggah yen pelanggan mbantah biaya.

Dibagi 450 × 660 × 240 enclosure karo model 30kW lan 40kW kita: siji inventaris suku cadang, siji cithakan pemasangan, telung tingkat daya. Migunani yen sampeyan nggedhekake situs kasebut mengko.

Layar tutul 4.3-inch: luwih cilik tinimbang panel 7-inch ing unit lantai kita, dipilih kanthi sengaja - kurang kaca kanggo retak, biaya panggantos murah, lan area cukup kanggo status lan tarif.

Akses kertu, QR lan sandhi sing dibangun ing: ora ana pengontrol akses sing kapisah kanggo tuku utawa kabel.

Spesifikasi Teknis

Situs sing cocog karo kothak tembok DC 20kW

Parkir mobil hotel lan apartemen: parkir tamu nganti pirang-pirang jam; 20kW ngasilake kira-kira 20kWh saben jam, cukup kanggo ngisi daya sewengi lan tambahan sing migunani sajrone nedha bengi.

Teluk layanan dealer: nggawa mobil pelanggan saka 30% nganti 80% sajrone janjian layanan tanpa ngiket teluk kanthi daya dhuwur.

Depot komersial sing entheng: telu utawa patang unit ing siji papan telung fase cocog karo armada van cilik sing bali ing wektu sing staggered.

Bangunan kantor sing nawakake ngisi daya staf: wektu manggon sing bisa ditebak wolung jam ndadekake daya dhuwur ora perlu lan boros.

Lapangan kotamadya lan sarana: kandang IP54 sing kuat, -25 ° C nganti + 50 ° C jarak operasi, ora ana bagean obah kanggo layanan ngluwihi penggemar.

Nang Chain Daya

Input telung fase ngliwati panyaring EMI lan arester mundhak dadi penyearah aktif, sing ndadekake faktor daya tetep dhuwur lan distorsi harmonik. Desain rectifier sing ora apik katon ing tagihan listrik sampeyan minangka penalti daya reaktif sadurunge katon minangka kesalahan.

Saka bis DC, konverter DC / DC terisolasi nglacak voltase sing dijaluk sistem manajemen baterei. Amarga output diatur kanggo akurasi Level 1.0, angka energi ing layar cocog karo apa sing bener-bener mlebu ing paket kasebut kanthi rapet kanggo tagihan komersial.

Proteksi dilapisi tinimbang tunggal: ngawasi insulasi sadurunge penutupan kontaktor, deteksi ampas-saiki sing terus-terusan sajrone sesi kasebut, rollback over-suhu ing modul, lan mandeg darurat mekanik sing ngethok koil kontaktor langsung tinimbang njaluk perangkat kukuh kanggo nindakake.

Apa Kita Tes Sadurunge Ninggalake Garis

Dielektrik tahan lan resistensi insulasi ing 100% unit - dudu rencana sampling.

Verifikasi pangukuran marang meter referensi sing dikalibrasi kanggo konfirmasi klaim akurasi Level 1.0.

Full-load rendhem ing 20kW karo termal imaging modul lan busbar joints; torsi ngeculke katon ing kene minangka titik panas.

Wektu tanggap darurat mandheg, dicenthang sacara fisik ing saben unit.

Semprotan IP54 lan verifikasi bledug ing conto produksi saka saben batch, ditambah semprotan uyah 96 jam ing finish enclosure.

Selaras karo EN IEC 61851-1 lan 61851-23; Dokumentasi CE dikirim karo barang kasebut.

Wolung Tahap Nggawe Pengisi Daya Iki

Tahap 1 - Intake komponen: modul rectifier, kontaktor, meter lan konektor diverifikasi marang lembar data sadurunge entri saham.

Tahap 2 - Lembaran logam: CNC punch lan penet rem mbentuk pager; geometri flange sing konsisten yaiku apa sing nggawe segel gasket lawang.

Tahap 3 - Welding: welding jahitan robot ing joints struktural kanggo repeatability.

Tahap 4 - Rampung lumahing: degrease, fosfat, jas bubuk elektrostatik, perawatan oven.

Tahap 5 - Déwan listrik: modul, busbar lan sabuk dipasang; saben terminal daya torsi kanggo spek lan ditandhani.

Tahap 6 - Firmware lan kalibrasi: piranti lunak dimuat, sensor voltase lan arus dikalibrasi, meter diverifikasi.

Tahap 7 - Tes Run-in lan safety: operasi full-load kanthi pemantauan termal, banjur baterei safety.

Tahap 8 - Pack lan palletise: karton sing dilindhungi busa, penghalang kelembapan, palet ekspor.

20kW, 30kW utawa 40kW - Maca Rating Saiki

Telung model iki nuduhake siji enclosure lan beda-beda utamane ing arus output: 67A, 100A lan 133A. Wiwit wektu ngisi daya gumantung ing saiki ing voltase Pack tartamtu, prabédan praktis langsung - mobil 60kWh njupuk bab telung jam ing 20kW, loro ing 30kW, sangang puluh menit ing 40kW.

Pilih 20kW nalika wektu manggon patang jam utawa luwih lan sambungan kothak sampeyan sithik. Iku ndudohke kira-kira 30A saben phase, kang paling cilik Penyetor komersial nresep tanpa upgrade.

Pindhah nganti 30kW utawa 40kW nalika parkir dadi luwih cepet, utawa nalika sampeyan lagi ngisi van nganggo bungkus sing luwih gedhe. Elinga sisih sumber: 40kW narik kira-kira kaping pindho arus input 20kW, lan sing asring nemtokake jawaban tinimbang rega pangisi daya.

Ngendi Kita Beda Saka Unit 20kW sing Luwih Murah

Range voltase: akeh unit 20kW mandheg ing 500V utawa 750V. Daya kita tekan 1000V, mula isih bisa digunakake nalika kendaraan 800V teka.

Pangukuran: Tingkat akurasi 1.0 minangka standar tinimbang pilihan sing ditambahake biaya.

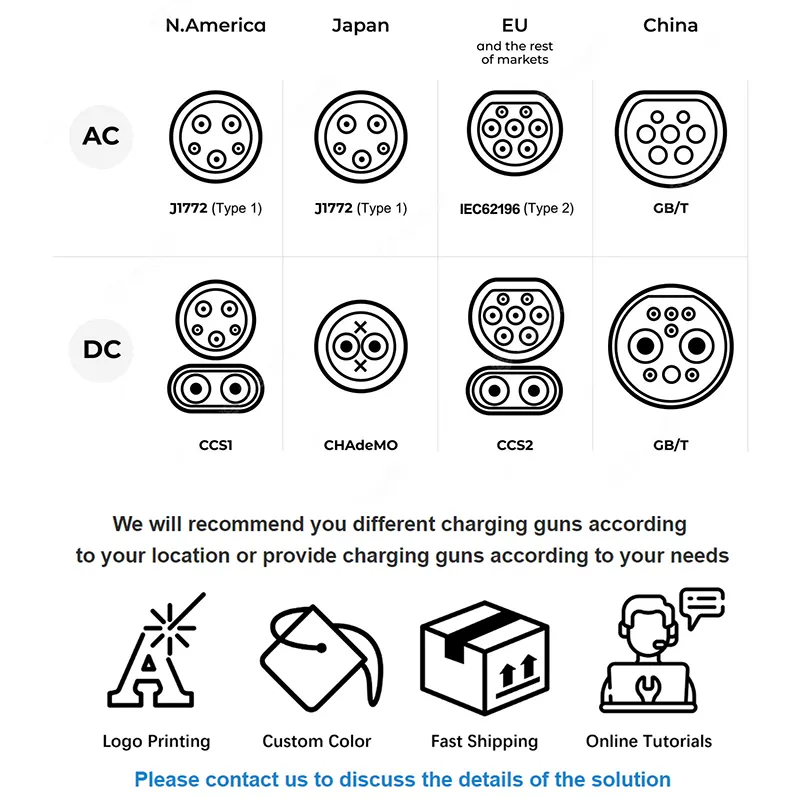

Fleksibilitas konektor: CCS1, CCS2, CHAdeMO, GB / T lan NACS kabeh kasedhiya ing platform sing padha - sampeyan ora dikunci menyang pasar ekspor.

Parts commonality antarane 20/30/40kW: kurang spares kanggo Simpenan yen sampeyan mbukak situs mixed.

Lead time 15-20 dina kerja standar; 25-30 kanthi merek khusus. MOQ minangka standar 1 unit, 50 unit kanggo warna utawa logo khusus.

Ekspor Packing lan Freight

Unit dikirim kanthi individu ing karton limang lapisan kanthi busa EPE lan liner poli sing disegel desiccant. Ukuran karton kira-kira 540 × 750 × 330mm kanthi bobot reged cedhak 42kg, dadi siji unit minangka lift kanggo wong loro.

Rolas unit pas karo palet ekspor standar, diikat lan dibungkus ing kayu tanpa fumigasi sing diolah panas. Wadhah 20-kaki njupuk kira-kira 96 ​​unit palletised.

Istilah perdagangan: EXW, FOB Ningbo utawa Shanghai, CIF, lan DDP kanggo umume tujuan Eropa lan Teluk. Pesenan sampel biasane liwat udhara utawa kurir ekspres ing 5-7 dina; kiriman wadhah tindakake jadwal sailing normal. Dokumen ekspor kalebu invoice, daftar pengepakan, CE DoC lan laporan tes unit.

Ketentuan Layanan

Garansi rong taun ing unit lengkap kalebu modul daya, meter, kontaktor lan layar.

Diagnosa remot basis OCPP ing ngendi situs kasebut nduweni konektivitas; kita maca log fault tinimbang ngiro-iro saka gambaran.

Spares dikirim ing 48 jam konfirmasi kesalahan, 3-5 dina kerja ing transit dening kurir.

Kit suku cadang pra-pengiriman opsional - modul cadangan lan set kontaktor - sing biasane ditindakake dening distributor sing nglayani wilayah terpencil.

Manual instalasi, skema kabel lan daftar priksa komisi ing basa Inggris; basa liyane ing request kanggo pesenan volume.

Five Commissioning Kasalahan Worth Nyingkiri

Salah: ukuran pemutus hulu menyang kW output pangisi daya. Tengen: ukuran kanggo input saiki - kira-kira 30A saben phase ing mbukak lengkap, plus margin.

Salah: masang unit ing tembok pemisahan kothong. Tengen: dipasang ing masonry utawa pigura baja. Bobot watara 38kg sadurunge kabel.

Salah: ninggalake rotasi fase ora dicenthang. Tengen: verifikasi urutan ing commissioning; rectifier aktif laporan fault tinimbang mlaku, lan nelpon-metu bisa nyingkiri.

Salah: mblokir jalur ventilasi kanthi tray kabel langsung ing ndhuwur. Tengen: tetep 300mm bening ndhuwur lan ngisor kanggo aliran udara.

Salah: nyetel tarif sadurunge verifikasi maca meter marang beban sing dikenal. Tengen: priksa sapisan ing komisioning - Akurasi Level 1.0 mung mbantu yen tarif dikonfigurasi kanthi bener.

Cathetan Saka Instalasi Situs

Hotel 32-kamar ing njaba Kraków nginstal papat unit ing parkir mobil mburi ing taun 2025. Pimpinan pangopènan ujar manawa faktor penentu dudu rega nanging dipasang ing tembok - lumahing parkir mobil disewakake lan ora diidini nyelehake pondasi kanggo lemari lantai.

Operator rental van ing Malaysia mbukak enem unit ing rong cabang. Dheweke nglaporake siji masalah asli ing taun pisanan: kondensasi ing layar nalika esuk monsoon, ditanggulangi kanthi mindhah rong unit ing sangisore kanopi sing ana tinimbang owah-owahan ing hardware.

Kontraktor listrik ing UAE sing wis nginstal luwih saka telung puluh iki komentar yen pager sing dienggo bareng ing 20/30 / 40kW nyederhanakake pakaryane - braket sing padha, entri kabel sing padha, langkah-langkah komisi sing padha preduli saka level daya sing dipesen klien.

Pitakonan Pembeli Takon Sadurunge Mesen

P: Apa kapasitas pasokan sing dibutuhake?

A: About 30A saben phase ing 380V telung phase feed ing output lengkap. Konfirmasi papan sampeyan duwe ruang kepala sadurunge pesen.

P: Apa kisaran 1000V tegese ngisi mobil 800V kanthi cepet?

A: Tegese ngisi kabeh, ing 20kW. Platform voltase dhuwur mbutuhake kisaran 120kW + kanggo sesi sing cepet banget.

P: Apa meter cukup akurat kanggo tagihan pelanggan?

A: Ya, Level 1.0. Verifikasi nglawan beban referensi ing komisioning lan atur tarif sampeyan.

P: Apa bisa dipasang ing njaba tanpa kanopi?

A: IP54 ngidini. Kanopi isih ngluwihi umur layar lan gasket, utamane ing iklim UV utawa monsun dhuwur.

P: Konektor endi sing kudu dakwenehake?

A: CCS2 kanggo Eropah lan paling saka Timur Tengah, CCS1 utawa NACS kanggo Amerika Utara, GB / T kanggo China, CHAdeMO ngendi lawas model Japanese umum.

P: Apa aku bisa nganyarke unit 20kW dadi 30kW mengko?

A: Ora - modul daya beda-beda. Urutan rating sing sampeyan butuhake; pager sing identik ora nggawe elektronik bisa diijolake.

P: Kepiye rame ing lingkungan omah?

A: Fan-digawe adhem lan kacepetan-kontrol. Ing bagean mbukak iku sepi; ing beban kebak tetep nyana swara penggemar swara padha karo unit air-kahanan ruangan.

P: Apa sing kalebu ing kothak?

A: Pengisi daya, braket tembok, kabel pangisi daya lan bedhil, manual instalasi, lan sertifikat tes. Dawane kabel 5 meter minangka standar.
