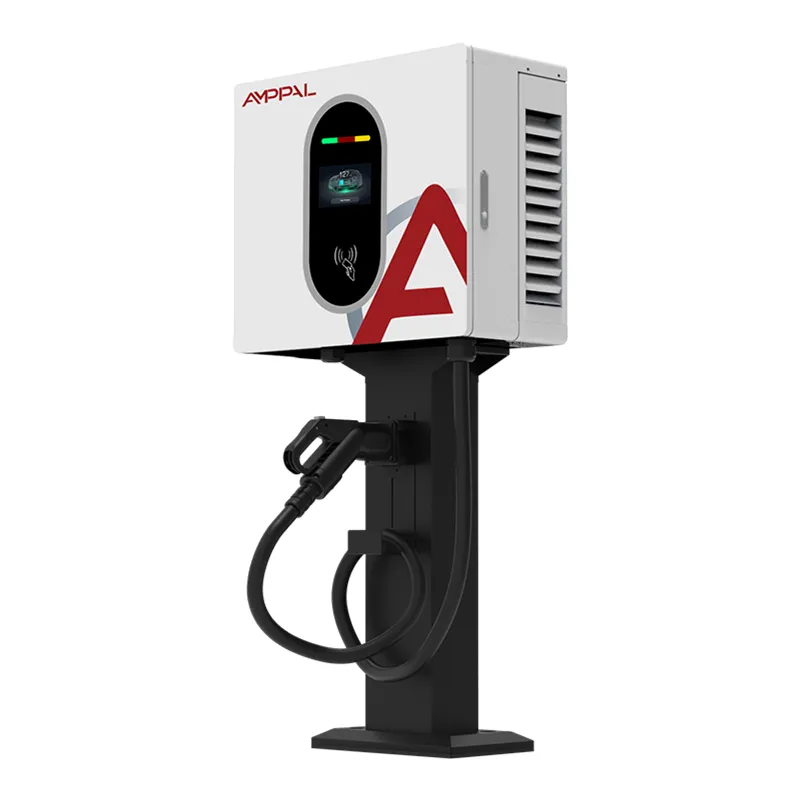

40kW Daya Dhuwur Wall-Mounted DC EV Charger kanggo Depot Armada

Kekuwatan paling dhuwur sing bakal kita pasang ing tembok

Patang puluh kilowatt punika langit-langit praktis kanggo tembok soyo tambah, lan kita langsung bab apa. Ndhuwur iki, output panas lan massa unit nggawe krenjang tembok jawaban engineering salah - sampeyan mungkasi munggah karo kothak abot, alangan ventilasi dipeksa, lan mbenakake struktural sing paling nduweni bangunan bakal nolak kanggo mlebu. AF-DC-040-B-A-O-2-H dumunung ing wates kasebut.

Apa sing sampeyan entuk kanggo tetep ing ngisor iki penting. Ora ana plinth beton, ora ana trench kabel, ora ana papan parkir kanggo pangisi daya dhewe, lan ora ana owah-owahan permanen ing permukaan sing mung bisa disewakake. Ing parkir mobil lemah kanthi langit-langit 2,2 meter, unit sing dipasang ing tembok asring dadi siji-sijine pilihan sing bisa digunakake kanthi fisik.

Output yaiku 0-133A ing 200-1000VDC - jendhela voltase sing padha karo lemari 60kW lan 120kW, saka kothak sing nduweni area tembok sing kurang saka radiator domestik.

Apa Wall Mounting Bener Ngirit Sampeyan

Ora ana karya sipil: kabinèt sing ngadeg ing lantai biasane mbutuhake pondasi, rute saluran lan reinstatement. Pemasangan tembok mbusak baris kasebut saka biaya proyek kabeh.

Ora ana parkir sing ilang: kabinèt lantai plus reresik safety nggunakake area sing bisa digunakake. Bolted menyang tembok utawa kolom, unit ora njupuk.

Layak ing langit-langit sing kurang: ing dhuwur 660mm ing krenjang, cocok kanggo parkir mobil basement ing ngendi lemari 1,9 meter ora bisa ngliwati watesan dhuwur ramp.

Instalasi sing bisa dibalik: ing papan sing disewakake, unit kasebut metu saka tembok lan perbaikan digawe apik. Akeh tuan tanah bakal nyetujoni iki nalika nolak lemah.

450 × 660 × 240 padha karo model 20kW lan 30kW kita: situs campuran-daya nuduhake desain braket lan dhaptar cadangan.

Output 133A ing sawetara voltase lengkap: rating saiki tetep ing 800V tinimbang tailing mati, ing ngendi pesaing sing ditemtokake tipis kurang.

Spesifikasi Teknis

Situs Ngendi Model Iki Siji-sijine Pas sing Dirasakake

Parkir mobil ing jero lemah lan multi-lantai: dhuwur langit-langit lan reresik ramp ora ana lemari lantai; kolom soyo tambah cocog karo unit iki uga.

Forecourts ritel sing disewakake: nyewo sing ora bisa ngeculake lemah isih pengin ngisi daya DC ing situs.

Pusat kutha bersejarah utawa sing direncanakake: panguwasa sing nolak perabotan dalan anyar asring ngidini unit tembok ing struktur sing wis ana.

Stasiun ngisi kutha kompak: area forecourt wis setya kanggo pulau bahan bakar lan sirkulasi; papan tembok ing bangunan toko punika free .

Bangunan depot kanthi papan telung fase sing ana ing tembok: kabel cendhak, tenaga kerja instalasi minimal, komisi cepet.

Desain Termal ing Watesan Tembok

Konverter 40kW sing mlaku kanthi efisiensi 95% ngilangi kira-kira rong kilowatt minangka panas. Ing kabinèt lantai sing panas wis volume gedhe lan cerobong asep dhuwur bisa karo. Ing tembok sampeyan ora duwe, supaya jalur aliran udara kudu direkayasa tinimbang dianggep.

Intake kurang ing pager, exhaust dhuwur, lan baffling internal njaga hawa panas saka elektronik kontrol lan meter - komponen sing akurasi mabur nalika masak. Penggemar sing suhu-kontrol lan mlaku mung minangka hard minangka kahanan mbutuhake, kang uga tansah unit acceptably sepi ing pemblokiran omah.

Rollback output luwih maju tinimbang binar. Yen suhu sekitar lan mbukak suhu modul push menyang watesan sawijining, pangisi daya nyuda arus mboko sithik lan sesi mung njupuk maneh. Iku ora trip lan mbucal driver. Prilaku iki paling penting ing parkir mobil ruang paling ngisor kanthi ijol-ijolan udara sing winates, yaiku ing ngendi unit kasebut dipasang.

Rekaman Pengujian lan Sertifikasi

Selaras karo EN IEC 61851-1:2019 lan EN IEC 61851-23:2014; Dokumentasi CE lan laporan tes serial kanthi saben unit.

Rendhem termal sing diperluas khusus kanggo model iki - beban 40kW lengkap sing ditahan nalika suhu enclosure lan modul dicathet, amarga iki minangka kapadhetan panas paling dhuwur ing kisaran sing dipasang ing tembok.

100% kekuatan dielektrik lan tes ketahanan isolasi.

Verifikasi meter marang referensi sing dikalibrasi; Tingkat 1.0 akurasi dikonfirmasi saben unit lan direkam marang nomer serial.

Verifikasi IP54 lan semprotan uyah 96 jam ing finish enclosure.

Data tes kurungan lan mbenakake kasedhiya ing panyuwunan - migunani nalika surveyor bangunan njaluk kabeneran struktural sadurunge nyetujoni instalasi.

Langkah-langkah Manufaktur

1. Verifikasi komponen ing barang-in: modul daya, kontaktor, meter, konektor lan penggemar dicenthang kanggo spesifikasi.

2. CNC punching lan penet-brake mbentuk panel pager; aperture aliran udara minangka bagéan saka program punch, ora dilatih mengko.

3. Welding robot saka antarmuka pigura lan krenjang, ngiring dening finishing lapisan.

4. Preparation lumahing lan lapisan wêdakakêna elektrostatik karo tamba open.

5. Déwan Sepur daya - modul, busbars lan baffling internal diinstal; kabeh terminal daya torsi lan tandha saksi.

6. Déwan kontrol lan metering, nuntun sabuk katahan cetha saka path online panas.

7. Firmware loading, kalibrasi sensor, verifikasi meter marang referensi.

8. Extended full-load termal roto, testing safety, IP mriksa, banjur ekspor packing.

40kW ing Tembok, utawa 60kW ing Lantai?

Iki minangka keputusan sing paling akeh para panuku ing tingkat kekuwatan iki, mula iki maca kanthi jujur.

Pilih unit tembok 40kW nalika papan lantai ora kasedhiya, groundworks dilarang utawa ora ekonomis, dhuwur langit-langit diwatesi, utawa instalasi kudu bisa dibalik. Iku ndudohke bab 60A saben phase, kang akeh Papan komersial ana bisa nampung tanpa upgrade.

Pilih unit lantai-ngadeg 60kW nalika sampeyan duwe papan lan kapasitas sumber, pengin operasi dual-gun, utawa perlu sesi luwih cendhek kanggo forecourt umum. Saben kilowatt sing dikirim biasane luwih apik, lan nglayani kabinet lantai luwih gampang - teknisi kerjane ngadeg ing tingkat lemah tinimbang ing platform. Yen opsi loro-lorone bener-bener mbukak kanggo sampeyan, unit lantai biasane tuku sing luwih kuat. Produk iki entuk papan nalika ora ana.

Carane Kita Nemtokake Nglawan Unit 40kW Saingan

Saiki ing voltase dhuwur: kita terus 133A tengen jendhela 200-1000VDC lengkap. Nyuwun angka sing padha ing 800V saka alternatif apa wae sadurunge mbandhingake rega.

Prilaku termal ing ngisor derating: takon apa sing kedadeyan ing lingkungan 45 ° C ing papan sing ditutup. Rollback progresif tetep sesi mlaku; trip hard ora.

Pangukuran: Level 1.0 minangka standar, kalibrasi direkam saben nomer seri.

Dokumentasi struktural: data tes tarik braket diwenehake, sing nyepetake persetujuan bangunan ing papan komersial.

Istilah komersial: MOQ 1 unit standar kanthi 15-20 dina kerja wektu timbal; 50 unit lan 25-30 dina kerja kanggo branding khusus. Garansi rong taun, bisa diperpanjang.

Packaging, Bobot lan Planning Freight

Saben unit dikirim ing karton limang lapisan watara 540 × 750 × 330mm, bobot reged kira-kira 52kg. Iki paling abot saka telung model tembok-dipasang, supaya rencana kanggo nangani mechanical utawa wong loro ing titik instalasi.

Sepuluh unit saben palet ekspor ing kayu tanpa fumigasi sing diolah panas, diikat lan dibungkus. Wadah 20 kaki njupuk udakara 80 unit palletised, kubus dhuwur 40 kaki kira-kira 170.

Istilah sing kasedhiya yaiku EXW, FOB Ningbo utawa Shanghai, CIF lan DDP kanggo umume tujuan Eropa lan Teluk. Unit sampel pindhah liwat udhara utawa kurir ekspres ing 5-7 dina. Dokumen pengiriman kalebu invoice komersial, dhaptar pengepakan, deklarasi kesesuaian CE, laporan tes serial lan sertifikat asal yen dijaluk.

Dhukungan lan Parts Serviceable

Garansi rong taun ing modul daya, papan kontrol, meter, kontaktor, penggemar lan layar.

Penggemar dianggep minangka barang sing bisa dilayani lan bisa diganti ing situs kurang saka telung puluh menit kanthi unit sing diisolasi - ora bali menyang pabrik.

Pengambilan kode kesalahan remot liwat OCPP ing situs sing disambungake; paling diagnosa rampung tanpa riko.

Spare parts dikirim ing 48 jam saka fault dikonfirmasi, 3-5 dina apa dening kurir express.

Pembersihan saringan saben wulan minangka tugas pangopènan sing paling penting ing model iki, amarga kapadhetan panas. Manual nyathet prosedur kasebut kanthi foto.

Kesalahan Instalasi Khusus kanggo Unit Tembok 40kW

Salah: mbenakake blockwork entheng utawa partisi kandang jaran. Tengen: beton bertulang, masonry padhet utawa pigura baja sing dibangun kanthi tujuan. Unit kasebut ngluwihi 45kg sadurunge kabel lan bedhil dipasang.

Salah: nginstal ing ruang paling ngisor sing disegel tanpa penilaian ventilasi. Tengen: konfirmasi pertukaran udara ing ruang. Rong kilowatt panas terus-terusan ing kamar sing ditutup nambah suhu sekitar lan micu rollback.

Salah: masang unit ing ndhuwur sirah kanggo ngirit papan. Tengen: njaga layar ing tingkat mripat lan holster bedhil ing tekan nyaman. Ergonomi kikuk ngasilake telpon dhukungan lan kabel sing rusak.

Salah: undersizing kabel sumber kanggo roto saka patang puluh meter utawa luwih. Tengen: ngitung drop voltase liwat rute nyata ing 60A saben phase, ora mung kapasitas saiki-mbeta.

Salah: nutup unit menyang recess tembok tanpa reresik mburi. Kanan: tindakake spasi bracket. Reresik mburi minangka bagéan saka desain cooling, dudu pilihan instalasi.

Laporan Saka Situs sing Diinstal

Operator pusat blanja ing Istanbul nginstal enem unit ing kolom ruang paling ngisor ing taun 2025 sawise proposal sing ngadeg ing lantai gagal survey dhuwur ramp. Insinyur proyek kasebut nglaporake manawa titik teknis sing mutusake yaiku prilaku rollback termal - ruang paling ngisor dadi anget ing wulan Agustus lan dheweke ngalami perjalanan sing angel karo peralatan pemasok sadurunge.

Cabang rental mobil ing bandara Tbilisi mbukak papat unit ing sangisore kanopi. Pengawas armada nyathet 133A cukup kanggo ngowahi kendaraan bali ing antarane sewa, lan tembok tembok tetep kabeh papat teluk bisa digunakake, sing ora ana ing tata letak kabinet.

Pemasang ing Jerman sing wis masang luwih saka rong puluh iki ing blok omah ngunggahake siji titik umpan balik sing konsisten: dokumentasi tes tarik krenjang yaiku sing disetujoni dening manajemen bangunan, lan dheweke njaluk ing saben proyek.

Pitakonan Pra-Tuku Umum

P: Apa tembok bisa njupuk?

A: Unit iki watara 45kg. Masonry padhet utawa beton bertulang dibutuhake; kita nyuplai data tarik-test kanggo krenjang ing request.

P: Apa pasokan saiki sing dibutuhake?

A: Kira-kira 60A saben phase ing 380V telung phase ing mbukak lengkap.

P: Apa bakal bisa digunakake ing parkir mobil lemah?

A: Ya, miturut penilaian ventilasi. Iku dissipates bab 2kW saka panas terus-terusan ing mbukak lengkap.

P: Sepira cepet sesi?

A: Kira-kira 45-55 menit kanggo 20-80% ing paket 60kWh khas, tundhuk apa sing ditampa BMS kendaraan.

P: Apa 40kW minangka unit sing dipasang ing tembok paling gedhe?

A: Nggih. Ndhuwur iki kita mbangun unit lantai-ngadeg, amarga tembok soyo tambah mandheg dadi solusi engineering tengen.

P: Apa bisa dipasang ing pole?

A: Ya, karo kit pole-mount kita, kasedhiya pole dirating kanggo mbukak. Nemtokake ing wektu pesenan.

Q: Apa ndhukung bedhil dual?

A: Ora. Iku siji-gun. Kanggo ngisi daya multi-kendaraan simultan, deleng lemari listrik jinis pamisah.

P: Apa tingkat swara ing bangunan omah?

A: Penggemar sing kacepetan-kontrol lan sepi ing mbukak bagean. Ing beban lengkap sing tetep ing papan sing terbatas, ngarepake swara sing bisa dibandhingake karo kondensor AC ruangan.
