3.5kW Kompak Wallbox AC EV Charger kanggo Ngarep lan Kantor Ngisi daya

Apa Pangisi daya Iki (Lan Kanggo Sapa Iku)

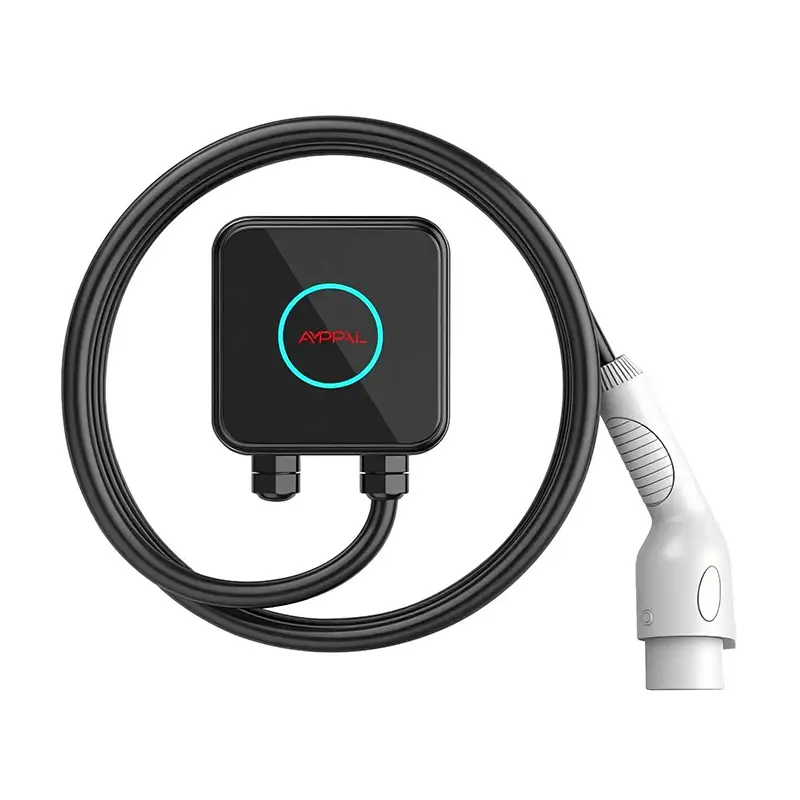

Kothak 150 x 150 x 65 mm kira-kira ukurane novel hardcover kandel utawa router ngarep. Yaiku kabeh awak saka AMPPAL 3.5kW Compact - saben komponen, relay safety lan papan kontrol ing njero.

Umume kothak tembok ing pasar telu nganti kaping lima volume iki. Ing teluk ruang paling ngisor sing sempit, ing jejere pemanas banyu, utawa ing tembok sing ambane setengah meter, prabédan kasebut nemtokake manawa sampeyan bisa nginstal pangisi daya.

Kita mbangun unit iki kanggo papan sing ora digatekake dening wong liya: parkir kondo sing sempit, bangunan apartemen lawas tanpa ruangan listrik, pendaratan tangga, malah tembok plataran sing dienggo bareng. Yen tembok wis 150 mm saka free jembaré, wis kamar kanggo pangisi daya iki.

Napa Compactness Extreme Ngganti Instalasi Panjenengan

Ukuran cilik dudu trik gaya. Iku ngganti math fisik pangisi daya EV diinstal ing papat cara.

Pisanan, dhuwure dipasang. Unit jero 65 mm kurang metu saka tembok, supaya bisa njagong ing dalan tanpa ngalangi lalu lintas mlaku - ing jejere tangga ruang paling ngisor, ing ngendi kothak jero 120 mm bakal metu ing dalan.

Kapindho, iku pas nang enclosures ana. Kontraktor ing Italia lan Polandia wis dipasang Compact ing lemari distribusi logam sing wis ana, nglindhungi saka cuaca lan vandalisme tanpa masonry anyar.

Katelu, rute kabel. Kabel mlebu lan metu cedhak tembok, mula saluran saluran permukaan katon resik lan mung butuh rong colokan tembok.

Kaping papat, bobot. Ing kira-kira 1 kg unit ndandani karo papat ngawut-awut menyang plasterboard utawa bata; ora perlu kanggo mburu kandang jaran utawa pengeboran menyang beton.

Apa Nang Charger Cilik Iki

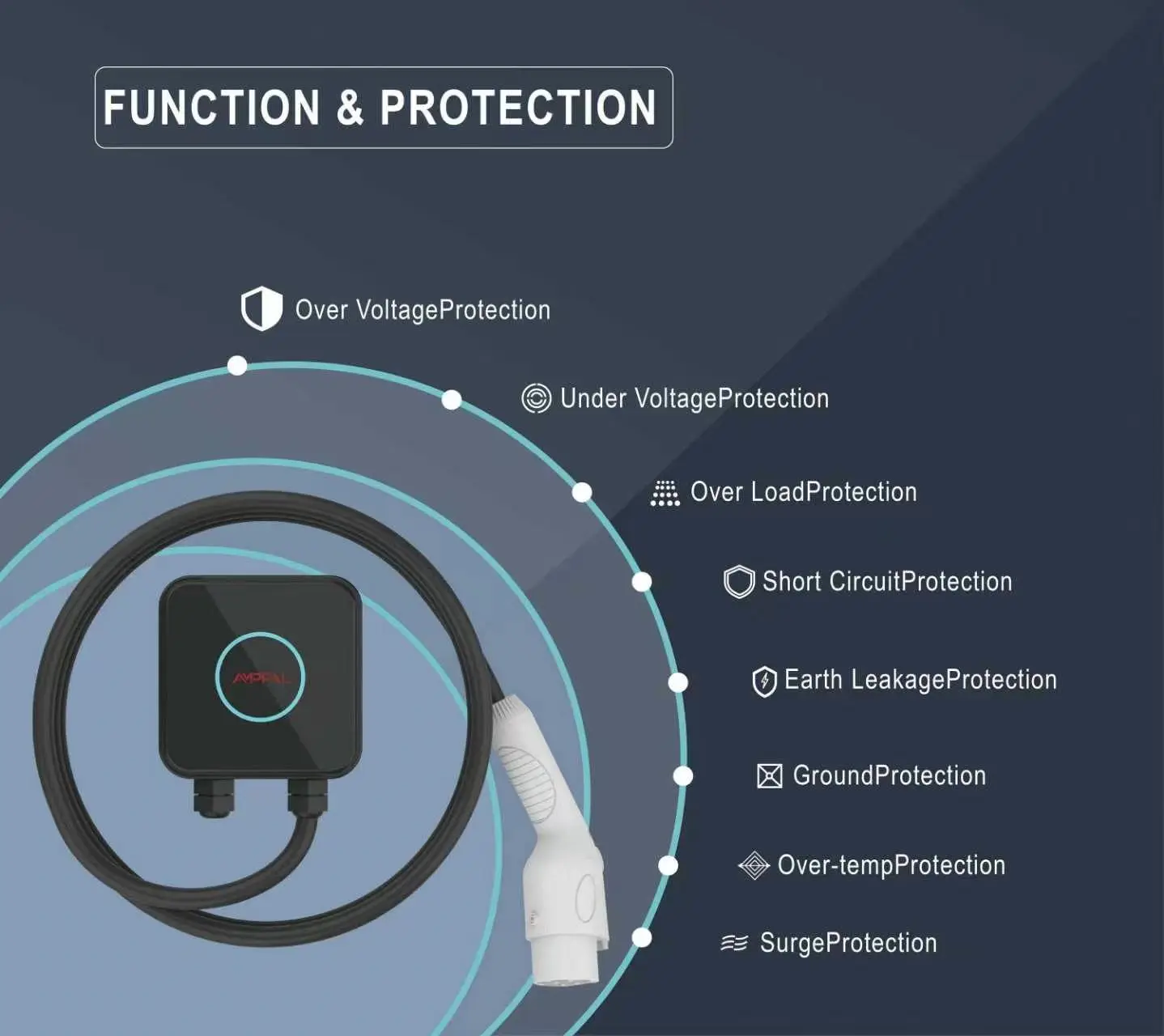

Charger AC EV Compact Wallbox 3.5kW kanggo Ngisi Daya Omah lan Kantor minangka stasiun pangisian daya Mode 3 saben IEC 61851-1:2017. Ora ngowahi AC dadi DC - proyek kasebut tetep ana ing mobil. Sing ditindakake yaiku ngatur jabat tangan sing aman: sinyal pilot, kontrol relay, mriksa kontinuitas bumi, lan mandheg otomatis nalika ngisi daya rampung utawa ana kesalahan.

Kanthi ora ana trafo lan ora ana panggung daya DC, kurungan nyusut banget. Beban termal ing 3.5kW cukup sederhana: omah kasebut minangka cangkang termoplastik sing dirating UL94 V-0 (tahan api), lan panas ilang liwat permukaan kasus tanpa penggemar.

IP54 tegese unit nolak bledug lan banyu cipratan saka sembarang arah - ora submersible, nanging udan, kondensasi lan selang-mudhun reresik pass gampang. Papan kontrol dilapisi konformal minangka standar, ora biasa ing rega iki, saengga bisa tahan garasi pesisir sing lembab.

Spesifikasi Teknis

Endi Pangisi daya 150 mm Iki (Lan Ora Ana)

Kasus panggunaan realistis spesifik, lan kita dhaptar kanthi jelas.

1) Teluk pribadi sing sempit ing ruang paling ngisor apartemen, utamane ing bangunan Eropa lan Asia Kidul-Wétan sing lawas ing ngendi lorong 2,2 m ora ana tembok.

2) Omah kapindho lan pondokan liburan kanthi pasokan fase siji 16A.

3) Papan parkir sing disewakake ing ngendi sing duwe omah pengin tapak minimal lan unit sing bisa dicopot.

4) Tembok garasi dienggo bareng karo boiler, pelunak banyu utawa lemari alat.

5) Depot armada nglakokake instalasi pilot murah sadurunge nindakake peralatan ukuran lengkap.

Ing endi sing ora ana: mobil telung fase 22kW, situs kanthi daya mung 3 fase (unit iki mung 220VAC fase siji), utawa dalan sing mbutuhake pangisi daya awan sing luwih cepet.

Carane Kompak Nangani Panas, Bledug lan Banyu

Telung pilihan teknik nggawe ukuran cilik ing njaba ruangan-jejer.

Panas: ing 3.5kW total dissipated mundhut tetep ing 40W ing mbukak lengkap. Kasus kasebut tikel minangka heatsink - permukaan internal ribbed nindakake panas menyang pasuryan njaba, lan tes beban nuduhake suhu permukaan ngisor 55C ing sekitar 35C.

Bledug lan banyu: rating IP54 asalé saka tutup ngarep gasketed lan kelenjar kabel sing clamp sarung kabel, ora pot epoxy. Sing ndadekake unit bisa dilayani - teknisi bisa mbukak, ngganti relay, lan nutup tanpa piranti pabrik.

Sertifikasi lan Jaminan Kualitas

CE ditandhani lan diuji kanggo IEC 61851-1: 2017, standar sing ngatur kanggo peralatan pangisi daya AC Mode 3.

Materi omah duwe rating flammability UL94 V-0 - kasus kasebut ora bakal nylametake geni, dadi pertimbangan nyata ing ruang paling ngisor.

Saben unit ngliwati tes safety listrik 100%: kontinuitas bumi, resistensi insulasi ing 500V DC, lan tahan dielektrik ing 1.5kV.

Unit sampel ngalami tes semprotan uyah 96 jam lan tes ketahanan relay 500,000 siklus ing laboratorium kita.

Inspeksi mlebu mriksa contactors, MCU lan sensor saiki marang sertifikat kumpulan; tingkat nolak wis mlebu dening lot.

Pabrik kasebut nduweni sertifikasi CE, TUV, CB lan UL kanggo kulawarga AMPPAL, sing diaudit dening badan notifikasi eksternal.

Cara Pangisi daya Digawe (8 Langkah)

Produksi ing pabrik Yueqing kita (Zhejiang, 'ibukutha peralatan listrik') mlaku kanthi urutan tetep:

1) Déwan SMT PCB kanthi inspeksi solder-paste otomatis.

2) Lapisan konformal ditrapake lan diobati.

3) Relay, sensor lan papan MCU dipasang ing setengah omah mburi.

4) Kelenjar kabel lan kabel 5m dipasang, dikontrol torsi.

5) Tes fungsi otomatis ing 230V kanthi beban kendaraan simulasi.

6) 100% dhuwur-pot lan test safety bumi-terusan.

7) Inspeksi visual lan tandha laser nomer seri.

8) Dikempalken karo soyo tambah kit lan kertu wiwitan cepet, palletized sawise 24 jam diobong-in sampel mriksa.

Jalur bantuan robot sing diwenehake karo mitra FANUC (Shanghai) lan TRUMPF (Jerman) nangani sheet metal kanggo stasiun sing luwih gedhe; Kompak mlaku ing baris AC darmabakti. Kapasitas tanduran taunan ngluwihi siji yuta unit.

Pandhuan Ukuran: Apa 3.5kW Cukup kanggo Sampeyan?

Ayo langsung: 3.5kW minangka pangisian daya alon miturut standar modern. Cocog karo mobil sing parkir sewengi - komuter, hibrida plug-in lan EV kutha kanthi baterei 20-40 kWh sing bisa digunakake.

Aja tuku yen drive saben dina ngluwihi 150 km tanpa pangisi daya alternatif. Ing kasus kasebut, stasiun 7kW Compact utawa 11kW / 22kW minangka rekomendasi sing jujur.

Uga skip yen omah sampeyan duwe kabel 3 fase lan mobil sampeyan nampa 11kW - ​​kothak tembok dadi bottleneck.

Apa ndadekake unit iki telpon tengen: papan fisik nyenyet, sirkuit siji-phase 16A sampeyan ora bakal upgrade, utawa property secondary mbutuhake mirah, pangisi daya unobtrusive.

Napa Pilih AMPPAL Swara Pangisi Daya Kompak Umum

Pabrik langsung saka Zhejiang Anfu New Energy Technology Co., Ltd. (diadegake 2014, perusahaan khusus tingkat nasional) - sampeyan menehi hasil karo pabrikan, dudu perusahaan dagang.

Wektu timbal standar 15-20 dina kerja; conto kapal ing 3-5 dina apa dening udhara.

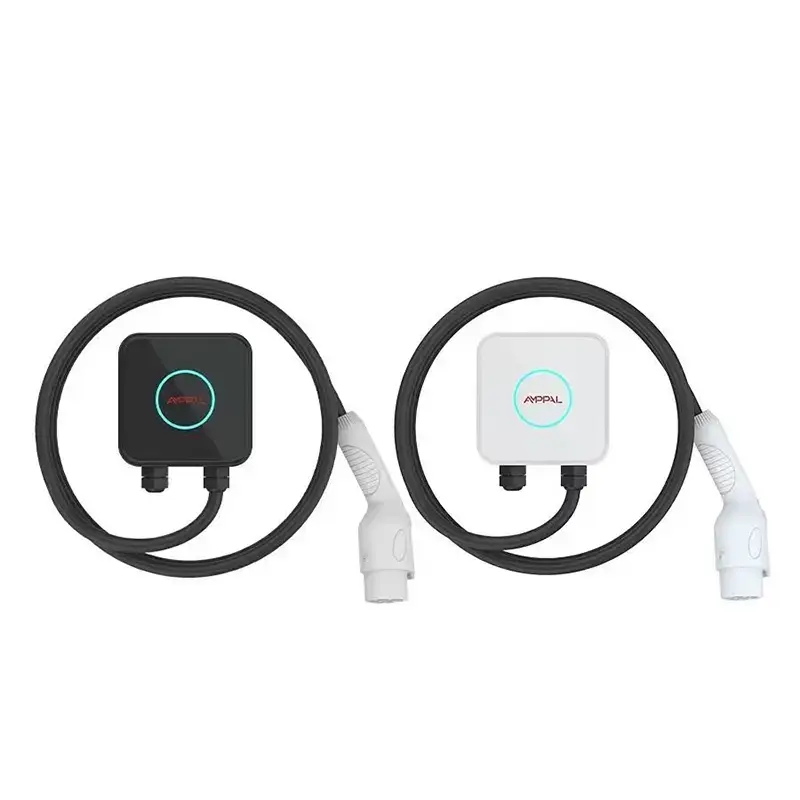

OEM lan ODM sambutan: logo, dawa kabel, jinis plug (Tipe 1/Tipe 2/GB/T) lan werna saka 100 Unit.

Paket dokumentasi: Deklarasi CE, laporan uji IEC 61851-1, manual, sertifikat inspeksi pabrik kanggo bea cukai.

Ekspor rekaman trek menyang 40+ negara kalebu UAE, Arab Saudi, Rusia, Jerman, Prancis, Malaysia, Thailand, Vietnam, Meksiko lan Brasil; NEOM lan Sime Darby minangka mitra referensi.

MOQ saka 1 unit kanggo testing; tingkat volume saka 50 lan 500 unit.

Packaging lan Pengiriman

Saben unit dikirim ing karton 210 x 210 x 120 mm kanthi bobot 1,6 kg kanthi pangisi daya, kabel 5m, kit pemasangan lan manual. Kothak kasebut ramah kurir, mula kargo udara tetep murah: 40 unit ditumpuk dadi teluk bingkisan 0,1 m3.

Kanggo angkutan laut, 1.200 unit dimuat menyang wadhah 20 kaki ing 24 palet sing dibungkus shrink, saben 50 karton.

Istilah perdagangan: FOB Ningbo utawa Shanghai, EXW utawa CIF ing panyuwunan. Dokumen kalebu invoice komersial, daftar kemasan, deklarasi CE lan sertifikat asal; we handle L/C and D/P routinely.

Dhukungan lan Garansi Sawise Penjualan

Garansi standar 2 taun kanggo cacat manufaktur; tenaga kerja lan bali-pengiriman disepakati saben kasus.

Suku cadang (relay, papan kontrol, kabel) dikirim ing 7 dina kerja; udara prioritas kanggo Eropa lan Timur Tengah.

Diagnosis remot gratis: kirim foto utawa video saka LED kesalahan lan insinyur kita mangsuli sajrone sedina kerja.

Pangopènan pangguna entheng: priksa sarung kabel kanggo ngethok, kenceng sekrup tembok, bledug metu kaping pindho saben taun.

Garansi lengkap lan kontrak layanan ing situs ana kanggo dealer ing Jerman, Prancis lan UAE.

Instalasi lan Cathetan Panggunaan

Salah: dipasang siram ing tembok kayu kanthi ventilasi mburi ditutupi. Tengen: ninggalake longkangan udhara 30 mm lan supaya ventilasi cetha - IP54 nglindhungi saka banyu, ora diblokir aliran udara.

Salah: masang pangisi daya menyang soket domestik liwat adaptor. Tengen: kabel hard menyang breaker 16A darmabakti (jinis A utawa B RCD, 30 mA) supaya mriksa lampahing bumi bisa digunakake minangka dirancang.

Salah: nggulung kabel 5m kanthi kenceng ing pancing nalika ngisi daya. Tengen: uncoil kanthi lengkap sadurunge sesi; kabel coiled ing mbukak heats munggah lan bisa trip termal Cut-metu.

Salah: soyo tambah kanthi kapapar udan horisontal. Tengen: pasang ing tutup utawa ing papan parkir; IP54 tolerates semprotan, ora jam nyopir udan.

Salah: nyelehake konektor ing lantai ing ngendi mobil nyopir. Tengen: simpen bedhil ing wadhahe supaya lencana tetep resik lan garing.

Apa Sing Dikandhakake Pelanggan Sawise Nginstal

Manajer properti ing Warsaw nginstal enem unit ing ruang paling ngisor apartemen taun 1970-an ing musim gugur pungkasan. Jembaré 150 mm ngidini dheweke pas karo pangisi daya ing antarane papan sekring lan tangga - ora ana stasiun ukuran lengkap sing bisa manggoni papan kasebut. Cathetan dheweke: kabel tetep cendhak kanggo teluk pungkasan, mula kumpulan kapindho entuk kabel 7m.

Dealer mobil ing Penang nggunakake Compact minangka pangisi daya demo showroom. "Pelanggan ndeleng ing jejere paperback lan langsung entuk ukurane," ujare. Keluhan cilik: dering LED padhang ing ruang pameran sing peteng, lan dheweke ngrekam ing wayah wengi.

Pemilik kemping ing Bavaria ngisi hibrida plug-in ing kebon kebon ing sirkuit 16A. Sawise siji mangsa udan lan -8C Frost, nul faults; dheweke ngakoni babar pisan 2-taun iku menehi dheweke syaraf kanggo nyoba - soko kita menehi saran marang tanpa listrik, sanadyan iku bisa.

FAQ

P: Apa pangisi daya 3.5kW iki bisa digunakake ing soket kluwarga?

A: Ora. Iku kudu hard-kabel kanggo sirkuit 16A darmabakti karo RCD.

P: Pira kisaran saben jam sing ditambahake 3.5kW?

A: Kira-kira 14-15 km ing 230V; baterei 30 kWh ngisi babagan 8,5 jam.

P: Apa pager kasebut pancen tahan api?

A: Ya - UL94 V-0, kelas flammability paling dhuwur kanggo plastik.

P: Apa bisa dipasang ing njaba?

A: Ing ngisor gendheng utawa papan perlindungan, ya; IP54 nangani cipratan lan bledug, ora udan horisontal terus-terusan.

P: Apa bisa digunakake karo kabeh merek EV?

A: Sembarang Mode 3 AC-kompatibel EV dianggo karo varian plug sampeyan pesen: Tipe 1, Tipe 2 utawa GB/T.

P: Napa mung 16A tinimbang 32A?

A: Badan 150x150x65 mm dioptimalake kanthi termal kanggo 16A; 7kW Compact isine 32A ing tilas padha.

P: Apa sing kedadeyan yen RCD mlaku ing tengah-tengah?

A: Ngisi daya mandheg lan fault LED nuduhake; wiwit maneh mung sawise fault clears.

P: Apa aku bisa pindhah menyang properti rental mengko?

A: Ya - papat ngawut-awut lan sambungan 16A standar; tukang listrik nindakake gerakan ing babagan 20 menit.
