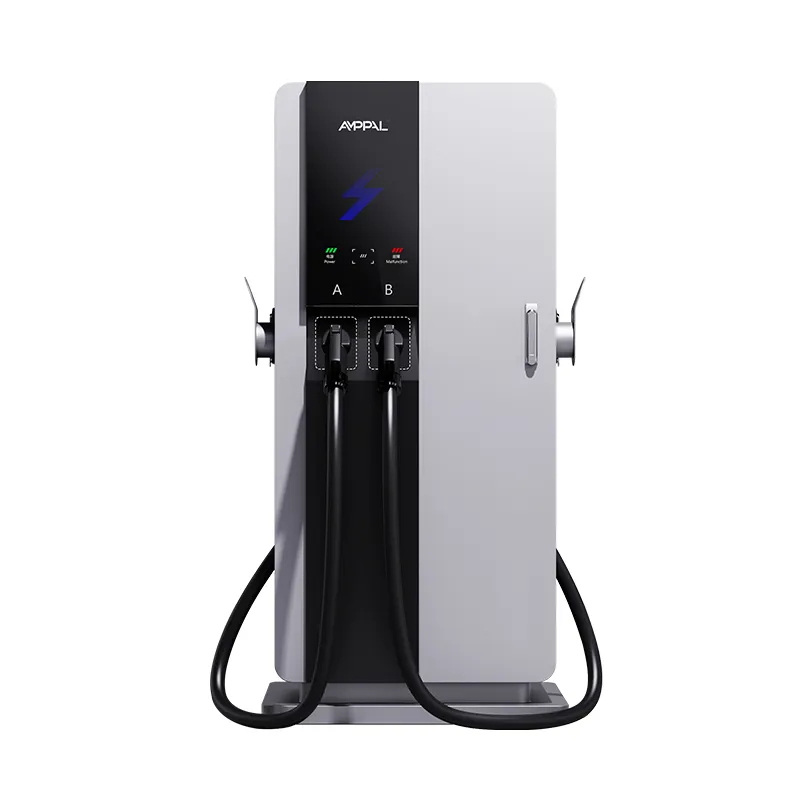

60kW Intelligent Integrated DC EV Charger kanggo Armada Ngisi daya

750 × 550 mm: Kisah Jejak Ing Konco Pengisi Daya Terpadu 60kW

Paling pangisi daya cepet dirancang kanggo mbukak tanah; siji iki dirancang kanggo papan sing ditinggalake ing pinggir parkir mobil. AF-DC-60-Y-B-O-3/4/5-H minangka unit DC 60kW terpadu sing dhuwuré 1700 mm ing basis 750 × 550 mm - kira-kira sapratelo saka area lantai kabinet konvensional. Bentenipun nemtokake manawa situs bisa dadi tuan rumah kanthi cepet, amarga tanah minangka barang baris sing ora ana sing dilebokake ing anggaran.

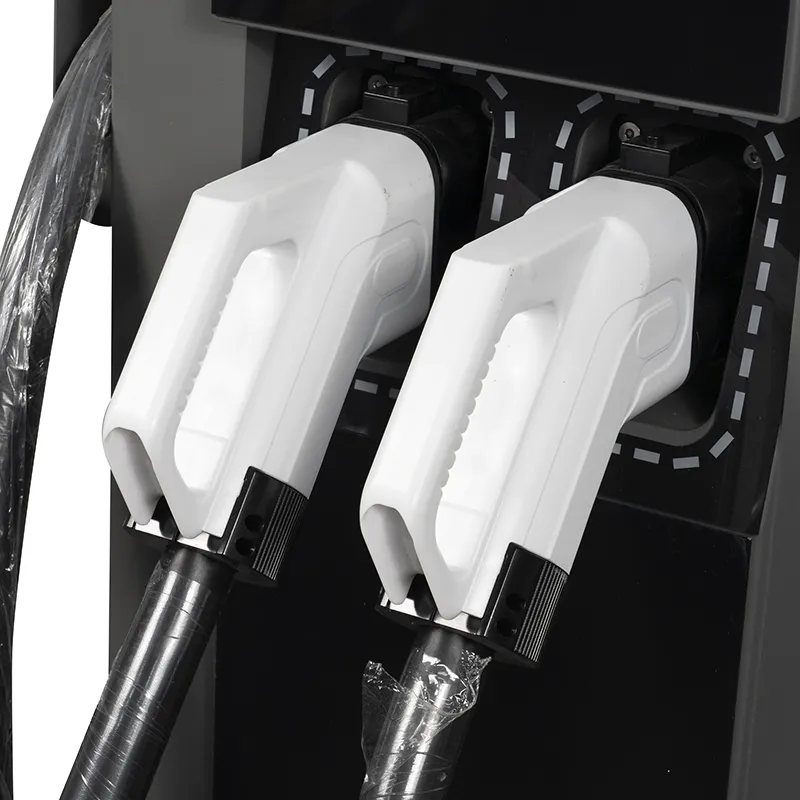

Iki dipasang ing pad beton sing dikiataken cilik, sing ndadekake karya sipil dadi proyek sedina tinimbang proyek siji minggu. Layar tutul 7-inch nangani HMI, lan pager ndhukung CCS1, CCS2, CHAdeMO, GB/T, lan NACS, supaya siji model serves paling pasar impor.

Badan ramping uga duwe biaya: kurang ruang kanggo komponen sing gedhe banget, mula 3-Series dibangun kanggo 60kW tinimbang ing ndhuwur kisaran daya.

Apa Sampeyan Entuk Nalika Kabinet Nyusut

Dasar 0,41 m²: 750 × 550 mm pas karo lawang toko, pulo pompa, utawa teluk parkir sing sempit.

A slab cilik lan kurang konkrit: pad dikiataken standar saka manual ngganti plinth peralatan lengkap.

1700 mm dhuwur nempatno layar tutul lan konektor ing tekan nyaman kanggo paling pembalap.

Siji pad saben unit tegese sampeyan bisa nambah kios siji-sijine nalika dikarepake mundhak, tanpa nglakokake karya sipil.

Awak ramping ninggalake ruangan ing teluk sing padha kanggo manajemen kabel, bollard, lan jalur tunggu.

AC380V ± 15% input tolerates kothak deso ngendi voltase sags lan drift sing umum.

Spesifikasi Teknis

Spesifikasi pabrik AF-DC-60-Y-B-O-3/4/5-H persis kaya sing dikirim.

Titik Nyenyet Ngendi Unit 60kW Iki Mathuk lan Unit Ukuran Lengkap Ora

Bagian ngarep toko: unit lenggah ing sacedhake lawang, katon saka kandhang, tanpa mangan papan parkir.

Parks mobil cilik ing 20 Teluk: siji utawa loro Unit nutupi dikarepake ing ana 380V feed tanpa upgrade trafo.

Pojok stasiun gas: menara slim pas antarane pulo pump lan pager wates.

Lot sisih hotel: siji unit serves tamu sewengi lan pengunjung dina saka pad padha.

Bengkel lan depot cilik: menara 60kW ngisi armada ing antarane proyek, ing jero ruangan utawa ing sangisore kanopi.

Carane 60kW mili liwat Menara 1,7 Meter

Daya mlebu ing AC380V telung fase, dibenerake lan diowahi dadi 200-1000VDC, lan metu saka konektor sing dikarepake kendaraan. Tata letak menara nempatno modul daya kurang, controller tengah-dhuwur, lan layar tutul 7-inch ing tingkat mripat, kang tansah tengah gravitasi mudhun lan antarmuka trep.

Pendinginan dipeksa hawa liwat intake sisih. Dhuwur menara menehi aliran udara dalan vertikal dawa sing narik panas saka modul, lan penggemar ramp karo mbukak, supaya wektu meneng tetep sepi. Ing lokasi toko-ngarep cilik sing penting luwih saka iku muni, amarga pembalap lan Staff nglampahi kabèh sesi ing sawetara meter saka unit.

Pelaporan OCPP 1.6/2.0, diagnostik remot, lan nganyari perangkat kukuh liwat Ethernet, WiFi, utawa 4G - integrasi backend sing padha karo unit sing luwih gedhe. Apa owah-owahan karo awak kompak sejatine sifate fisik: kurang lemah, kurang beton, kurang gangguan ing situs.

Priksa Kualitas ing Kabinet sing Ora Ana Kamar kanggo Kompromi

Persetujuan jinis CE lan TUV ing unit lengkap; Laporan UL lan CB kasedhiya kanggo file ekspor.

Semprotan uyah 96 jam ing pager, sing penting amarga unit kompak asring lungguh ing pinggir dalan.

Pengujian getaran ing modul sing dipasang, supaya pangiriman lan penanganan situs sing kasar ora ngeculake sendi internal.

48-jam full-load burn-in karo log kaiket menyang nomer serial.

Layar demek diverifikasi supaya bisa diwaca ing sinar srengenge langsung lan nganggo tangan nganggo sarung tangan.

Modul dirating -30 ° C nganti +55 ° C; unit lengkap kasebut -25 ° C nganti +50 ° C.

Nglumpukake Kompak 3-Series ing DC Line

Langkah 1. Ing pager slim punika laser-Cut saka baja lan robot-gandheng ing garis FANUC.

Langkah 2. TRUMPF penet rem melu awak; nutupi bubuk lan ngobati tindakake.

Langkah 3. Papan dhasar, rak modul, lan kelenjar kabel dipasang ing garis DC.

Langkah 4. Bagian input 380V lan proteksi lonjakan dipasang nganggo kontrol torsi.

Langkah 5. modul rectifier diinstal, banjur HMI 7-inch lan controller stasiun.

Langkah 6. Saben unit beban-dites ing 60kW karo efficiency direkam saben unit.

Langkah 7. A 48-jam burn-in siklus sesi ing macem-macem kathah.

Langkah 8. pengawasan Final lan crating; pabrik dikirim liwat siji yuta unit liwat 2024.

Apa Unit Kompak 60kW Cocok kanggo Lot Sampeyan? Waca Iki Pisanan

Pilih 3-Series nalika situs punika fisik nyenyet utawa nalika sampeyan pengin miwiti cilik lan tuwuh kios dening kios. 750 × 550 mm basis lan single-pad instalasi tetep biaya sipil kurang, lan 60kW isih ngirim daya migunani ing sak jam kanggo paling EV penumpang.

Skip yen sampeyan wis duwe papan loman lan rencana 150kW-plus mau; kabinèt luwih gedhe menehi headroom liyane kanggo karya pad padha. Uga skip yen situs sampeyan ora bisa nyedhiyakake AC380V, amarga unit iki dipasang ing kelas input kasebut.

Kanggo tata letak loro-gun biasane bakal nginstal loro menara sisih dening sisih, kang pindho karya pad. Timbang karo lemari bedhil kembar siji sadurunge sampeyan pesen.

Cathetan kejujuran liyane: 60kW minangka tenaga kerja sing apik nanging dudu nomer judhul. Yen marketing sampeyan gumantung ing wattage paling gedhe ing tetanggan, 60kW kompak ora bakal menehi sampeyan bragging tengen - iku menehi stasiun sing bener pas.

Napa Dealer Milih Seri Kompak AMPPAL kanggo Situs Cilik

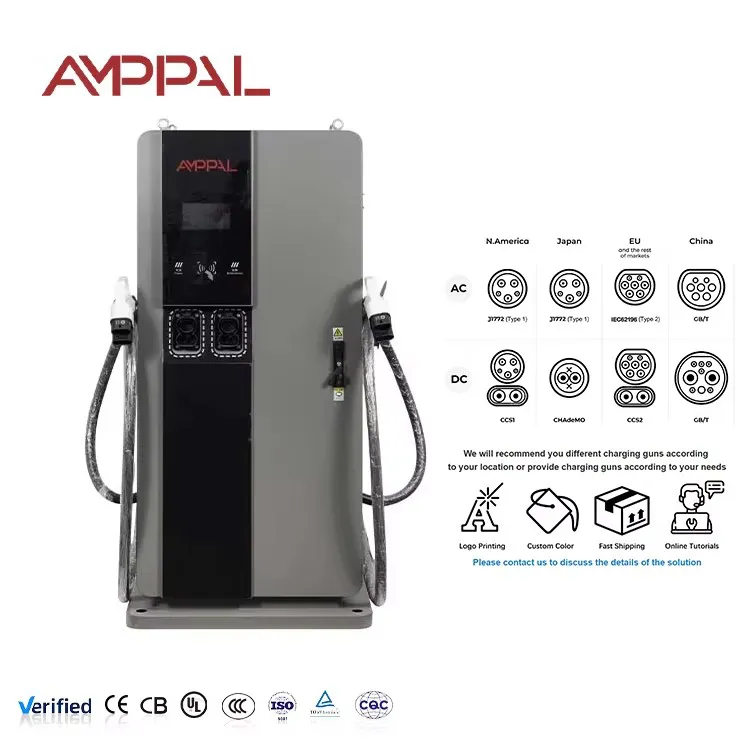

Siji SKU nyakup CCS1, CCS2, CHAdeMO, GB/T, lan NACS, dadi dealer nyedhiyakake siji model kanggo akeh pasar.

pangiriman 15-20 dina kerja sawise disetujoni; MOQ saka siji wadhah.

Branding OEM / ODM ing kabinet lan layar wiwitan layar tutul, kanthi jeneng bakul sampeyan dicithak ing piring lawang.

Sertifikat CE, TUV, UL, lan CB kalebu ing paket kutipan.

Dhukungan saka pabrik sing ngoperasikake 200+ stasiun dhewe, mula jawabane adhedhasar situs nyata.

Awak sing sempit dikirim kanthi tarif kontainer standar, sing tetep biaya ndharat bisa ditebak kanggo pesenan cilik.

Ukuran peti lan Jumlah Wadhah kanggo Unit Kompak

Menara 1700 mm dikirim kanthi tegak ing peti baja kanthi ukuran kira-kira 1850 × 750 × 700 mm, kanthi kanthong garpu lan rong lug angkat. Konektor, kabel, lan sekring cadangan mlaku ing kothak aksesoris empuk ing jero peti.

Amarga unit punika panah, loro crates bisa nuduhake jembaré wadhah dhuwur-kubus 40ft ing sawetara konfigurasi; rencana loading dikirim karo kutipan supaya count pas pesenan. Kanggo pesenan nyoba pisanan, peti siji lelungan minangka barang LCL tanpa penanganan khusus.

Ketentuan FOB Ningbo utawa CIF menyang tujuan. Invoice, daftar pengepakan, tagihan muatan, sertifikat asal, lan laporan tes diterbitake sajrone 3 dina kerja sawise dimuat.

Sawise-Dodolan kanggo Instalasi Kompak

Garansi standar 2 taun nutupi modul, HMI, lan panggung daya.

Modul spare lan layar tutul dikirim silang sajrone 5 dina kerja.

Diagnosa remot liwat OCPP kanggo kesalahan lan nganyari perangkat kukuh.

Panuntun instalasi kanggo pad beton lan grounding ing situs cilik.

Jadwal reresik saringan kanggo jalur aliran udara vertikal.

Kesalahan Instalasi Umum karo Pangisi daya Kompak

Salah: pouring slab luwih cilik tinimbang gambar pad ing manual. Tengen: tindakake pola tulangan lan jangkar sing ditampilake ing pandhuan instalasi.

Salah: nyelehake menara menyang pojok tanpa reresik mburi. Tengen: ninggalake papan layanan sing ditemtokake ing manual kanggo akses lawang.

Salah: ngubur entri kelenjar kabel ing ngisor kelas rampung. Tengen: nggawa saluran munggah nang pad ing posisi ditandhani.

Salah: assuming siji unit 60kW isine 30-bay lot. Tengen: rencana siji unit saben 4-6 kios sing dikarepake nyata, ditambah margin.

Salah: masang unit supaya layar tutul madhep srengenge sore tanpa tutup. Tengen: arahake HMI adoh saka silau langsung supaya tetep bisa diwaca lan kelangan.

Apa sing Dikandhakake Pamilik Situs Cilik Sawise Setaun

Pemilik toko ing Ho Chi Minh City, Vietnam sijine siji unit ing ngarep toko ing 2025. Papan iki diwutahake ing esuk siji, lan lalu lintas mlaku nyimpen isine biaya listrik; complaint iku layar tutul ngumpulake bledug ing udhara tropis, supaya padha ngilangke saben minggu karo gombal garing.

Hotel cilik ing Nairobi, Kenya nganggo rong unit kanggo tamu lan van pangiriman sing duwe. Dhuwur 1700 mm pas ing ngisor canopy kanthi gampang, lan dhasar sing sempit ninggalake teluk parkir sing bisa digunakake; manager wishes pangisi daya kacarita menyang dashboard hotel dhewe, kang OCPP saiki nangani liwat platform pihak katelu.

Grup restoran ing Bali, Indonesia nambahake unit ing jejere entri parkir mobil ing taun 2025. Biaya pad kurang saka sasi biaya parkir valet, lan layar tutul nuduhake menu nedha awan; mung gripe dawa kabel kanggo SUV kegedhen diparkir ing pojok adoh saka teluk.

FAQ: Pangisi daya 60kW sing kompak kanggo Ruang Terbatas

P: Pira lemah sing dibutuhake unit kasebut?

A: Dasar 750 × 550 mm plus reresik ing manual; pad beton biasane bab kothak meter.

P: Apa ndhukung NACS?

A: Ya, NACS minangka salah siji saka limang opsi konektor bebarengan karo CCS1, CCS2, CHAdeMO, lan GB/T.

P: Apa bisa ngisi truk?

A: EV lan van penumpang utamane; kanggo truk abot sampeyan pengin model sing luwih dhuwur.

P: Apa input sing dibutuhake?

A: AC380V ± 15% telung fase; iku ngowahi kanggo 200-1000VDC kanggo kendaraan.

P: Apa trafo dibutuhake?

A: Mung yen situs sampeyan ora duwe feed 380V; situs komersial paling cilik ing pasar 380V nyambung langsung.

Q: Suwene instalasi njupuk?

A: Pad, jangkar, saluran, lan panggonan - umume situs ngisi daya sajrone rong dina.

P: Apa garansi?

A: 2 taun standar ing unit lengkap, kalebu layar tutul.

P: Apa rong unit bisa nuduhake siji breaker?

A: Padha bisa nuduhake feeder ukuran kanggo jumlah, nanging saben unit isih perlu piranti protèktif dhewe.

P: Menara kasebut butuh kanopi utawa papan perlindungan?

A: Ora, iku IP54 lan dirancang kanggo nggunakake ruangan; canopy kanggo comfort driver, ora kanggo mesin.
