Sistem Pengisian Daya EV Ultra-Cepet DC Tipe Split 600kW kanggo Hub Pangisian Daya Gedhe

Arsitektur Split-Type: Apa sing Mbedakake Kabinet Bener Sampeyan Tuku

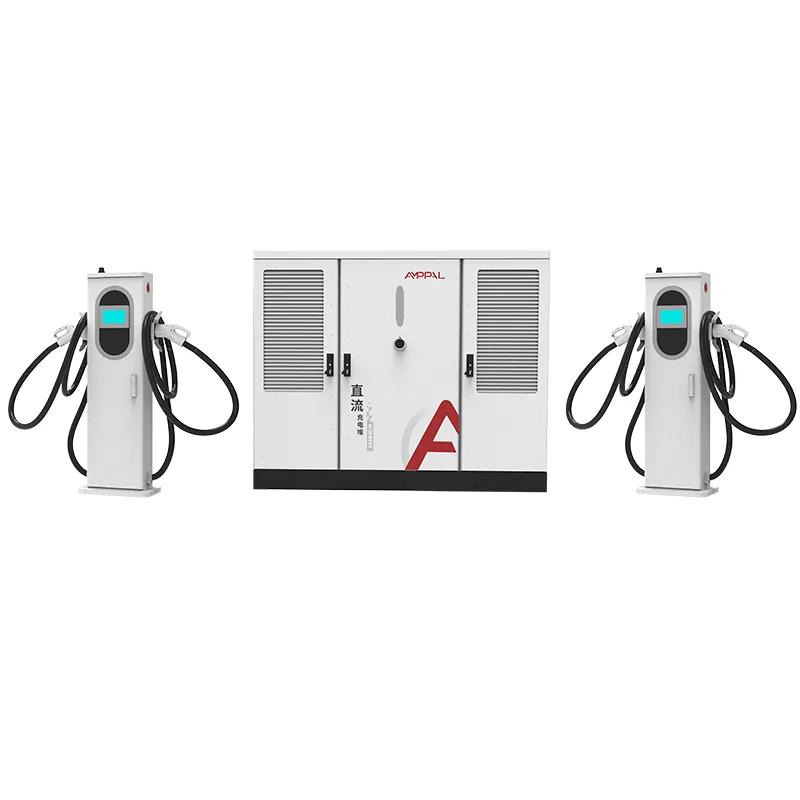

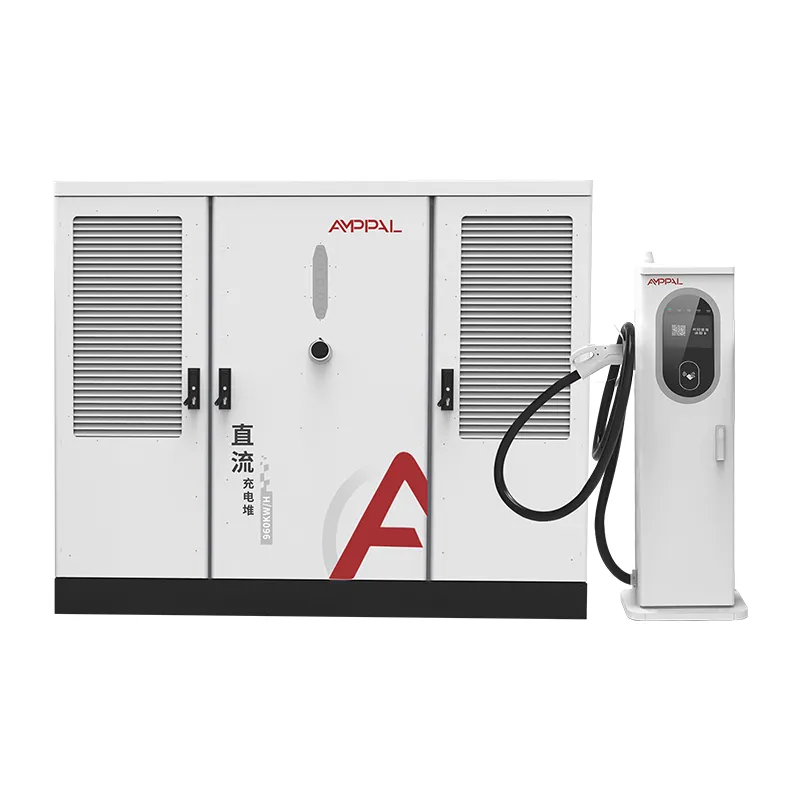

Umume situs pangisi daya dipasang mundur: peralatan sing paling abot lan paling rame bakal ana ing tengah area parkir, ing jejere mobil. A sistem pamisah-jinis nguripake sing watara. Kabinet daya 2200 x 1800 x 1000 mm, bagean sing nindakake konversi AC-to-DC lan nggawa gangguan penggemar 65 dB, mlebu ing pojok, ruangan sarana, utawa ing mburi pager. Sing ana ing jejere kendaraan mung terminal, dispenser 1517 x 650 x 300 mm kanthi kabel lan konektor.

Pemisahan kasebut katon prasaja, nanging meh kabeh owah-owahan babagan carane stasiun dibangun lan ditindakake. Kabel input abot mlaku menyang kabinet sapisan; feed DC kanggo saben terminal cendhak lan gampang rute ing teluk. Sampeyan mandheg mbantah karo tuan tanah babagan ruang lantai, amarga meter persegi sing paling larang ing bangunan yaiku sing ana ing sangisore mobil.

Kaluwihan inti saka Sistem Split 600kW

Enem prabédan praktis misahake tata letak iki saka kabinèt 600kW terpadu, lan ora ana sing kosmetik.

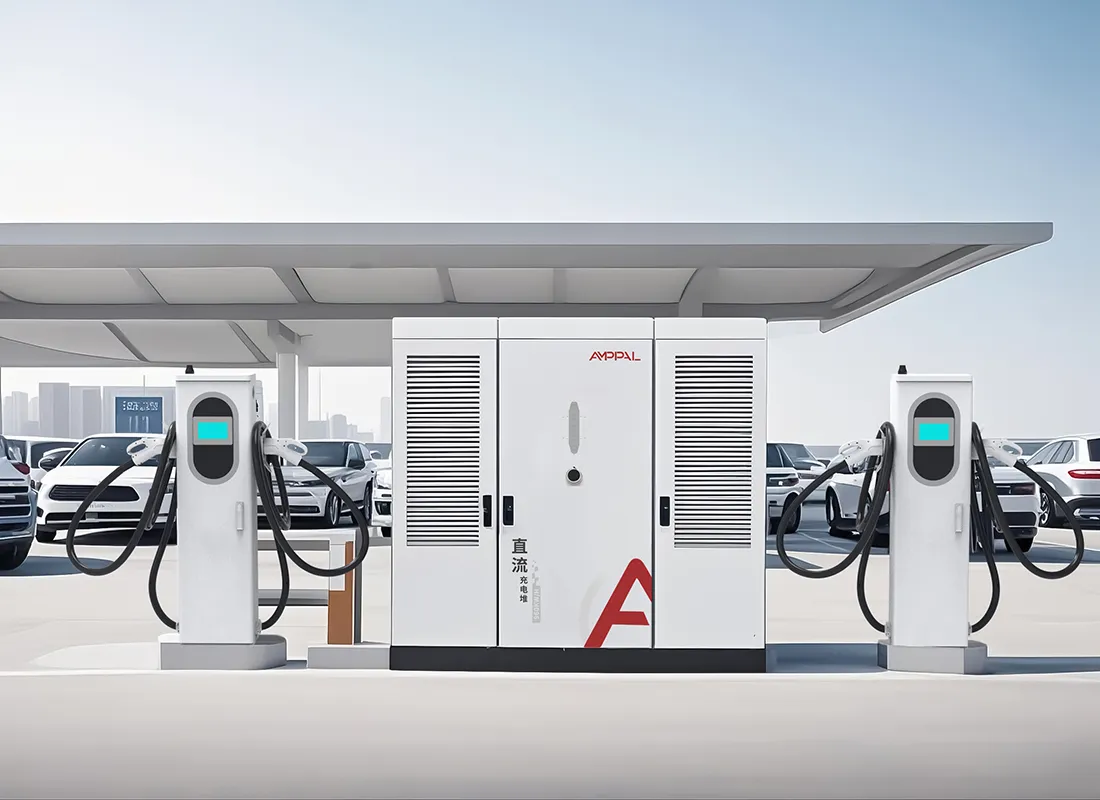

Penempatan kabinet gratis: sijine unit daya ing kamar mesin, pojok pager, utawa ing sangisore kanopi, dene terminal mung njupuk tembelan cilik ing pinggir teluk.

Wutah tegese nambah terminal, dudu lemari. Situs sing diwiwiti karo 4 bedhil bisa pindhah menyang 8 utawa 12 nggunakake kabinèt padha, amarga blumbang daya lan count stopkontak pancasan sawijining.

A dispenser rusak mandheg siji teluk, ora stasiun. Ganti terminal kira-kira 30 menit nalika bedhil liyane terus diisi.

Panas lan swara ninggalake zona penumpang. Penggemar manggon karo kabinèt, dadi pembalap ngenteni kanthi tenang.

Kabel mlaku tetep cendhak. Link DC antarane kabinèt lan terminal ukuran kanggo teluk, ora kanggo kabèh akèh, kang lowers diinstal biaya saben kios.

Kabinet siji, 2 nganti 16 bedhil. Jumlah terminal dipilih ing wektu pesenan lan diganti mengko, supaya investasi daya sampeyan ora dikunci kanggo lalu lintas saiki.

Spesifikasi Teknis

Ngendi Sistem Split 600kW Entuk Panggonan

Depot armada ing ngendi bis utawa truk parkir ing baris lan ruangan listrik bisa lungguh ing tembok mburi.

Plaza dalan gedhe ing ngendi papan curb ing jejere kios regane luwih saka tilas kabinet.

Konversi stasiun bensin ing ngendi struktur kanopi ana nanging kamar kios minangka siji-sijine papan ing njero ruangan.

Situs kutha kanthi watesan swara: terminal sepi lan piranti keras sing rame ditutup saka omah.

Parkir mobil multi-tingkat ing endi lantai lemah dilindhungi undhang-undhang kanggo kendaraan lan kabinet manggon ing koridor layanan.

Carane Kabinet Daya lan Terminal Kerjasama

Ing lemari, modul rectifier ngowahi input AC480V ± 10% dadi bus daya konstan 300-1000VDC. A controller ing sisih kabinèt wuwus kanggo saben terminal liwat link DC lan nemtokaken ing wektu nyata pinten saka 600kW saben gun aktif ditampa.

Terminal sengaja prasaja: padha nyekel konektor, manajemen kabel, pambayaran utawa jabat tangan OCPP, lan, ing varian pendinginan cair, loop pendinginan sing dirating 600A. Amarga intelijen manggon ing kabinèt, nganyarke situs saka terminal udhara 250A dadi 600A sing adhem cair ora mbutuhake unit daya anyar.

Nalika mobil mlebu, sistem maca panjalukan voltase, nyedhiyakake daya, lan mundhak. Nalika sesi rampung, irisan blumbang 600kW kasebut diluncurake menyang kendaraan sabanjure sajrone sawetara detik. Stasiun ing OCPP 1.6 utawa 2.0 bisa ngawasi lan nutup kabeh situs saka jarak adoh.

Sertifikasi lan Jaminan Kualitas

AF-DC-600-Series ninggalake pabrik Yueqing kita kanthi sertifikat proyek Amerika Utara sing dijaluk, didhukung dening tes saben unit sing diulang sadurunge ngemas.

UL 2202-2022 kanggo peralatan sistem pangisian daya EV lan UL 2231-2 kanggo sistem proteksi personel; loro katon ing label unit.

Perlindhungan ingress IP54 diverifikasi kanthi tes bledug lan jet banyu ing kandang sampel.

Semprotan uyah 96 jam ing kabinèt lan omah terminal, kanggo situs pesisir.

Saben kabinèt mbukak full-load burn-in sadurunge crating; cathetan test sing katahan saben nomer serial.

Tandha CE, CB, lan TUV nyakup pasar sing digunakake, mula siji jalur produksi nglayani 40+ negara.

Carane Kita Nglumpukake AF-DC-600-Series

Langkah 1. Kumparan baja sing Cut lan punched ing CNC turret mekso, banjur laser-Cut ngendi profil nuntut.

Langkah 2. Lengan robot FANUC las pigura kabinèt lan enclosures terminal ing garis padha digunakake kanggo unit ekspor volume dhuwur.

Langkah 3. TRUMPF mesin mlengkung melu panel; omah dilapisi bubuk lan diobong ing oven.

Langkah 4. Komponen sisih AC, pemutus, kontaktor, lan distribusi, disambungake ing jalur perakitan AC khusus.

Langkah 5. Modul rectifier lan controller dipasang ing garis DC, tetep kapisah saka karya AC supaya ora kontaminasi salib.

Langkah 6. Saben kabinèt dimuat kanggo 600kW lengkap ing bank mbukak resistive lan dicenthang kanggo efficiency, faktor daya, lan ripple.

Langkah 7. Unit mbukak 48-jam burn-in karo cycling kathah; Gagal digarap maneh lan dites maneh, ora dikirim.

Langkah 8. Pemriksaan pungkasan mriksa torsi, rute kabel, label, lan cathetan serial sadurunge crating.

Apa Sistem Split Tata Letak sing Tepat kanggo Situs Sampeyan?

Pilih pamisah yen rencana kanggo tuwuh, yen area parkir iku terkenal, utawa yen sampeyan kudu isolasi gangguan lan panas. Pilih yen kamar sarana bisa njupuk kabinèt 2200mm-dhuwur lan situs wis dalan kanggo feed DC.

Skip yen sampeyan mbukak situs 2-gun siji tanpa rencana expansion: unit terpadu biaya kurang lan nginstal luwih cepet. Skip yen situs wis ora Panggonan ing kabeh kanggo kabinèt gedhe, lan skip yen lalu lintas ing bab patang mau saben dina saben gun, amarga math payback arang dianggo ing pemanfaatan sing.

Yen ana keraguan, kirimake rencana situs. Kita ngetung dawa kabel DC, voltase drop, lan count terminal sadurunge nindakake.

Napa Para Pembeli Mbandhingake Kita Kanthi Sistem Split

Rega langsung pabrik saka Zhejiang Anfu New Energy Technology Co., Ltd., pabrikan sing diadegake ing taun 2014 kanthi karyawan 260+.

Pangiriman ing 15-20 dina kerja sawise disetujoni; MOQ diwiwiti ing siji wadhah.

UL 2202-2022 lan UL 2231-2 kadhaptar, ora nyatakake dhewe.

OEM / ODM: logo sampeyan, warna HMI sampeyan, dawa kabel, setelan server OCPP sampeyan.

200+ stasiun pangisian daya sing dioperasikake dhewe menehi data operasi sing sejatine digunakake ing desain.

Packaging lan Pengiriman

Kabinet dikirim ing peti kayu kanthi pigura baja kanthi ukuran 2300 x 1900 x 1150 mm, kanthi bantalan lan titik angkat; terminal lelungan ing pallets karo kabel coiled lan dilindhungi. Wadah kubus dhuwur 40ft ngemot siji lemari lan nganti wolung terminal, gumantung saka campuran kasebut.

Kita ngirim FOB Ningbo utawa CIF menyang port sampeyan. Invoice komersial, daftar pengepakan, tagihan muatan, lan laporan tes UL diterbitake sajrone 3 dina kerja sawise dimuat.

Kanggo pesenan sing ana ing AS, kita nyiapake dokumentasi tambahan sing dijaluk broker sampeyan, kalebu sertifikat asal.

Layanan Sawise Penjualan lan Spare Parts

Garansi standar rong taun nyakup modul daya, terminal, lan pengontrol; modul diganti, ora didandani ing lapangan.

Terminal cadangan lan modul daya wis diisi kanggo pengiriman cepet; unit ijol-ijolan bisa dikirim sadurunge sampeyan bali sing salah.

OCPP mbisakake diagnosis remot: insinyur kita maca log lan nyetel paramèter tanpa ngunjungi situs.

Tanggepan 24 jam babagan klaim garansi liwat email utawa WhatsApp; kiriman panggantos ing 5 dina kerja.

Saran pangopènan: saringan terminal sing resik saben wulan, pamriksa torsi saben taun, lan aplikasi nganyari perangkat kukuh nalika dirilis.

Instalasi lan Cathetan Panggunaan

Salah: masang terminal ing ngendi kabel DC kudu ngliwati jalur kendaraan. Tengen: rute feed ing ngisor teluk utawa ing sadawane tembok sing dilindhungi supaya ora bisa digeser.

Salah: mblokir panel ventilasi mburi kabinet. Tengen: njaga jarak 500mm ing mburi lan ndhuwur kabinet kanggo aliran udara.

Salah: nggunakake terminal minangka jangkar narik kanggo kabel. Tengen: nuntun kabel kanthi tangan lan ngeculake beban kasebut.

Salah: ninggalake stasiun ing kredensial OCPP standar. Tengen: ganti sandhi lan aktifake ngawasi remot sadurunge sesi pelanggan pisanan.

Salah: nganggep saben bedhil bisa narik 600kW bebarengan. Tengen: rencana sesi ngerti kekuwatan dituduhake ing 2-16 bedhil.

Umpan Balik Lapangan ing Unit Split 600kW

Operator armada ing Jeddah, Arab Saudi nganggo telung lemari pamisah 600kW ing depot 26-bay. Komentar dheweke sawise wolung sasi: terminal tetep apik ing mangsa panas, nanging kamar kabinet mbutuhake AC kapindho. Dheweke undersized kamar, ora pangisi daya.

Sawijining pangembang situs ing Kazakhstan masangake kabinet karo wolung terminal berpendingin udara ing alun-alun. Faktor panentu, ngandika marang kita, bisa nambah papat terminal mengko tanpa ndemek kamar daya, lan penggemar 65dB ora tau tekan area tunggu driver.

Distributor ing Mexico City ngangkat masalah sing ngelawan: kabel terminal kasebut kaku nalika anyar. Iku loosens sawise sawetara minggu nggunakake, lan saiki kita wis flex kabel ing pabrik sadurunge dikirim. armada kang sepuluh Unit wis ora katon Gagal modul siji wiwit.

Pitakonan sing Sering Ditakoni

Q: Aku bisa nambah liyane bedhil kanggo sistem pamisah 600kW mengko?

A: Nggih. Jumlah terminal disetel ing wektu pesenan nanging diganti mengko; kabinèt wis ndhukung 2-16 bedhil.

P : Terminal sepi tenan?

A: The standar online-digawe adhem terminal saklawasé bisu; Cairan-digawe adhem siji hums bab minangka banter PC desktop.

P: Apa voltase input sing dibutuhake ing situs?

A: AC480V ± 10% ing 50/60Hz, standar komersial Amerika Utara.

P: Apa siji terminal feed kabinet ing macem-macem lokasi?

A: Ing jarak kabel praktis, ya; kita ngetung voltase drop lan ukuran kabel saka rencana situs.

P: Apa sistem butuh trafo?

A: Paling Camping feed kabinèt langsung saka layanan 480V; yen sarana sampeyan ngirim voltase medium, trafo mudhun dhisik.

P: Apa sing kedadeyan yen siji modul daya gagal?

A: Kabinet derates dening bagean modul lan terus ngisi daya; sampeyan ngganti modul nalika liyane saka stasiun mlaku.

P: Konektor sing kasedhiya?

A: CCS1, CCS2, GB/T, CHAdeMO, lan NACS, ing sembarang campuran antarane terminal.

P: Apa sistem pamisah 600kW overkill kanggo kutha cilik?

A: Kanggo situs sudhut 2-gun, ya, unit terpadu luwih murah; kanggo situs apa wae kanthi rencana pertumbuhan, ora.
