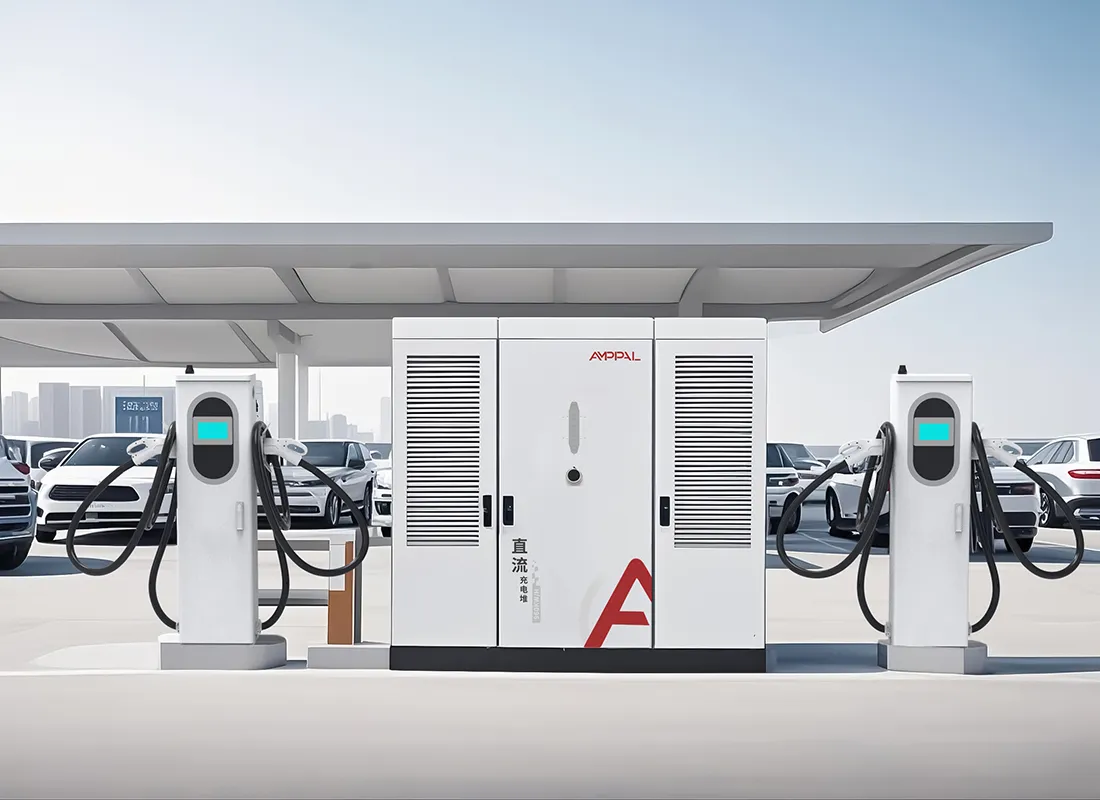

720kW Pengisi Daya EV Ultra Cepet Tipe Split kanggo Armada EV Tugas Berat

Scaling saka 2 kanggo 16 Guns on One Kabinet

Situs pangisi daya minangka taruhan ing nomer sing ora ana sing ngerti: pira mobil sing bakal ditampilake ing taun telu. AF-DC-720-Series dibangun kanggo ilang taruhan sing anggun.

Kabinet kasebut tetep ing 720kW, nanging jumlah stopkontak minangka dial, dudu keputusan. Loro terminal utawa nembelas, padha bolt menyang kabinèt padha, nuduhake blumbang daya padha, lan laporan menyang backend OCPP padha. Sampeyan miwiti cilik ngendi lalu lintas ora mesthi, lan nggedhekake ngendi iku buktiaken.

Kaca iki mlaku liwat path expansion, prilaku antrian ing counts bedhil beda, lan irama phased-investasi sing dianggo kanggo anggaran stasiun nyata.

Pola sing kita deleng ing 40+ negara ekspor konsisten: operator sing fase terminal ngalahake operator sing ngira ukuran pungkasan ing dina pisanan.

Napa Gun Count Nemtokake Pengalaman Pelanggan

Daya puncak ngedol proyek kasebut; count gun nemtokaken apa pembalap bali. Hubungan antarane wong-wong mau pantes dideleng.

Senjata liyane tegese ngenteni luwih cendhek sanajan blumbang 720kW ora owah, amarga daya saben sesi mudhun sadurunge driver dipateni.

Situs 16-gun karo 720kW menehi saben sesi aktif rata-rata 45kW, cukup kanggo daya alon-nanging lengkap; situs 4-gun menehi 180kW saben mobil.

Math antrian prasaja: kanthi 16 bedhil lan sesi rata-rata 15 menit, situs kasebut ngresiki kira-kira 60 kendaraan saben jam kanthi lengkap.

Teluk cepet lan teluk alon bisa urip bebarengan: nemtokake terminal 600A cairan-cooled kanggo truk lan 250A air-cooled kanggo mobil ing lemari padha.

Terminal bisa dipentasake ing kelompok, supaya kabinèt padha serves 4 bedhil waktu iki lan 8 waktu sabanjuré tanpa kamar daya kapindho.

Kontrol OCPP remot ngidini sampeyan nutupi daya senapan sajrone jam sibuk lan angkat ing wayah wengi, sing ngganti pengalaman tanpa ngganti hardware.

Spesifikasi Teknis

Skenario Planning kanggo 720kW Stations

Situs dalan Greenfield mbukak kanthi 4 bedhil lan nambah 4 maneh saben nem sasi minangka lalu lintas diwasa.

Pusat kutha ing ngendi pemilik menehi ruang lantai kanggo kabinet saiki lan posisi terminal minangka panyewan ndhaptar.

Hibrida depot-plus-umum: 2 teluk sing adhem cairan tugas abot kanggo armada, 6 teluk sing adhem hawa kanggo umum, kabeh ana ing siji kabinet.

Pangisian daya sauntara utawa acara ing ngendi konfigurasi 16-terminal diinstal kanggo mangsa lan sebagian dibusak sawise.

Tender multi-tataran ing ngendi sarana nyetujoni kapasitas 720kW sapisan lan operator fase hardware.

Logika Enggo bareng Daya Ing 2 nganti 16 Outlet

Kontroler nganggep 720kW minangka siji kolam lan saben terminal minangka tunyuk. Nalika sesi diwiwiti, blumbang mriksa panjalukane marang apa sing gratis lan menehi daya; sesi wis mlaku ora diselani, padha mung ndeleng blumbang shrink watara wong.

Ing 16 sesi aktif, saben mobil entuk kira-kira 45kW, sing isih ngobahake EV rata-rata saka 20% dadi 80% sajrone udakara sejam. Ing 4 sesi aktif, saben mobil bisa narik nganti 180kW, lan kendaraan siji bisa njupuk 720kW lengkap yen ora ana liyane sing ngisi daya.

Setelan prioritas ing OCPP ngidini operator nglindhungi teluk armada: depot bisa nutup terminal umum ing 30kW nalika njamin 600A kanggo truk dhewe. Kabeh iki konfigurasi, dudu rekayasa.

Panjaluk voltase uga penting. Range output 300-1000VDC nyakup mobil kelas 400V lan truk kelas 800V ing bis sing padha, mula ora ana bedhil sing terdampar dening arsitektur.

Tes Kepatuhan lan Jaminan Kualitas

Fleksibilitas ekspansi ora ateges apa-apa yen sertifikasi ora nutupi konfigurasi sing dikirim, mula saben kombinasi dites minangka sistem.

UL 2202-2022 lan UL 2231-2 listing ditrapake kanggo kabinet karo 2 kanggo 16 outlet, ora mung konfigurasi referensi.

Pengujian enclosure IP54 kalebu kabinet lan terminal; sampel sing water-jet lan bledug dites saben program listing.

Faktor daya diukur kanthi beban kebak ing saben kabinet lan kudu maca ≥0.99 sadurunge diluncurake.

Burn-in 48 jam mlaku saben unit liwat siklus parsial, beban lengkap, lan ora ana beban, kanthi data sing dicathet saben nomer seri.

Gerbang kualitas pabrik kalebu audit torsi, mriksa rute kabel, lan tes selipan konektor pungkasan ing saben bedhil.

Ing Pabrik Kita: Pengelasan Robot nganti Tes Akhir

Langkah 1. CNC punching lan nglereni laser mbentuk enclosures saka kumparan baja ditutupi.

Langkah 2. FANUC welding robot ngumpul pigura; TRUMPF tekan rem melu panel njaba.

Langkah 3. Lapisan wêdakakêna lan curing open menehi finish IP54-rated sawijining kekiatan.

Langkah 4. kabel AC saka breakers lan distribusi mengkono ing baris AC; Déwan modul DC rampung kanthi kapisah.

Langkah 5. Alokasi controller wis flashed karo OCPP customer lan konfigurasi terminal-count.

Langkah 6. Tes beban 720kW lengkap verifikasi efisiensi, faktor daya, lan riak output.

Langkah 7. Unit mbukak 48 jam burn-in; sembarang fault micu rework lan siklus test anyar.

Langkah 8. pengawasan Final lan crating; kapasitas taunan tanduran ngluwihi siji yuta Unit, lan 2024 pangiriman liwati siji yuta.

Pandhuan ukuran: Senjata, Daya, lan Prilaku Antri

Mulai karo antrian sampeyan bakal nampa. Yen ngenteni 10 menit minangka watesan, stasiun mbutuhake kira-kira siji bedhil saben 12 kendaraan saben jam saka panjaluk puncak. Aturan kasebut ndadekake plaza dalan gedhe sing sibuk ing 8 nganti 16 bedhil, lan situs kutha cilik ing 2 nganti 4.

Banjur mriksa daya saben bedhil. Ing ngisor iki rata-rata 40kW, sesi ngluwihi sejam lan sopir lunga. Yen ramalan sampeyan nyedhiyakake daya rata-rata ing sangisore 40kW, jawabane luwih sithik bedhil, ora luwih.

Aja tuku 16 bedhil kanggo situs kanthi kapasitas 720kW lan volume saben dina 20 mobil. Kabinet ndhukung, nanging model antrian ora perlu, lan investasi terminal lenggah meneng. Mulai ing 4, tuwuh dadi 8, nonton data.

Siji cathetan sing jujur: yen situs sampeyan ora bakal ngluwihi 4 bedhil lan ora nate ndeleng truk, unit terpadu ing kelas daya sing luwih murah minangka jawaban sing luwih murah. keluwesan arsitektur pamisah wis rega, lan sampeyan ora kudu mbayar kanggo akèh sudhut.

Napa Operator Situs Pilih AMPPAL kanggo Pertumbuhan

Terminal diurutake ing batch marang siji kabinèt, saéngga ekspansi kapindho biaya kiriman terminal, dudu instalasi listrik anyar.

Pengiriman 15-20 dina kerja sawise disetujoni, lan MOQ siji wadhah, sing cocog karo rollout bertahap.

Branding OEM / ODM, dawa kabel khusus, lan campuran konektor saben batch, supaya saben ekspansi bisa ngetutake pasar.

UL 2202-2022 lan UL 2231-2 kadhaptar; CE, CB, lan TUV kanggo wilayah liyane.

Produsèn 2014-diadegaké karo 260+ karyawan lan 40+ negara ekspor, plus 200+ stasiun kita operate dhewe.

Crating, Container Loading, lan Dokumen

Kabinet kasebut dipasang ing kothak kayu kanthi pigura baja kanthi lug angkat; terminal wis palletized karo kabel coiled lan konektor empuk. Rencana loading digambar saben pesenan supaya wadhah kubus dhuwur 40ft njupuk kabinèt plus kumpulan terminal sing bener-bener dipesen.

Ketentuan FOB Ningbo utawa CIF menyang tujuan. Set dokumen, invoice, daftar pengepakan, tagihan muatan, lan laporan tes UL, ninggalake kantor kita sajrone 3 dina pelayaran.

Kanggo proyèk bertahap kita bisa pamisah kiriman, ngirim kabinèt pisanan lan mengko kumpulan terminal, karo dokumen kapisah saben wektu.

Dhukungan Sawise Penjualan lan Layanan Lapangan

Garansi standar rong taun ing kabinet, terminal, modul, lan pengontrol.

Terminal cadangan lan modul daya ing saham; exchange salib-kapal kanggo Gagal babar pisan ing 5 apa dina.

Diagnosa OCPP remot kanggo setelan antrian, tutup daya, lan log kesalahan, tanpa kunjungan teknisi.

panuntun dhumateng Commissioning kanggo saben kumpulan expansion, kalebu dhaftar mriksa kanggo nambah bedhil kanggo kabinèt mlaku.

Nganyari firmware lan cithakan konfigurasi sing dienggo bareng karo saben pelanggan, mula terminal anyar gabung karo kolam renang kanthi otomatis.

Cathetan Panggunaan kanggo Konfigurasi Multi-Gun

Salah: nambah terminal ngluwihi rating 16 outlet. Tengen: mandheg ing 16 lan supaya kabinèt kapindho nalika antrian nuntut.

Salah: nyetel saben bedhil kanggo daya maksimum ing backend OCPP. Tengen: ngatur tutup saben terminal supaya blumbang ora kesel dening siji kios.

Salah: ninggalake terminal sing ora digunakake ing mangsa. Tengen: gunakake mode siyaga saben stopkontak kanggo ngilangi kerugian sing ora aktif.

Salah: nyampur wilayah 50Hz lan 60Hz ing siji feeder bareng. Tengen: konfirmasi input situs cocog AC480V ± 10% ing 50/60Hz sadurunge instalasi.

Salah: skip saringan seprapat resik ing terminal udhara digawe adhem minangka nomer bedhil mundak akeh. Tengen: sijine pangopènan terminal ing jadwal sing timbangan karo count stopkontak.

Apa Operator Stasiun Ngomong Sawise Nem Sasi

Operator dalan gedhe ing Texas, Amerika Serikat mbukak nganggo 6 bedhil ing kabinèt 720kW lan ditambahi dadi 12 sawise limang sasi. laporan kang: kumpulan terminal kapindho online ing rong dina, lan kabinèt tau perlu dibukak sak expansion.

A manager depot bis ing Baku, Azerbaijan nganggo 16 bedhil ing siji kabinèt lan complains mung sing dashboard OCPP ora nuduhake sajarah sesi saben gun bali cukup adoh kanggo laporan saben wulan. Hardware dhewe wis mlebu 99.2% uptime.

A pangembang mall ing Dubai, UAE miwiti karo 4 bedhil ing 720kW lan njlèntrèhaké antrian minangka bisa diatur, nanging ngakoni kang underestimated carane akeh pembalap bakal ngisi sak puncak sore, lan plans kabinèt kapindho tinimbang push kabeh 16 bedhil ing lokasi iki.

FAQ: Scaling Station Panjenengan

P: Apa kabinet 720kW bisa diwiwiti kanthi 2 bedhil?

A: Ya, pesenan minimal 2 terminal; liyane ditambahake mengko marang kabinèt padha.

P: Suwene wektu kanggo nambah terminal menyang stasiun mlaku?

A: Biasane sedina kerja kanggo pemasangan, kabel, lan konfigurasi OCPP.

P: Apa sing kedadeyan karo daya saben bedhil nalika situs diisi?

A: blumbang dibagi roto-roto dening request; ing 16 sesi saben entuk babagan 45kW, ing 4 sesi babagan 180kW.

Q: Apa aku kudu feeder luwih gedhe yen aku nambah bedhil mengko?

A: Ora, input 720kW tetep padha; mung owah-owahan hardware stopkontak.

P: Apa truk lan mobil bisa nuduhake lemari?

A: Ya, karo 600A Cairan-cooled terminal kanggo truk lan 250A air-cooled kanggo mobil.

Q: Apa 16 bedhil watesan hard?

A: Ya saben kabinet; ngluwihi, nambah kabinèt liya lan tetep Camping kapisah ing OCPP.

P: Konektor apa sing bisa ditindakake terminal?

A: CCS1, CCS2, GB/T, CHAdeMO, lan NACS, bisa ditugasake saben terminal.

P: Apa wektu pangiriman kanggo rollout bertahap?

A: Saben batch dikirim 15-20 dina kerja sawise disetujoni gambar, dadi phasing ora alon-alon.
