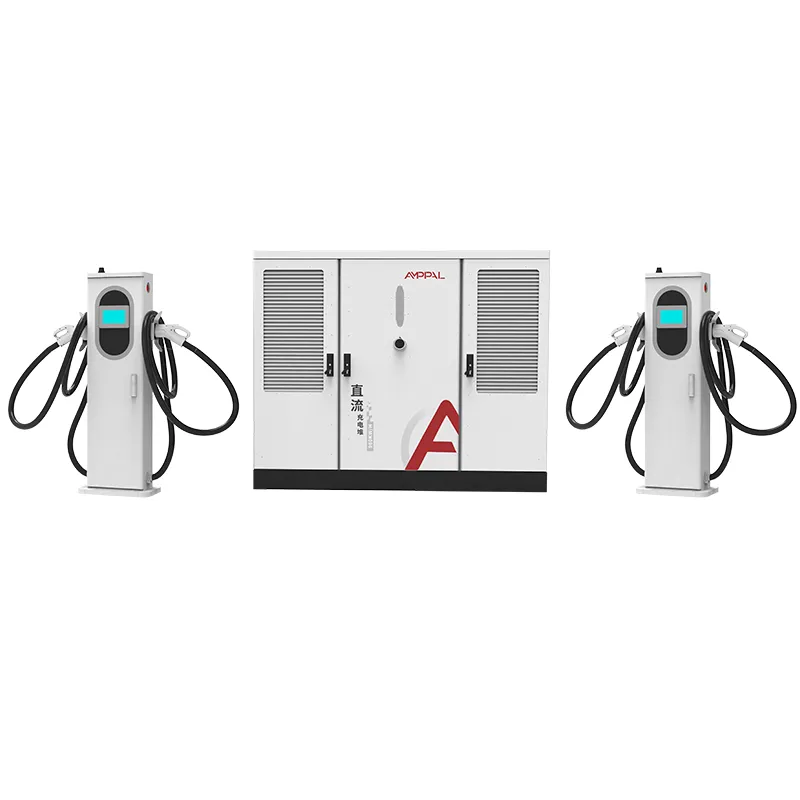

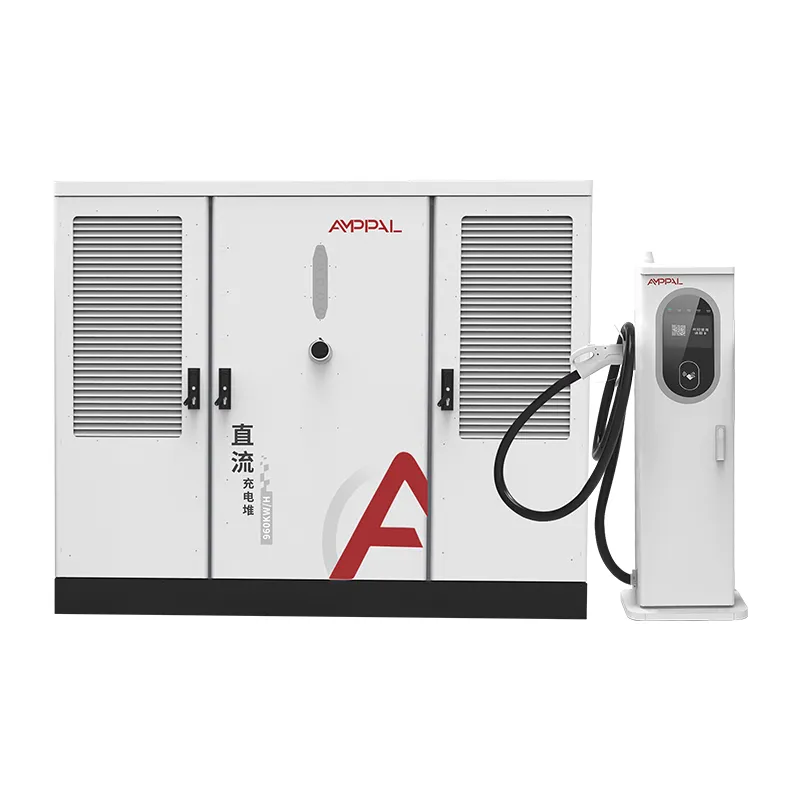

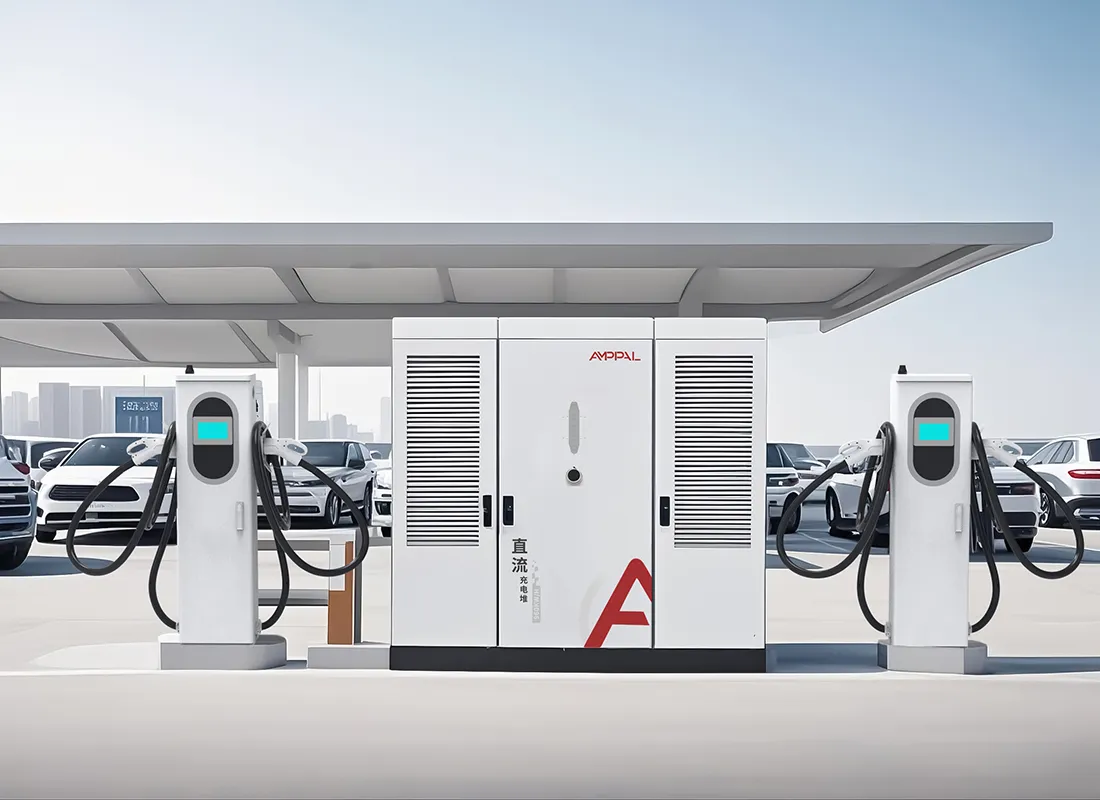

800kW High-Power Split DC EV Charging System kanggo Komersial Ngisi Daya Hub

Apa Sajatine Sertifikat UL

Amerika Utara ora nampa tandha CE minangka bukti yen pangisi daya aman dipasang. Iku nampa listing, lan kanggo DC peralatan ngisi daya cepet sing listing UL.

Sistem split-type 800kW iki nggawa UL 2202-2022, standar kanggo peralatan sistem pangisian daya EV, lan UL 2231-2, standar kanggo sistem perlindungan personel sing njaga operator saka kejut listrik. Loro-lorone dicithak ing nameplate, lan loro-lorone bisa urip ing wewenang sing nduweni pengawasan yurisdiksi.

Kaca iki nerangake rong standar, desain input 480V Amérika Lor, lan titik kepatuhan sing nyegah proyek supaya ora digarap ulang.

Kita kudu langsung babagan apa kaca iki dudu: dudu saran legal, lan kode lokal beda-beda miturut negara lan kabupaten. Apa iku, gambar praktis carane sistem 800kW kadhaptar mbusak hurdles kita ndeleng paling asring ing US lan proyèk Kanada.

Akses Pasar Amerika Utara: UL vs CE

Bentenane tandha CE lan dhaptar UL dudu dokumen. Apa peralatan kasebut bisa dipasang lan diasuransiake kanthi sah.

CE minangka deklarasi diri dening pabrikan; UL minangka listing pihak katelu sing didhukung dening inspeksi pabrik lan audit tindak lanjut.

Umume yurisdiksi, utilitas, lan asuransi AS mbutuhake dhaptar laboratorium tes sing diakoni sacara nasional, sing mung CE ora nyedhiyakake.

UL 2202-2022 nyakup kabeh peralatan sistem pangisian daya: enclosure, kabel, sirkuit input, lan sirkuit output.

UL 2231-2 nyakup sistem proteksi personel, chain interlock safety antarane konektor lan output DC.

Kanthi dhaptar loro kasebut, sistem 800kW siyap diidini tanpa evaluasi teknik khusus ing umume negara.

Kanggo Kanada, peralatan sing padha bisa dievaluasi marang mitra CSA; file UL kita ndhukung path sing.

Spesifikasi Teknis

Situs AS lan Kanada Dibangun kanggo 800kW

Stasiun koridor antar negara ing ngendi layanan telung fase 480V wis ana lan 800kW minangka kapasitas sing dikontrak.

Truk mandheg lan ngaso nawakake NEVI utawa program negara-mbiayai sing mbutuhake peralatan kadhaptar.

Lapangan perusahaan lan armada ngganti infrastruktur diesel kanthi daya DC daya dhuwur.

Papan blanja lan hiburan kanthi parkir gedhe lan trafo khusus.

Proyek pilot utilitas sing nuduhake daya daya dhuwur ing jaringan distribusi.

Airport and transit parking structures where a single 480V service feeds multiple charging zones.

Saka 480V Service Entrance kanggo CCS1 Output

Kabinet dirancang ing saubengé standar komersial Amérika Lor: AC480V ± 10% ing input telung fase 50/60Hz. Ora ana trafo langkah-up sing dibutuhake ing antarane layanan 480V standar lan kabinet; tataran rectifier ngowahi langsung menyang bis 300-1000VDC.

Koreksi faktor daya nahan input ing ≥0.99, sing njaga pangukuran panjaluk sing resik lan ngindhari biaya penalti ing tarif komersial sing tagihan daya reaktif.

Kolam 800kW feed 2 kanggo 16 terminal. Saben terminal rembugan saiki karo controller, supaya 600A Cairan-digawe adhem kios lan 250A udhara-cooled kios coexist ing kabinèt padha, lan konektor output tindakake pasar: CCS1 kanggo Amerika Utara, karo NACS kasedhiya.

Ground-fault lan personel pangayoman ditangani nang kabinèt ing baris karo UL 2231-2, lan stasiun nyambung menyang OCPP 1.6 utawa 2.0 backends kanggo Manajemen mbukak lan remot kontrol.

Kalor dikelola dening sistem pendinginan kabinet dhewe, saengga rating swara ≤65dB tetep sanajan output lengkap. Sing penting ing lot komersial ing ngendi garis properti tanggane cedhak karo bantalan peralatan.

UL Marking, NEC 625, lan AHJ Acceptance

Izin yaiku peralatan sing kadhaptar mbayar dhewe. Telung dokumen penting nalika mriksa, lan kita nyedhiyakake kabeh.

Tandha UL ing nameplate, cocog karo nomer model ing file listing kita, iku foto inspektur.

Artikel NEC 625 nyakup instalasi peralatan pangisi daya EV; manual instalasi kita map kabinet kanggo feeder sawijining, overcurrent, lan syarat pedhot-tegese.

NFPA 70 punika kode dhewe, lan Artikel 625 lenggah nang; Review AHJ fokus ing grounding, ikatan, lan pedhot ing ngarsane.

Kita nyedhiyakake laporan tes UL lan sertifikat kesesuaian kanggo kisaran serial tartamtu sing dikirim.

Dokumentasi sisi input kalebu diagram kabel 480V lan jadwal torsi kanggo sambungan layanan.

Kanggo proyek sing didanai, dokumentasi UL kita cocog karo dhaptar peralatan sing dibutuhake NEVI lan program negara saka penawar.

Proses Produksi kanggo Unit UL-Dhaptar

Langkah 1. Enclosures wis doyo lan laser-Cut saka gulungan baja, banjur robot-gandheng ing garis FANUC.

Langkah 2. rem penet TRUMPF mbentuk panel; nutupi bubuk lan ngobati tindakake.

Langkah 3. Distribusi AC kabel ing baris AC karo komponen UL-dikenali lan mandap torsi-kontrol.

Step 4. Rectifier modules and the personnel protection board are fitted on the DC line.

Step 5. Each cabinet is load-tested to 800kW with power factor, ripple, and protection checks recorded.

Langkah 6. A burn-in 48 jam siklus unit; log sing bound kanggo nomer serial.

Langkah 7. UL conto inspeksi tindakake-munggah digambar saka produksi saben program listing.

Langkah 8. pengawasan Final lan crating; pabrik kasebut ngirim luwih saka siji yuta unit kanthi kumulatif nganti 2024.

Apa Pengisi Daya Iki Tepat kanggo Garis Wektu Proyek?

Pilih sistem UL-listed 800kW nalika project ana ing Amerika Serikat utawa Kanada, nalika funder utawa sarana mbutuhake peralatan kadhaptar, utawa nalika AHJ ora nampa hardware mung CE. Iku uga telpon tengen yen sampeyan pengin siji model sing isine wutah saka 2 kanggo 16 bedhil.

Aja milih kanggo siji 2-gun sudhut toko ing pasar tanpa UL nglaksaknano; listing kaleksanane biaya, lan unit CE-mung bakal nindakake proyek ana.

Priksa kapasitas layanan sadurunge pesen: kabinèt mbutuhake 800kW nyata ing layanan 480V, plus kamar kanggo inrush lan metering. Kita ngirim dhaptar priksa data situs kanthi kutipan, lan para insinyur mriksa sadurunge sampeyan nindakake.

Wektu timbal uga beda karo pasar mung CE: produksi sing kadhaptar UL ngetutake jadwal dina kerja 15-20 sing padha, nanging sawetara proyek AS mbutuhake dokumen dhaptar luwih awal kanggo aplikasi pendanaan. Nyuwun paket dokumentasi nalika njaluk rega, ora sawise sampeyan menang tawaran.

Lan yen proyek sampeyan murni spekulatif, tanpa situs, ora ana persetujuan sarana, lan ora ana jalur ijin, ngenteni sadurunge pesen. Peralatan tetep; parkir bisa uga ora.

Apa AMPPAL kanggo UL-Dhaptar Peralatan Ngisi daya

UL 2202-2022 lan UL 2231-2 kadhaptar, kanthi audit tindakake pabrik wis ana.

15-20 dina kerja pangiriman sawise disetujoni; MOQ saka siji wadhah.

OEM/ODM: North American branding, NACS or CCS1 connector sets, and custom cable lengths.

Paket dokumentasi kanggo makelar lan AHJ: laporan UL, sertifikat asal, lan diagram pengkabelan.

Produsen sing bermarkas ing Yueqing didegaké ing 2014, ngekspor menyang 40+ negara kalebu AS lan Kanada.

Palletizing, Ngangkat, lan Pangiriman

Kabinet kapal ing peti baja-dipigura ing kira-kira 2300 x 1900 x 1150 mm karo papat titik ngangkat; terminal wis palletized karo kabel coiled lan konektor dilindhungi. Wadah kubus dhuwur 40ft pas karo kabinet ditambah nganti wolung terminal.

Istilah pangiriman FOB Ningbo utawa CIF menyang port AS utawa Kanada. Dokumen, invoice, daftar pengepakan, tagihan muatan, laporan tes UL, lan sertifikat asal, ditanggepi sajrone 3 dina kerja sawise dimuat.

Peti kasebut kalebu diagram rigging kanggo kabinet sing dhuwuré 2200mm, lan pandhuan komisioning kita nyakup opsi forklift lan crane kanggo situs kasebut.

Jaringan Layanan lan Katentuan Garansi

Garansi standar rong taun nyakup kabinet, terminal, modul daya, lan pengontrol perlindungan.

ijol-ijolan lintas kapal amarga gagal garansi; kiriman panggantos ing 5 dina kerja saka saham kita.

Diagnosa OCPP remot lan nganyari perangkat kukuh sing ditangani dening insinyur kita ing zona wektu.

Kit suku cadang kanggo pelanggan Amerika Utara: sekring, konektor, lan papan kontrol sing disimpen ing rak.

Saran pangopènan taunan kalebu mriksa maneh torsi sawise taun pisanan lan inspeksi nyandhang konektor saben 6 sasi.

Cathetan panggunaan kanggo Instalasi Amérika Lor

Salah: dipakani kabinet saka layanan 208V. Tengen: nyediakake AC480V ± 10% telung fase, minangka dhaptar UL nganggep.

Salah: ngilangi sarana pedhot ing ngarsane peralatan. Tengen: nginstal pedhot saben NEC 625 lan diagram kabel kita.

Salah: grounding liwat saluran piyambak. Tengen: mbukak konduktor grounding peralatan khusus miturut manual instalasi.

Salah: nganggep listing UL nyakup terminal pihak katelu sing ora kadhaptar. Tengen: gunakake terminal sing diwenehake karo sistem sing kadhaptar.

Salah: nglewati walkthrough AHJ sadurunge energizing. Tengen: ngajak inspektur kanthi file UL lan laporan tes ing tangan.

Umpan Balik Operator babagan Instalasi sing Kadhaptar UL

Jaringan pangisian daya ing California, Amerika Serikat menehi rong lemari 800kW ing situs koridor lan lulus pemeriksaan ing kunjungan pertama. Siji-sijine keluhan manajer proyek: peti kasebut teka rong dina luwih saka kutipan truk, sing nyurung komisi menyang akhir minggu.

Kontraktor utilitas ing Ontario, Kanada nggunakake diagram kabel 480V kanggo pre-bid karya listrik. Umpan balik kasebut yaiku jadwal torsi nylametake dheweke nelpon maneh, sanajan dheweke pengin kabel terminal luwih dawa 0,5m kanggo tata letak kios.

Operator armada ing Ohio, Amerika Serikat nganggo 10 bedhil saben kabinet kanggo pekarangan truk. Sawise sangang sasi, siji terminal kang konektor latch needed panggantos; spare salib-kapal teka ing patang dina, lan liyane saka stasiun tau mandheg daya.

FAQ: Sertifikasi lan Instalasi

Q: Apa UL kabinet 800kW kadhaptar utawa mung dites?

A: Kadhaptar, miturut UL 2202-2022 lan UL 2231-2, kanthi audit tindakake-munggah pabrik.

P: Napa CE ora bisa digunakake kanggo Amerika Serikat?

A: Idin lan asuransi AS umume mbutuhake dhaptar laboratorium pengujian sing diakoni sacara nasional; CE minangka deklarasi diri produsen.

P: Apa voltase input sing dibutuhake sistem?

A: AC480V ± 10% ing 50/60Hz, standar layanan komersial Amerika Utara.

P: Apa NEC 625 mbutuhake apa-apa khusus ing situs kasebut?

A: ukuran feeder tepat, pangayoman overcurrent, lan sarana pedhot ing ngarsane; peta manual kita saben requirement.

P: Apa terminal bisa dadi CCS1 lan NACS ing lemari sing padha?

A: Ya, set konektor diutus saben terminal ing wektu pesenan.

P: Apa trafo dibutuhake sadurunge kabinet?

A: Mung yen layanan sampeyan voltase medium; saka layanan 480V kabinèt nyambung langsung.

Q: Carane akeh bedhil bisa 800kW sistem mbukak?

A: Saka 2 kanggo 16, nyawiji 250A air-cooled lan 600A Cairan-cooled terminal.

P: Dokumen apa sing dibutuhake broker lan AHJ?

A: Laporan tes UL, sertifikat asal, dhaptar pengepakan, lan diagram kabel, kabeh kalebu ing kiriman.
