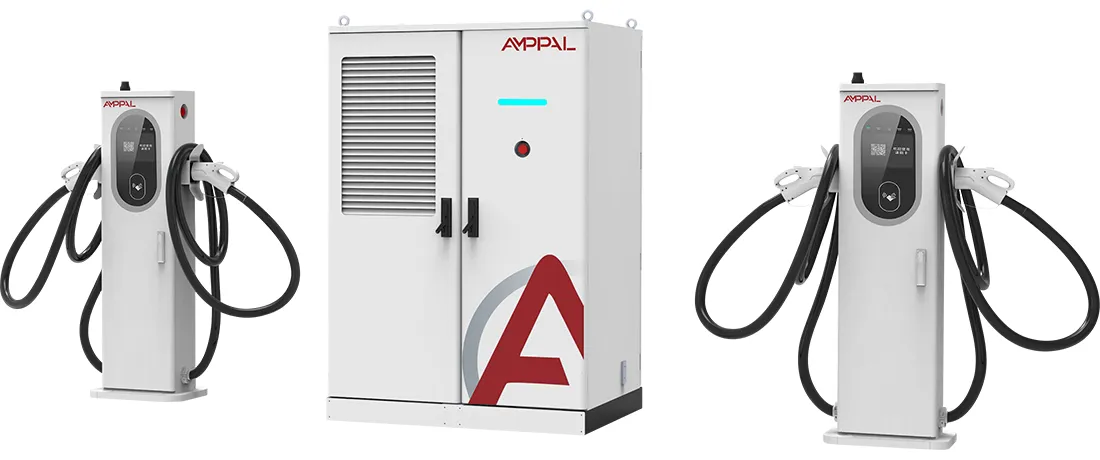

480kW Liquid-Cooled DC Fast Charging Power System kanggo Jaringan EV Komersial

Tumpukan S2 480kW ing Ketentuan Biasa

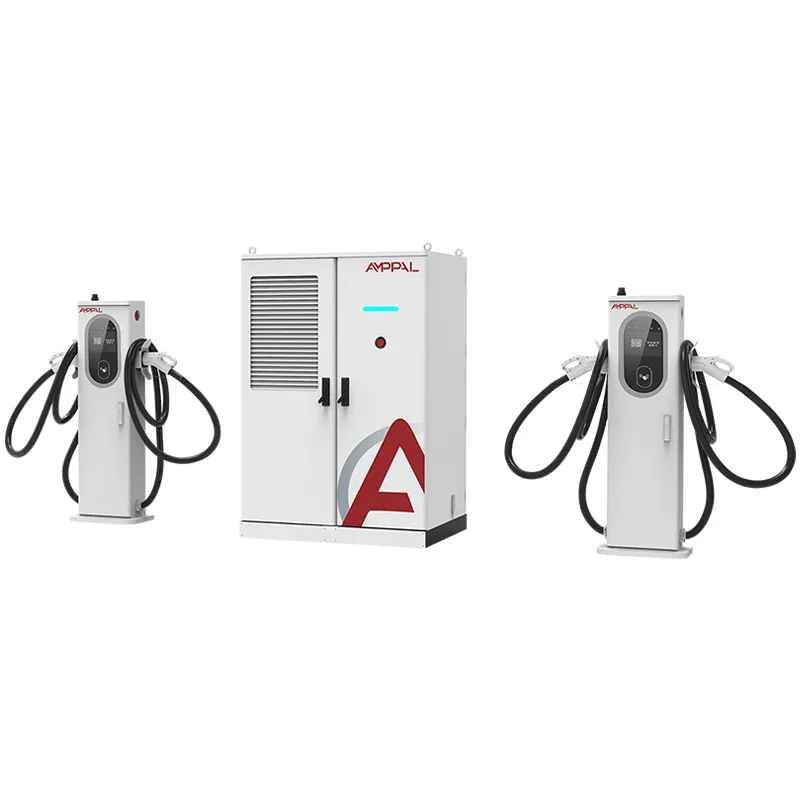

AF-DC-480-LC-S2 minangka tumpukan pangisian daya 480kW kanthi pilihan sing disengaja: saben terminal digawe adhem kanthi cairan ing 600A, lan daur ulang pendinginan liwat kabel lan bedhil, ora mung modul daya. 1850 x 1850 x 1000mm kabinèt utama feed saiki kanggo terminal sing tetep cukup lancip kanggo driver kanggo angkat karo tangan siji.

Fisika iku unforgiving. A 600A DC saiki liwat tembaga mbutuhake kira-kira 240mm² saka konduktor salib-bagean; kebungkus ing jampel, kabel online-digawe adhem saka ukuran sing abot bab 7-8kg saben meter lan cukup kaku kanggo nglawan pangguna. Push arus sing padha liwat kabel sing luwih tipis lan tembaga ngliwati 90 ° C sajrone sawetara menit.

Pendinginan Cairan ngilangi trade-off kasebut. Coolant circulates nang jaket, kaleksanane panas adoh ing sumber, lan ngijini konduktor shrink kanggo ukuran praktis. Asil punika lampu Déwan gun-lan-kabel cukup kanggo plug-in tangan siji ing 600A.

Apa 600A Cairan-Cooled Kabel Ganti kanggo Situs Panjenengan

Ergonomi siji-tangan: bedhil lan kabel sing didinginake cairan bobote kira-kira 60% luwih murah tinimbang perakitan sing digawe adhem hawa sing dirating kanggo arus sing padha, sing penting ing dina shift 16 jam.

Suhu kabel tetep cedhak 40 ° C ing 600A terus, supaya jaket karet ora soften, konektor ora creep, lan resistance kontak tetep stabil.

Kabel sing luwih tipis tekan luwih: kabel cairan 5-meter pancen fleksibel, mula siji terminal nglayani port pangisi daya ngarep lan mburi tanpa bedhil kapindho.

Daur ulang cooling disegel: pump cilik lan radiator nang coolant mindhah terminal ing tingkat aliran tetep, tanpa chiller, ora top-up banyu lan ora plumbing external.

Sustained 600A punika titik: ngendi bedhil air-cooled kudu derate sawise 15-20 menit saka saiki lengkap, terminal Cairan ngemu 600A kanggo anggere kendaraan takon.

Kolam renang 480kW ing mburi ngidini rong truk 800V utawa telung sedan nggambar bebarengan tanpa keluwen.

Spesifikasi Teknis

Lima Profil Situs sing Kudu Deleng ing S2

Pangisi daya dalan gedhe ing ngendi pamilik EV premium ngadili situs kasebut kanthi bobot gagang lan kaku kabel.

Jalur depot kanggo van listrik lan truk kanthi arsitektur 800V sing narik 600A suwene 30-60 menit.

Situs koridor sing kudu nyengkuyung sesi cepet bali-kanggo-mburi tanpa derating termal.

Bantalan kutha sing kenceng ing endi kabel sing digawe adhem kanthi hawa sing dawa lan kaku bakal ngalangi teluk sing cedhak.

Stasiun showcase ngendi operator pengin bobot kabel paling bisa kanggo pembalap tuwa.

Nang Cairan-Cooled Kabel Loop

Daur ulang wiwit nang terminal: pump DC nyurung coolant liwat selang sing nganggo dawa lengkap jaket kabel, mbungkus pemblokiran kontak konektor, lan bali menyang radiator online-digawe adhem cilik. Tingkat aliran lan suhu inlet dipantau, lan pompa mlaku nalika terminal dipasang, ora mung nalika ngisi daya.

Panas dibusak ing ngendi digawe. Blok kontak 600A, konduktor kabel lan gagang kabeh ana ing daur ulang, mula ora ana sing ngluwihi 45 ° C sanajan ing dina 50 ° C. Penyejukan udara, kanthi kontras, mbuwang panas menyang jaket kabel lan gumantung saka hawa sekitar sing bisa uga wis dadi panas.

Amarga daur ulang disegel lan coolant minangka cairan dielektrik non-konduktif, ora ana banyu, ora ana jalur korosi, lan ora ana risiko beku nganti -25 ° C. AMPPAL nemtokake cairan lan rating selang, lan sirkuit diuji tekanan ing pabrik sadurunge crating.

Jalur Kertas: Sertifikat lan Laporan Tes

Sertifikat CE, TUV, CB, CCC lan UL nutupi AF-DC-480-LC-S2, lan bedhil sing didinginake cairan duwe sertifikasi konektor dhewe.

Sirkuit coolant diuji tekanan ing tekanan operasi 2x, lan rakitan selang diconto ing tes fleksibel siklus 20.000.

Resistansi insulasi ing 1000VDC lan kontinuitas lemah dicenthang ing saben unit.

Validasi termal nganggo 600A terus 8 jam ing bank beban, kanthi probe ing kabel, gun lan konektor.

IP54 saben IEC 60529 lan kakebalan mundhak saben IEC 61000-4-5 minangka bagean saka rekaman tes batch.

Laporan tes dikirim kanthi kumpulan kanggo dokumen bea cukai, asuransi lan kothak.

Wolung Langkah Produksi kanggo Kabinet S2

Panel enclosure yaiku laser-cut ing mesin TRUMPF lan CNC-kawangun.

Kabinet entuk finish njaba sing dilapisi bubuk.

Modul daya ngumpul ing baris DC darmabakti.

Gun lan kabel sing digawe adhem cair dibangun ing bangku resik sing kapisah kanthi ngisi coolant sing disegel.

Busbar lan sabuk arus dhuwur dipasang nganggo alat sing dikontrol torsi.

Robot FANUC nyeleh modul, lan daur ulang coolant dites tekanan sawise kabel.

Firmware lan profil OCPP wis kelip-kelip lan cocog karo backend sampeyan.

Burn-in bank beban 48 jam ing 480kW ndhisiki inspeksi pungkasan lan crating.

Apa 600A Worth It? Wangsulan sing Lurus

Tuku S2 yen situs sampeyan bakal mbukak 600A: truk 800V, sedan premium, utawa koridor kanthi sesi cepet bali menyang mburi. Iku mung kondisi ing ngendi hardware kabel Cairan mbayar dhewe, biasane nang 12-18 sasi ing pemanfaatan piyambak.

Aja tuku yen lalu lintas mobil 400V ngisor 250A. Unit 480kW sing digawe adhem hawa utawa terminal campuran S1 bakal luwih murah, lan bedhil cair 600A sing ora tau weruh 600A minangka kemewahan kanthi pangopènan. Aja tuku yen tim sampeyan ora bisa nindakake mriksa coolant 15 menit saben nem sasi.

Yen sampeyan isih ngebotake S1 marang S2, elinga S1 tansah terminal online-digawe adhem kasedhiya nalika S2 ora. S2 minangka jawaban jangka panjang sing luwih resik yen sampeyan mutusake situs kasebut premium kabeh.

Lima Alasan Konkrit kanggo Tuku S2 saka AMPPAL

480kW S2 dibangun ing pabrik Yueqing sing padha sing nyedhiyakake 500 unit pendingin cair menyang proyek hidrogen ijo NEOM ing Arab Saudi.

Wektu timbal 15-20 dina kerja lan MOQ siji unit kanggo konfigurasi saham.

Paket sertifikat lengkap lan lembar spek kabel cair dikirim karo unit kasebut.

200+ stasiun ing jaringan operasi AMPPAL dhewe, supaya data gagal lapangan feed bali menyang desain.

EXW, FOB Ningbo utawa CIF reregan karo engineer jenenge kanggo urip project.

Carane S2 Ships: Crating lan Container Loading

Kabinet utama S2 ukuran 1850 x 1850 x 1000mm lan dikirim ing peti kayu lapis sing dikuatake kanthi rating kanggo tumpukan ndhuwur. Saben terminal sing digawe adhem cair mlaku ing kothak sing dilapisi busa kanthi daur ulang coolant sing wis diisi lan disegel.

Siji S2 karo loro terminal punika standar 40-mlaku tata letak wadhah; peti wis bolted kanggo ril lantai lan kothak terminal sing strapped jejere. Bobot reged saben set kira-kira 1300-1500kg.

Dokumen pengiriman: invoice komersial, daftar pengepakan, bill of lading, sertifikat asal lan laporan uji batch. Kita ngutip EXW, FOB Ningbo utawa CIF.

Maintenance Coolant minangka Bagéyan saka Paket Garansi

Garansi 2 taun kalebu tumpukan, terminal, modul lan sirkuit coolant sing disegel.

Kit isi ulang coolant lan klem selang dikirim ing 3-5 dina kerja; pabrik nerbitaké spek adi supaya sampeyan bisa sumber lokal.

Pemeriksaa remot triwulanan nyakup tren suhu coolant, sing nganggo pompa flag luwih awal.

Daftar priksa layanan 6 sasi (tingkat coolant, klem selang, nyandhang konektor) kasedhiya ing limang basa.

Saluran WhatsApp khusus nyambungake sampeyan menyang insinyur sawise dodolan sing ngerti nomer seri sampeyan.

Nangani Senjata Dipendhem Cairan: Salah vs Tengen

Salah: Nggunakake banyu tap utawa coolant umum ing daur ulang. Tengen: Gunakake mung adi dielektrik AMPPAL nemtokake; segel pump lan rating selang gumantung ing.

Salah: Coiling kabel Cairan tightly ing lemah antarane sesi. Tengen: Ayo ngapusi utawa digantung ing pancing sing kasedhiya; kumparan nyenyet kink selang utama.

Salah: Assuming terminal cools dhewe nalika copot. Tengen: Pompa mandheg nalika bedhil dipasang; tetep terminal ing iyub-iyub supaya panas rendhem sadurunge plug-in sabanjuré.

Salah: Ngganti bedhil cair sing wis rusak karo unit sing digawe adhem hawa saka saham. Tengen: Teluk terminal S2 kabel lan digawe adhem kanggo bedhil Cairan; gunakake unit 600A sing cocog.

Salah: Mlayu mriksa enem sasi amarga loop disegel. Tengen: Priksa level, klem lan konektor; pump gagal adoh luwih murah kanggo ngganti saka konektor ilang.

Umpan Balik Operator Sawise Nem Sasi Layanan 600A

Operator koridor Walanda mbukak loro S2 ing plaza layanan wiwit Agustus 2025. Operator titik pangisian daya ngukur suhu kabel gun ing 42 ° C sawise sesi 600A 40 menit ing lingkungan 28 ° C, lan para pembalap menehi komentar babagan gagang lampu. Keluhan: pedestal terminal abot kanggo ngangkat sajrone perawatan pad.

A pangembang situs US testing kompatibilitas NACS ngandika kabel Cairan 5 meter tekan port mburi pickup tanpa repositioning truk, kang padha ora samesthine saka bedhil 600A. Dheweke menehi tandha wektu timbal spare-part minangka risiko utama lan mrentahake siji terminal cadangan kanthi tumpukan.

Depot Australia sing nganggo truk dalan abot nyurung S2 kanthi 600A lengkap ing jendela telung jam. Data termal ditahan, nanging insinyur situs pengin selang sing luwih dawa; AMPPAL saiki nawakake kabel cairan 7 meter minangka item baris khusus.

600A Cairan Kabel FAQ

P: Napa 600A mung praktis kanthi pendinginan cair?

A: Ing 600A losses tembaga tekan bab 25kW saben 100 meter kabel, lan udhara ora bisa nggawa panas sing metu saka gun tangan-dianakaké.

P: Pira bobote bedhil?

A: Déwan Cairan lengkap kira-kira 60% luwih entheng tinimbang sing padha karo hawa adhem, cukup entheng kanggo panggunaan tangan siji.

P: Apa coolant kudu diganti?

A: Saben 2 taun utawa 40.000 sesi, endi sing luwih dhisik; pabrik nyedhiyakake kit isi ulang.

P: Apa sing kedadeyan yen pompa gagal?

A: Terminal derates menyang tingkat aman lan laporan fault liwat OCPP; pump minangka bagean sing bisa diganti lapangan.

Q: Apa S2 bisa ngisi rong truk 800V bebarengan?

A: Ya, blumbang 480kW pamisah antarane terminal, lan saben 600A lane nemu apa sing dijaluk nganti watesan blumbang.

P: Apa kabel cukup dawa kanggo port mburi?

A: Standar 5 meter, lan 7 meter kasedhiya minangka pesenan khusus.

P: Apa cuaca adhem mengaruhi coolant?

A: Ora Cairan dielektrik dirating nganti -25 ° C lan daur ulang disegel, supaya ora ana risiko beku.

P: Apa wektu timbal?

A: 15-20 dina apa kanggo konfigurasi Simpenan sawise konfirmasi lan simpenan.
